RS瑞森半導體MOS管在便攜式儲能電源上的應用

發布時間:2023-04-27 責任編輯:lina

【導讀】受外來精致露營風潮的影響,近幾年涌現出了許多戶外新品,比如戶外電源、自動帳篷等好用又高顏值的露營裝備,極大降低了露營的門檻,減輕了露營的負擔,提高了露營的生活體驗,讓更多的人可以更簡單,更精致的去露營體驗,也為國內露營產業的蓬勃發展提供了可持續發展動力。


一、前言


受外來精致露營風潮的影響,近幾年涌現出了許多戶外新品,比如戶外電源、自動帳篷等好用又高顏值的露營裝備,極大降低了露營的門檻,減輕了露營的負擔,提高了露營的生活體驗,讓更多的人可以更簡單,更精致的去露營體驗,也為國內露營產業的蓬勃發展提供了可持續發展動力。


在信息化愈發重要的今天,電子產品也越來越豐富,越來越便利。但是到了戶外,粗大笨重的發電機,車載設備的低效率,高能耗,也導致了一系列充電難題,這就為儲能電池行業打開了新賽道,一些輕巧便攜、續航能力強且功能多元化的新型儲能電池陸續在露營活動中頻頻出現。

便攜式儲能電源又被稱作戶外電源,是一種內置鋰離子電池的小型儲能設備,可以提供穩定交流/直流電壓輸出的電源系統,具有大容量、大功率、安全便攜等特點,其電池容量一般在100Wh-2000Wh,配有AC輸入,DC輸入,AC輸出,USB /Type-C 輸出等多種接口。


RS瑞森半導體MOS管在便攜式儲能電源上的應用


二、典型應用拓撲圖

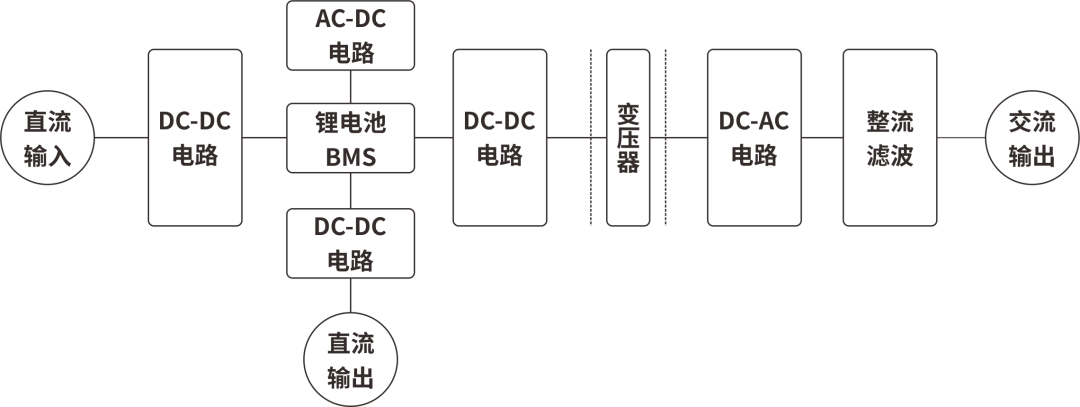

從電路上分析,整個戶外電源的組成模塊如下:


RS瑞森半導體MOS管在便攜式儲能電源上的應用

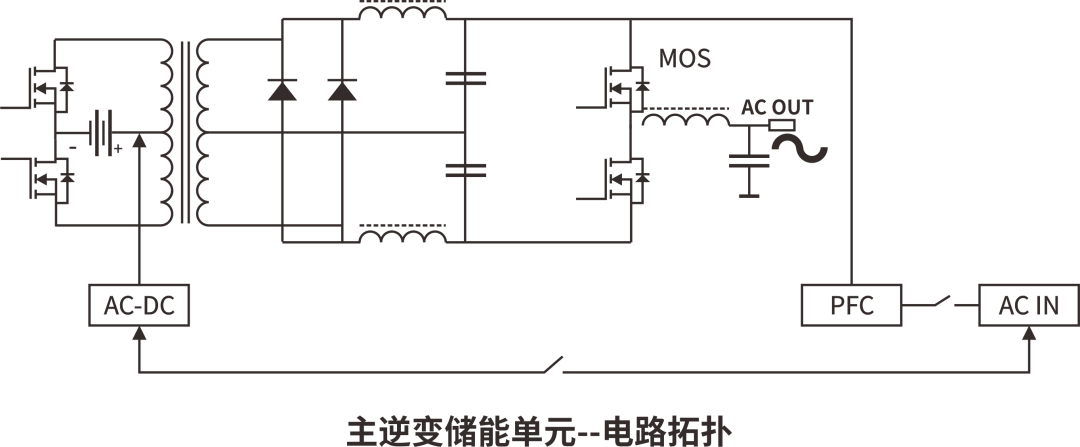

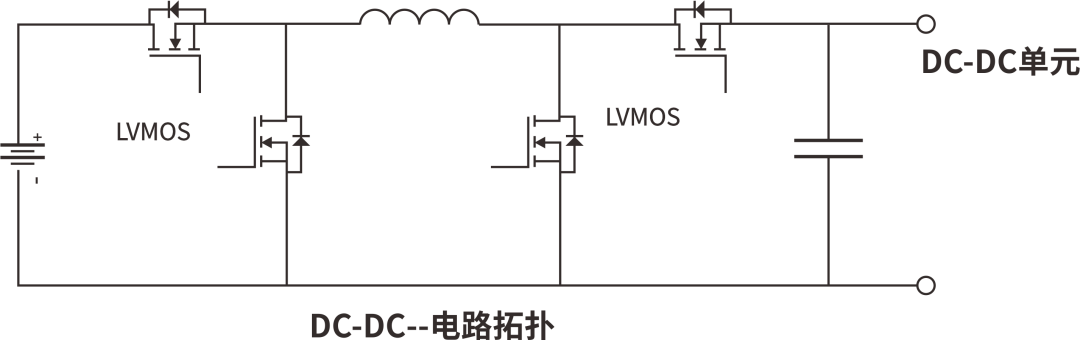

各單元拓撲圖:


RS瑞森半導體MOS管在便攜式儲能電源上的應用


RS瑞森半導體MOS管在便攜式儲能電源上的應用


RS瑞森半導體MOS管在便攜式儲能電源上的應用

各單元拓撲圖:在這其中,出現頻率之高,讓人為之側目。不難看出,MOSFET這一功率器件,在戶外電源應用中占據關鍵地位,高品質的MOSFET,讓戶外電源的電氣品質進一步提升。


三、主逆變儲能單元--產品選型推薦


在主逆變儲能單元中,根據不同的逆變器功率需求選擇不同參數的產品,瑞森半導體推薦使用平面高壓MOS系列:


1、300W 推薦RS13N50F型號及以上規格選型

2、400W 推薦RS15N50F型號及以上規格選型

3、500W 推薦RS18N50F型號及以上規格選型

4、600W 推薦RS20N50F或RS25N50F型號及以上規格選型

5、800W 推薦RS25N50W或RS28N50W型號及以上規格選型

6、1000W 推薦 RS30N50W型號及以上規格選型


平面高壓MOS推薦 :


RS瑞森半導體MOS管在便攜式儲能電源上的應用


四、DC-DC單元--產品選型推薦


瑞森半導體低壓MOS系列使用SGT工藝比普通溝槽工藝挖掘深度深3-5倍,柵電極下方增加一塊多晶硅電極,即屏蔽電極或稱耦合電極;實現屏蔽柵極與漂移區的作用,減小米勒電容以及柵電荷,使器件的開關速度加快,開關損耗低。


SGT技術的加持,獨特的器件結構和掩膜版圖設計提升了產品的耐用度,并同時減少了芯片面積,用更低的導通電阻,更小的柵電荷Qg,實現更低的導通及開關損耗;優異的EMI優勢和抗雪崩EAS能力,可以為用戶帶來更高的使用效率,更舒適的使用體驗。


在DC-DC單元中,推薦使用瑞森半導體低壓MOS-SGT系列:

1、12V推薦RS30N150D、RS30N150T、RS40N130G、RS40N180T型號

2、24V推薦RS60N130G、RS60N200T型號

3、48V推薦RS85N140T、RS85N140S、RS85N150T、RS85N150S型號

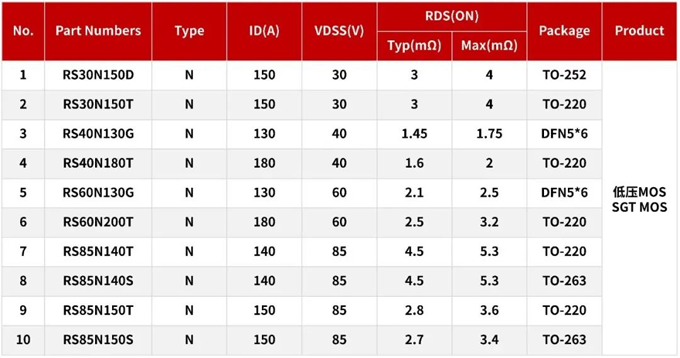

低壓MOS-SGT推薦:


RS瑞森半導體MOS管在便攜式儲能電源上的應用
