【導讀】目前市面上的電動車包含電動自行車、電動摩托車、電動三輪車、電動四輪車等。無論何種電動車，動力系統都是由蓄電池、控制器和電機組成。
一、前言
目前市面上的電動車包含電動自行車、電動摩托車、電動三輪車、電動四輪車等。無論何種電動車，動力系統都是由蓄電池、控制器和電機組成。
其中電動車控制器是用來控制電動車電機的啟動、運行、進退、速度、停止以及電動車的其它電子器件的核心控制器件，它就像是電動車的大腦，是電動車上重要的部件。
電動車控制器對整車的保護性作用有制動斷電、欠壓保護、過流保護、過載保護、欠速保護、限速保護等。同時電動車控制器也因不同的車型而有不同的性能和特點。
二、MOS管推薦及產品優勢
MOS管在電動車控制器中的作用非常重要，MOS管輸出電流就是用來驅動電機，電流輸出越大，電機扭矩就強，加速就有力。瑞森半導體在電動車控制器產品上主推低壓SGT MOS系列，產品具備如下優勢：
產品優勢：
1、在VDS耐壓方面，能保證耐壓性能；
2、Vth一致性高，適合多管并聯；
3、在脈沖漏極電流Id (pluse) 方面，能抵抗高浪涌電流沖擊;
4、在MOS管導通損耗方面，具有更低導通損耗，可節省電能;
5、在MOS管體二極管的反向恢復時間Trr方面，具有更低反向恢復損耗；產品性能有效提高了續航里程，節能減排和車輛使用壽命。
三、電動車控制器-典型應用拓?fù)鋱D

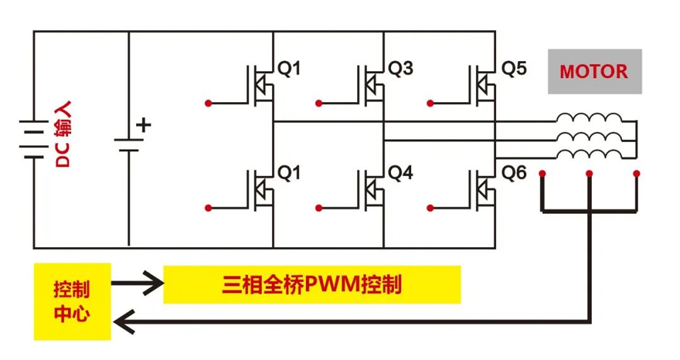

在電動車控制器電路中，主要通過PWN控制器控制MOS管來實現無刷電機的電流通斷，以此達到電動車的運動控制。其電路圖如下：
四、不同電壓選型推薦

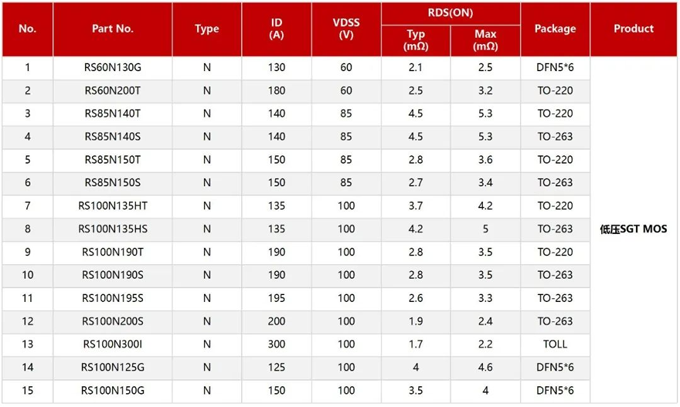

根據電動車蓄電池不同的電壓而選擇不同耐壓的MOS管：
1、36V電池會選用60V耐壓的MOS：RS60N130G、RS60N200T；
2、48V電池會選用85V耐壓的MOS：RS85N140T、RS85N140S、RS85N150T、RS85N150S；
3、64V電池會選用100V耐壓的MOS：RS100N135HT、RS100N135HS、RS100N125G；
4、72V電池會選用100V耐壓的MOS：RS100N190T、RS100N190S、RS100N150G；
