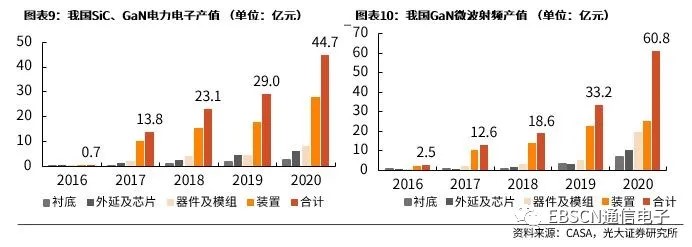

圖1：2020年中國第三代半導體產業電力電子和射頻電子總產值



不過，第三代半導體行業存在相當程度的準入門檻，由于SiC、GaN器件的性能與材料、結構設計和制造工藝之間緊密關聯，多數半導體企業為了保持自身競爭力，傾向于采用IDM模式實現設計、制造的一體化。例如華潤微建立了國內首條6英寸商用SiC晶圓生產線；英諾賽科也成功擴產位于蘇州的GaN生產基地，使之成為全球最大的8英寸GaN工廠。顯然，在全球半導體產能緊張的局勢下，這些新開設或擴建的產線正在迅速拉升半導體設備的市場需求。以薄膜沉積這一必不可少的制造環節為例，在新產線的設備投資中，薄膜沉積設備占據了約25%的支出比重，是半導體設備市場增量中不可忽視的一環。因此，如何選擇薄膜沉積設備、使之匹配不斷發展的寬禁帶半導體制造工藝需求，是橫亙在眾多第三代半導體廠商面前的一道難題。

聚焦新工藝、新材料，40年沉積鍍膜專家為第三代半導體支招



目前，業界主流的薄膜沉積工藝主要有原子層沉積（ALD）、物理式真空鍍膜（PVD）和化學式真空鍍膜（CVD）等，其中ALD屬于CVD的一種，屬于當下最先進的薄膜沉積技術。那么，哪一類沉積技術適用于第三代半導體呢？業界領先的ALD設備制造商和服務商——青島四方思銳智能技術有限公司（以下簡稱思銳智能或SRII）總經理聶翔先生對此表示：“隨著新材料、新工藝、新制程等應用于半導體制造領域，半導體器件本身也在往更復雜、更高深寬比，甚至是3D異形結構的方向發展，在超越摩爾領域、第三代半導體應用中更是如此。在這樣的情況下，ALD相比其他鍍膜技術擁有無可替代的優越性。”



在實際應用中，思銳智能推出的新一代先進ALD設備可以使材料以單原子膜（0.1nm）形式沉積在基底表面，并且在整體器件的鍍膜控制上達到很高的精確度。以GaN功率器件為例，通過思銳智能的ALD鍍膜技術能夠有效增強GaN器件的性能。首先，通過ALD薄膜可實現器件表面的鈍化和覆蓋；其次，通過氧化鋁疊層實現柵極高K介電質的沉積；接下來，通過原位預處理去除自然氧化層，實現表面穩定；最后，通過高質量的ALD氮化鋁來實現緩沖層，形成更具生產效益的量產方案。



圖2：思銳智能推出應用于GaN功率器件的ALD鍍膜方案

依托思銳智能旗下BENEQ公司近40年的ALD技術應用經驗，思銳智能正在為業界提供廣泛、通用、性能強大的設備產品組合，專注ALD技術以及服務的持續創新能力，獲得了歐美、日本、中國等全球范圍內眾多知名半導體企業的認可。

產能擴張下的半導體設備機遇，技術服務與供應鏈本地化難題突顯



產能擴張的普遍業態正在為設備廠商“簽下大單”，設備提供商也需不斷提升服務質量，進一步鞏固自身的市場“護城河”。例如，思銳智能在2018年完成對BENEQ公司的全資收購之后，一直推行“本地化與全球化并行”的策略，除了鞏固歐美市場的份額，也在扎根中國市場、培養本地國際化創新型團隊，逐漸形成完善的覆蓋研發、售前、售后等環節的服務網絡，并加強部署與不同區域、不同領域、不同機構的產業生態合作。



談及本地化的機遇與挑戰時，聶翔表示：“中國市場在不斷涌現一大批半導體制造企業，思銳智能擁有貼近客戶的優勢，在發現客戶對新工藝、新材料應用的需求之后，可以攜手芬蘭團隊進行協同研發、共同創新。此外，不同客戶在細節方面的要求也不盡相同，例如國內客戶對交期更加敏感、服務響應速度要求更快等，這對本地化的技術服務能力提出了挑戰。當然，為了交期更短、價格更具競爭優勢，供應鏈的安全和高效整合是非常重要的因素。對此，思銳智能做了很多努力，積極推動供應鏈更加高效地運轉、更加符合市場的需求！近期思銳智能官網sri-i.com和微信公眾號“思銳智能SRII”全新上線，更好地幫助本地客戶清晰、直觀了解思銳智能的應用領域和產品方案。”

除了技術團隊、供應鏈等本地化舉措，思銳智能也在推進不同領域的區域性合作，包括青島、上海、浙江、粵港澳大灣區在內的眾多產業集群區域已經納入其布局規劃中，通過產業化基地、聯合實驗室、中試線等方式，致力于實現更多本地化創新，持續為業界提供一流、創新的產品解決方案。
