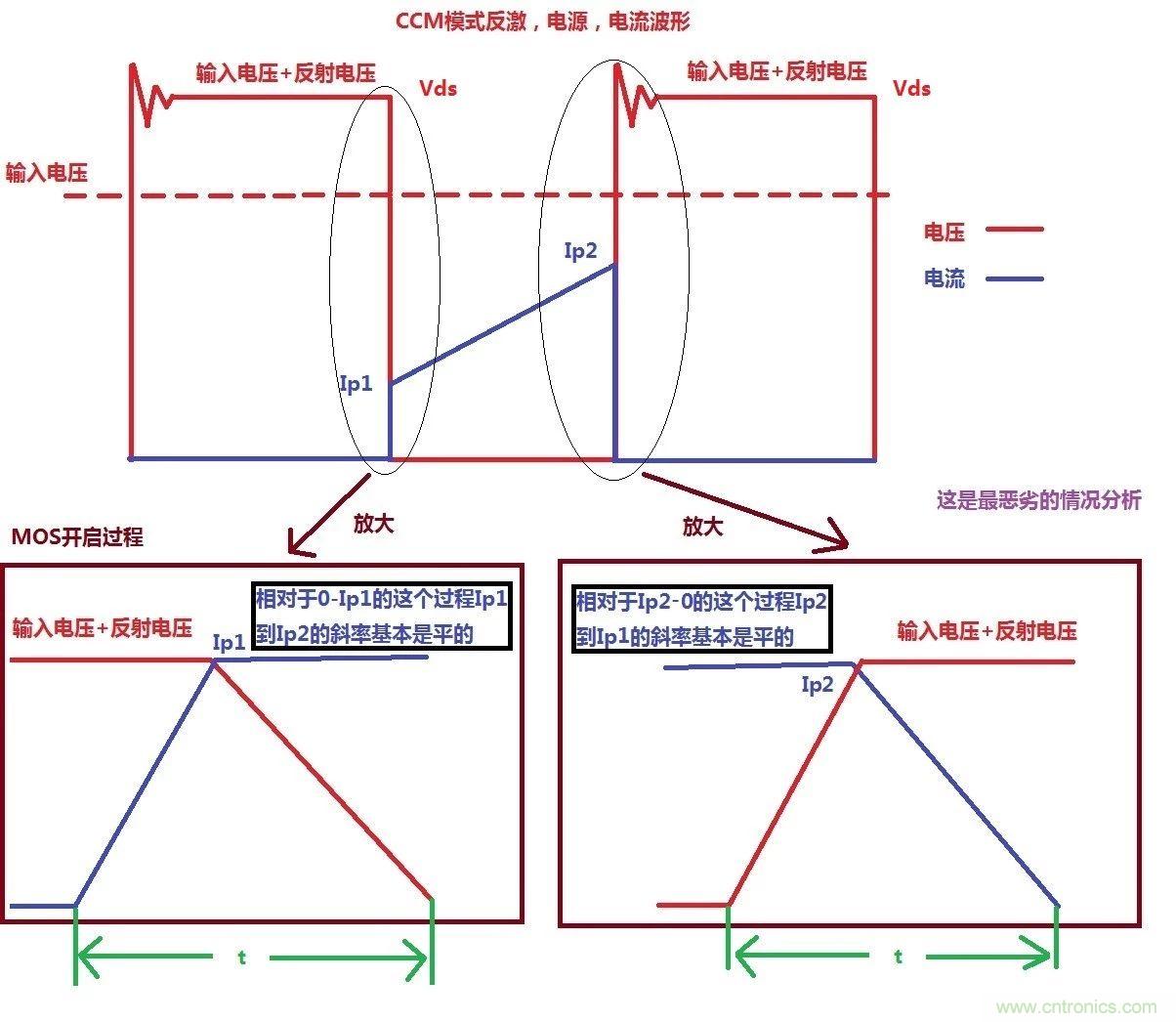

mos管開通過程



階段一：電壓不變電流上升（電壓為Vds不變，電流由0上升到Ip1）



mos開通瞬間，電流從零快速開始上升到Ip1，此過程MOS的DS電壓不變?yōu)閂ds；



階段二：電流不變電壓下降（電流為Ip1不變，電壓由Vds下降到0）



電流上升到Ip1后，此時電流的上升斜率（Ip1-Ip2段）相對0-Ip1這一瞬間是非常緩慢的，我們可以近似把上升到Ip1之后繼續上升的斜率認為是0，把電流基本認為是Ip1不變，此時MOS管的DS電壓開始快速下降到0V。



mos管關斷過程



階段一：電流不變電壓上升（電流為Ip2不變，電壓由0上升到Vds）



電壓從0快速開始上升到最高電壓Vds，與開通同理此過程MOS的電流基本不變?yōu)镮p2；



階段二：電壓不變電流下降（點壓為Vds不變，電流由Ip2下降到0）



電壓此時為Vds不變，電流迅速?gòu)腎p2以很大的下降斜率降到0。



上面對最惡劣的開關情況做了分析，但是我根據個人的經驗這只是一場誤會，本人沒發現有這種情況，所以我一般不用這種情況來計算開關損耗。

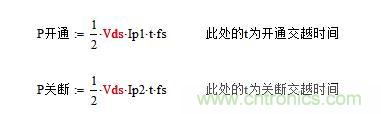

由于本人不用，所以對上述情況不做詳細推導，下面直接給出最惡劣的情況的開通關斷損耗的計算公式





至于關斷和開通的交越時間t下面會給出估算過程。個人認為更符合實際情況的分析與推導

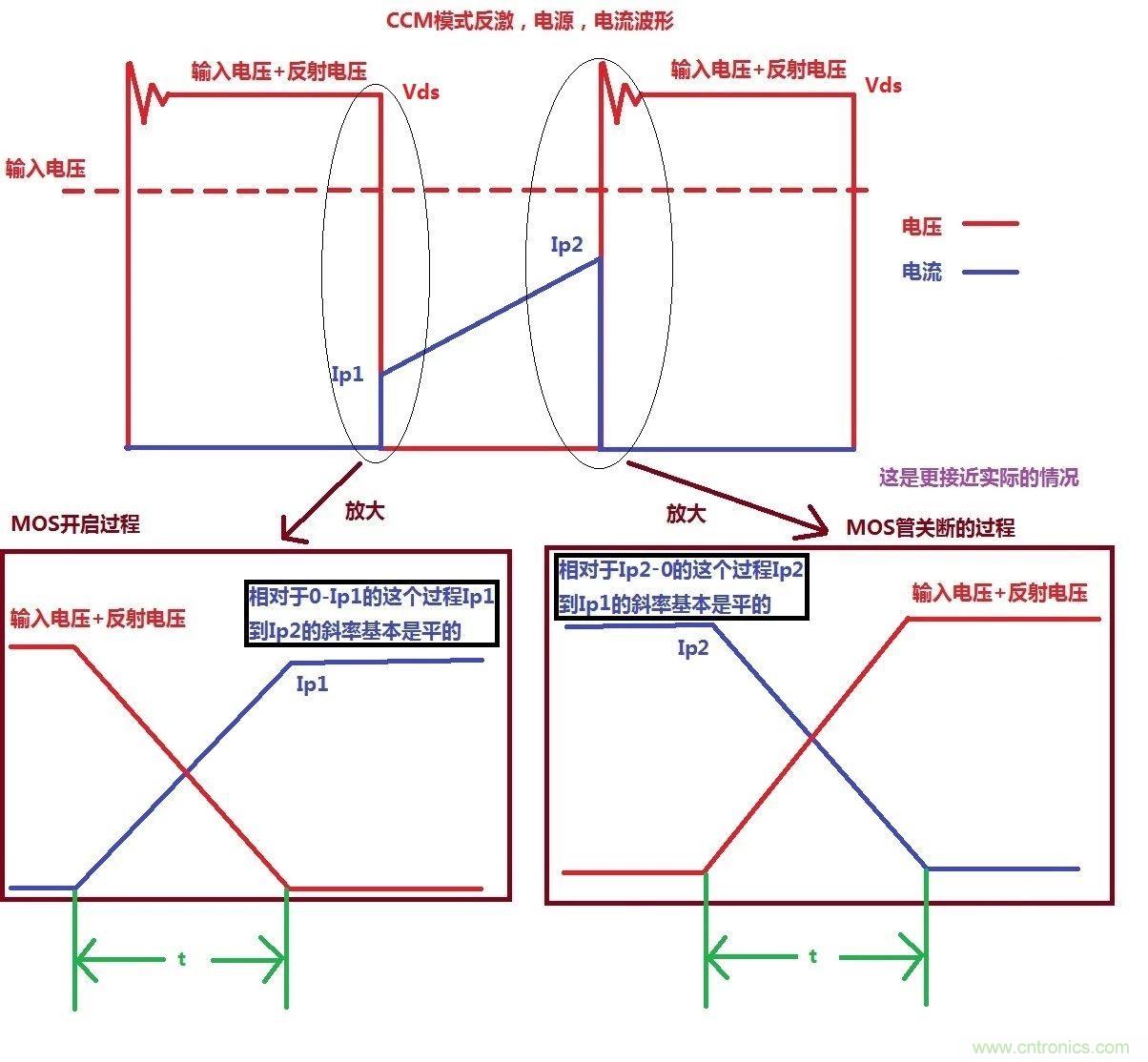

請看圖





這種情況跟上一種情況的不同之處就在于：



開通時：電流0-Ip1上升的過程與電壓Vds-0下降的過程同時發生。

關段時：電壓0-Vds的上升過程與電流從Ip2-0的下降過程同時發生。

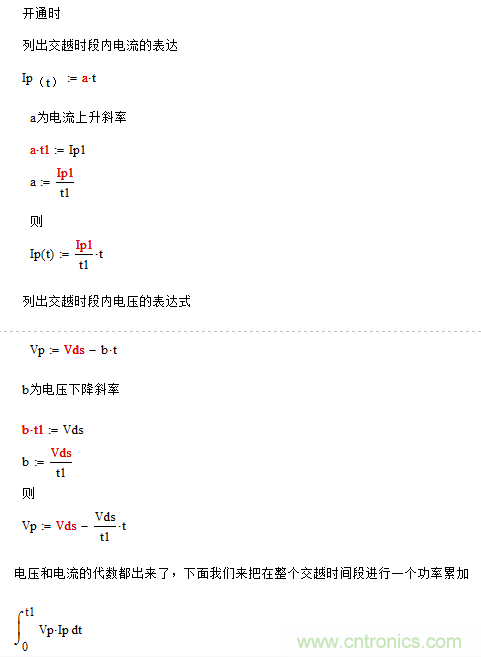

開通時的損耗推導



我們先把開通交越時間定位t1。

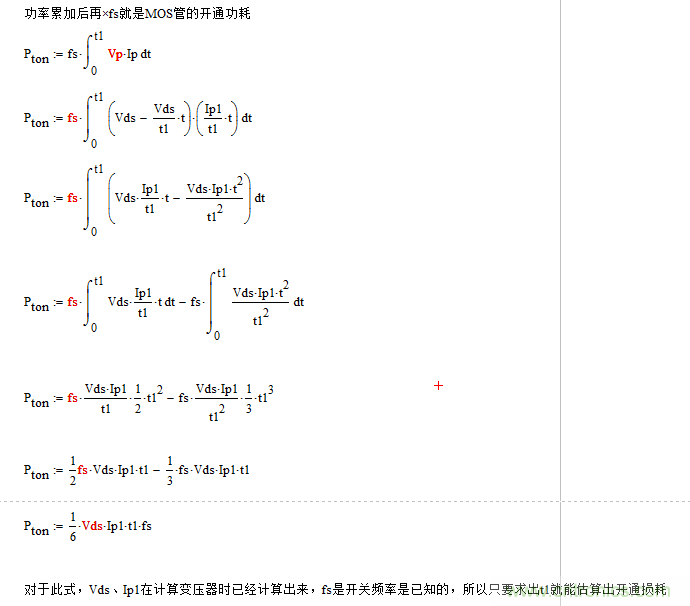

我們大致看上去用平均法來計算好像直接可以看出來，Ip1/2 × Vds/2 *t1*fs，實際上這是不對的，這個過程實際上準確的計算是，在時間t內每一個瞬時的都對應一個功率，然后把這段時間內所有的瞬時功率累加然后再除以開關周期T或者乘以開關頻率fs。好了，思想有了就只剩下數學問題了，我們一起來看下。







下面我來說一下t1的估算方法



思路是根據MOS管datasheet給出的柵極總電荷量來計算時間t1，用公式Qg=i*t來計算。

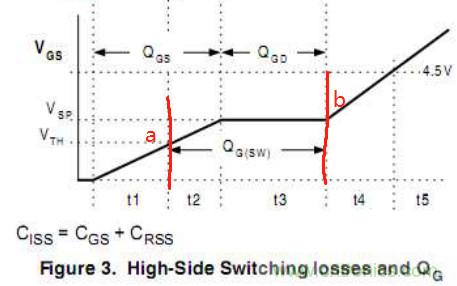

我們來看看上圖是驅動的過程，Vth為MOS管的開通閾值，Vsp為MOS管的米勒平臺，實際上MOS管從開始導通到飽和導通的過程是從驅動電壓a點到b點這個區間。

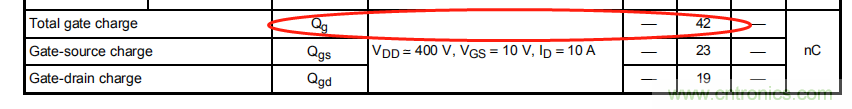

其中柵極總電荷Gg是可以在mos管的datasheet中可以查詢到的

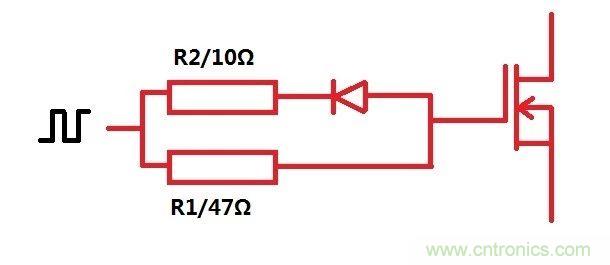

然后就是要求這段時間的驅動電流，我們看下圖，這個電流結合你的實際驅動電路來取值的。





根據你的驅動電阻R1的值和米勒平臺電壓可以把電流i計算出來。

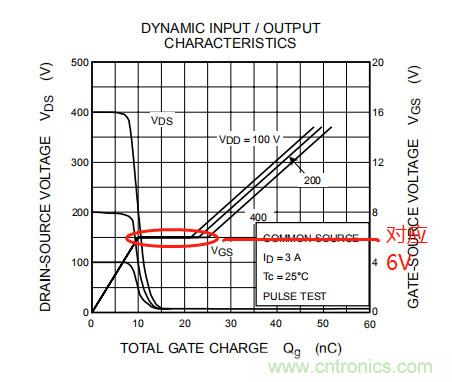

米勒平臺電壓Vsp也可以在MOS管的datasheet中可以查到。





然后再根據你的實際驅動電壓（實際上就是近似等于芯片Vcc供電電壓），實物電壓做出來之前，在理論估算階段可以自己先預設定一個，比如預設15V。



我們計算時把Vth到Vsp這一段把它近似看成都等于Vsp，然后就很好計算出i了。



i=(Vcc-Vsp)/R1



此刻驅動電流i已經求出，接下來計算平臺時間（a點到b點）t1。



Qg=i*t1



t1=Qg/i



到此時基本差不多了。



好了我們來總結一下開關MOS開通時的損耗計算公式



i=(Vcc-Vsp)/R1 計算平臺處驅動電流



t1=Qg/i 計算平臺的持續時間（也就是mos開通時，電壓電流的交越時間）



Pon=1/6*Vds*Ip1*t1*fs



關斷時的損耗



對于關斷時的損耗計算跟開通時的損耗推導方式?jīng)]什么區別，我在這里就不在贅述了，我給出一個簡單的結果。





i=(Vsp)/R2 計算平臺處驅動電流



t1=Qg/i 計算平臺的持續時間（也就是mos關斷時，電壓電流的交越時間）



Ptoff=1/6*Vds*Ip1*t1*fs



上文是針對反激CCM，對于DCM的計算方法是一樣的，不過DCM下Ip1為0，開通損耗是可以忽略不計的，關斷損耗計算方法一樣。



（來源：電源研發精英圈)
