反饋路徑的布線——升壓型DC/DC轉換器的PCB布局

發布時間:2021-03-11 責任編輯:wenwei

【導讀】正如在“升壓型DC/DC轉換器的電流路徑”中所提到的,升壓型DC/DC轉換器的PCB板布局中的電路布線會有兩種路徑,一種是會流過與輸入和輸出相關的大電流,而另一種只會流過用來實現控制的小電流。

本文將介紹升壓型DC/DC轉換器的PCB板布局中的反饋路徑的布線。

反饋路徑的布線

正如在“升壓型DC/DC轉換器的電流路徑”中所提到的,升壓型DC/DC轉換器的PCB板布局中的電路布線會有兩種路徑,一種是會流過與輸入和輸出相關的大電流,而另一種只會流過用來實現控制的小電流。

通常,只有少量電流流過的路徑是信號系統的路徑。其中包括可將輸出電壓反饋至FB(Feedback)引腳的反饋路徑的布線,還包括(因電源IC而異)到控制ON/OFF的使能和Shutdown引腳等的信號路徑的布線。

在對信號系統進行布線時,需要特別注意的是反饋路徑的布線。反饋路徑的布線是將輸出電壓從輸出線反饋到FB引腳以穩定輸出電壓的布線,由于通過用來設置輸出電壓的分壓電阻器連接到IC內部的誤差放大器的輸入端,因此是阻抗較高的線路。

如果線路的阻抗高,就容易受噪聲干擾,而如果反饋路徑的布線受到噪聲干擾,則輸出電壓將產生誤差,可能會導致工作變得不穩定。

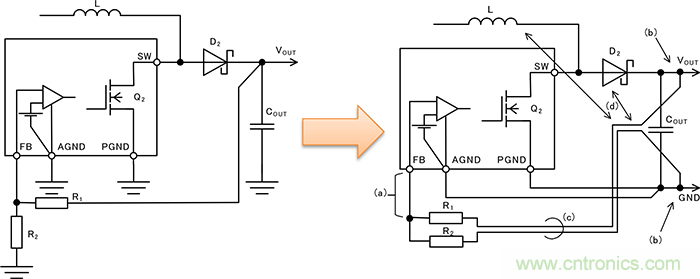

關于反饋路徑的布線,請注意以下幾點。左側電路圖單純是表示連接的電路圖,右側電路圖是標出了與~(d)四個注意點相對應的位置和布線的示意圖。

反饋路徑的布線——升壓型DC/DC轉換器的PCB布局

(a) 輸入反饋信號的IC的FB引腳通常阻抗較高,該FB引腳與R1和R2的電阻分壓電路通過短線連接。
(b) 檢測輸出電壓的位置連接于輸出電容器COUT的兩端或輸出電容器之后。
(c) 電阻分壓電路的布線要平行且接近,這樣抗噪性能更好
(d) 布線要遠離電感L和二極管D2。請勿在電感和二極管的正下方布線,請勿與電力系統的布線并行布線。同樣適用于多層PCB。

關鍵要點

01 在升壓型DC/DC轉換器的PCB板布局中,反饋路徑的阻抗高,容易受噪聲干擾。
02 在升壓型DC/DC轉換器的PCB板布局中,如果反饋路徑的布線受到噪聲干擾,則輸出電壓可能會產生誤差,或運行可能會變得不穩定。
03 在升壓型DC/DC轉換器的PCB板布局中,進行反饋路徑布線時,請注意本文中的四點注意事項。
