運算放大器通常用于在工業流程控制、科學儀器和醫療設備等各種應用中產生高性能電流源?！赌M對話》1967年第1卷第1期上發表的“單放大器電流源”介紹了幾種電流源電路，它們可以提供通過浮動負載或接地負載的恒流。在壓力變送器和氣體探測器等工業應用中，這些電路廣泛應用于提供4-mA至20mA或0-mA至20-mA的電流。

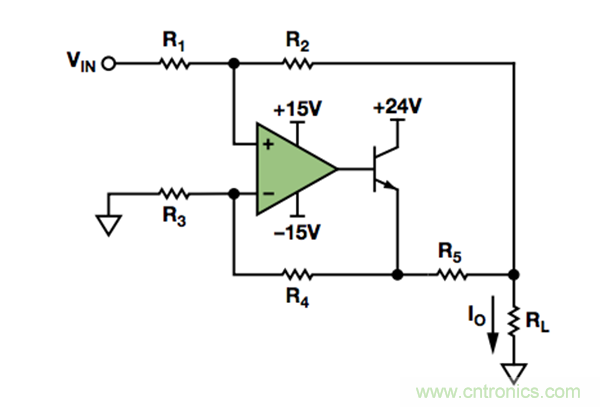

圖1所示的改進型Howland電流源非常受歡迎，因為它可以驅動接地負載。允許相對較高電流的晶體管可以用MOSFET取代，以便達到更高的電流。對于低成本、低電流應用，可以去除晶體管，如《模擬對話》2009年第43卷第3期“差動放大器構成精密電流源的核心”所述。



這種電流源的精度取決于放大器和電阻。本文介紹如何選擇外部電阻以最大程度減少誤差。

通過對改進型Howland電流源進行分析，可以得出傳遞函數：



提示1：設置R2 + R5 = R4



在公式1中，負載電阻影響輸出電流，但如果我們設置R1 = R3 和R2+ R5 = R4，則方程簡化為：





此處的輸出電流只是R3、R4和R5的函數。如果有理想放大器，電阻容差將決定輸出電流的精度。



提示2：設置RL = n × R5



為減少器件庫中的總電阻數，請設置R1 = R2 = R3 = R4。現在，公式1簡化為：





如果R5 = RL，則公式進一步簡化為：





此處的輸出電流僅取決于電阻R5。



某些情況下，輸入信號可能需要衰減。例如，在處理10 V輸入信號且R5 = 100 Ω的情況下，輸出電流為100 mA。要獲得20 mA的輸出電流，請設置R1 = R3 = 5R2 = 5R4?，F(xiàn)在，公式1簡化為：





如果RL = 5R5 = 500 Ω，則：





提示3：R1/R2/R3/R4的值較大，可以改進電流精度大多數情況下，R1 = R2 = R3 = R4，但RL ≠ R5，因此輸出電流如公式3所示。例如，在R5 = 100 Ω且RL = 500 Ω的情況下，圖2顯示電阻R1與電流精度之間的關系。要達到0.5%的電流精度，R1必須至少為40 kΩ。

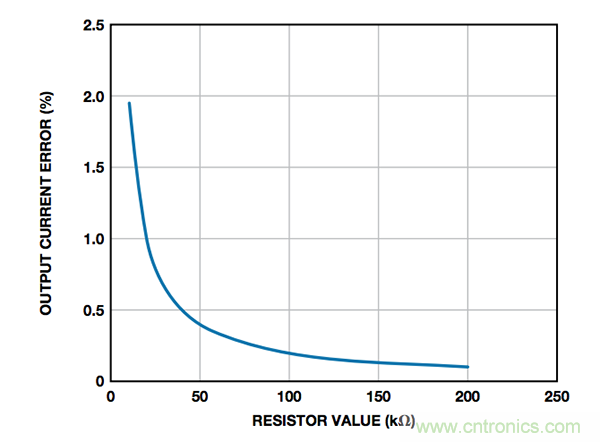

圖2. R1與輸出電流精度之間的關系


提示4：電阻容差影響電流精度



實際電阻從來都不是理想的，每個電阻都具有指定的容差。圖3顯示了示例電路，其中R1 = R2 = R3 = R4 = 100 kΩ，R5 = 100 Ω，而且RL = 500 Ω。在輸入電壓設置為0.1 V的情況下，輸出電流應該為1 mA。表1顯示由于不同電阻容差而導致的輸出電流誤差。為達到0.5%的電流精度，請為R1/R2/R3/R4選擇0.01%的容差，為R5選擇0.1%的容差，為RL選擇5%的容差。0.01%容差的電阻成本昂貴，因此更好的選擇是使用集成差動放大器(例如AD8276)，它具有更好的電阻匹配，而且更加經濟高效。

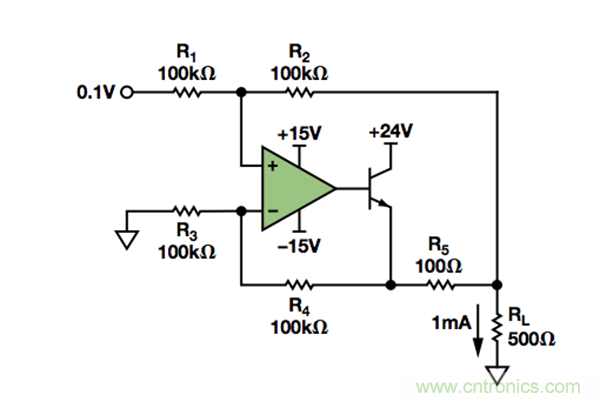

圖3. IOUT = 1 mA的示例電路
