深入淺出H橋驅動電路

發布時間:2021-01-03 來源:菜刀和小麥 責任編輯:wenwei

【導讀】H橋是一個比較簡單的電路,通常它會包含四個獨立控制的開關元器件(例如MOS-FET),它們通常用于驅動電流較大的負載,比如電機,至于為什么要叫H橋(H-Bridge),因為長得比較像字母H,具體如下圖所示;

什么是H橋?

H橋是一個比較簡單的電路,通常它會包含四個獨立控制的開關元器件(例如MOS-FET),它們通常用于驅動電流較大的負載,比如電機,至于為什么要叫H橋(H-Bridge),因為長得比較像字母H,具體如下圖所示;

深入淺出H橋驅動電路

這里有四個開關元器件Q1,Q2,Q3,Q4,另外還有一個直流電機M,D1,D2,D3,D4是MOS-FET的續流二極管;

開關狀態

下面以控制一個直流電機為例,對H橋的幾種開關狀態進行簡單的介紹,其中正轉和反轉是人為規定的方向,實際工程中按照實際情況進行劃分即可;

正轉

通常H橋用來驅動感性負載,這里我們來驅動一個直流電機;

●     打開Q1和Q4;
●     關閉Q2和Q3;

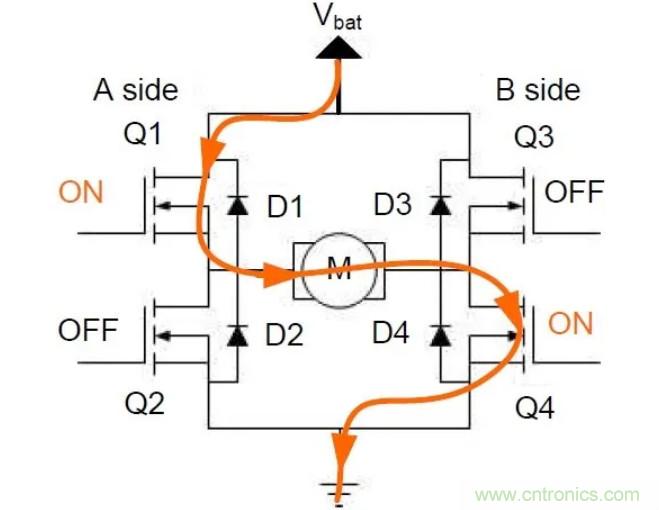

此時假設電機正轉,這電流依次經過Q1,M,Q4,在圖中使用黃色線段進行標注,具體如下圖所示;

深入淺出H橋驅動電路
正轉

反轉

另外一種狀態則是電機反轉;此時四個開關元器件的狀態如下;

●     關閉Q1和Q4;
●     打開Q2和Q3;

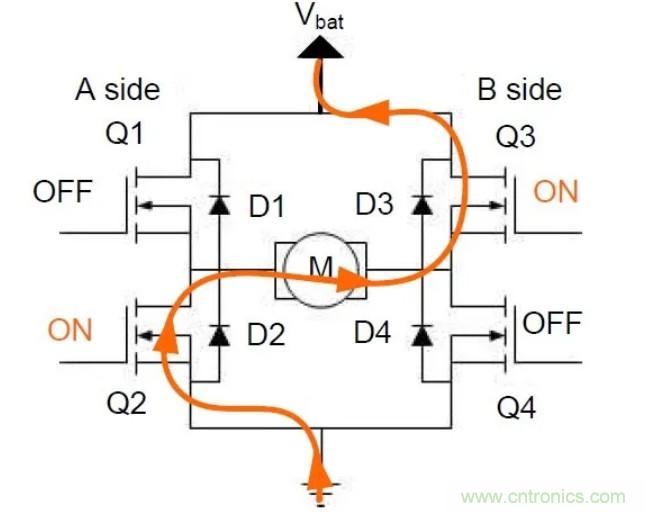

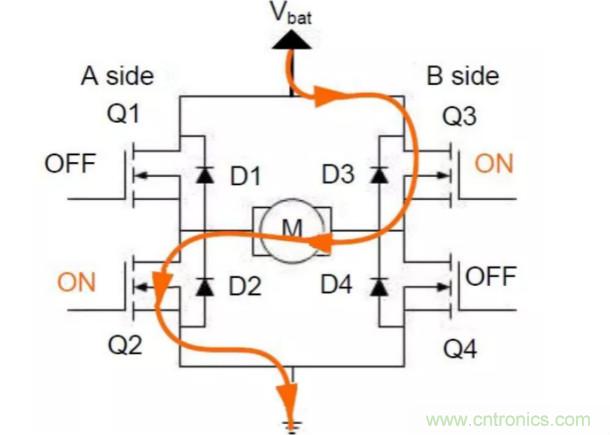

此時電機反轉(與前面介紹的情況相反),這電流依次經過Q2,M,Q3,在圖中使用黃色線段進行標注,具體如下圖所示;

深入淺出H橋驅動電路
反轉

調速

如果要對直流電機調速,其中的一種方案就是;

●     關閉Q2,Q3;
●     打開Q1,Q4上給它輸入50%占空比的PWM波形,這樣就達到了降低轉速的效果,如果需要增加轉速,則將輸入PWM的占空比設置為100%;

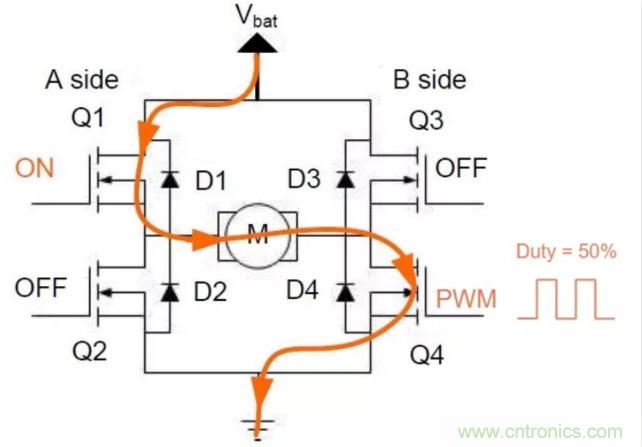

具體如下所示;

深入淺出H橋驅動電路

停止?fàn)顟B(tài)

這里以電機從正轉切換到停止?fàn)顟B(tài)為例;

●     正轉情況下;Q1和Q4是打開狀態;
●     這時候如果關閉Q1和Q4,直流電機內部可以等效成電感,也就是感性負載,電流不會突變,那么電流將繼續保持原來的方向進行流動,這時候我們希望電機里的電流可以快速衰減;

這里有兩種辦法:

第一種:關閉Q1和Q4,這時候電流仍然會通過反向續流二極管進行流動,此時短暫打開Q1和Q3從而達到快速衰減電流的目的;

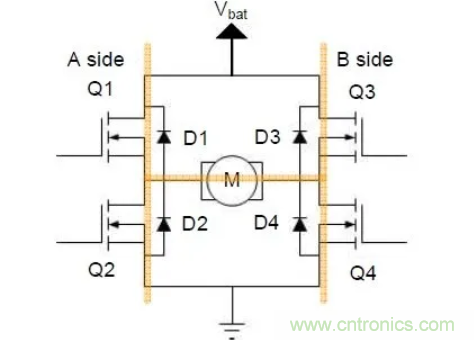

深入淺出H橋驅動電路

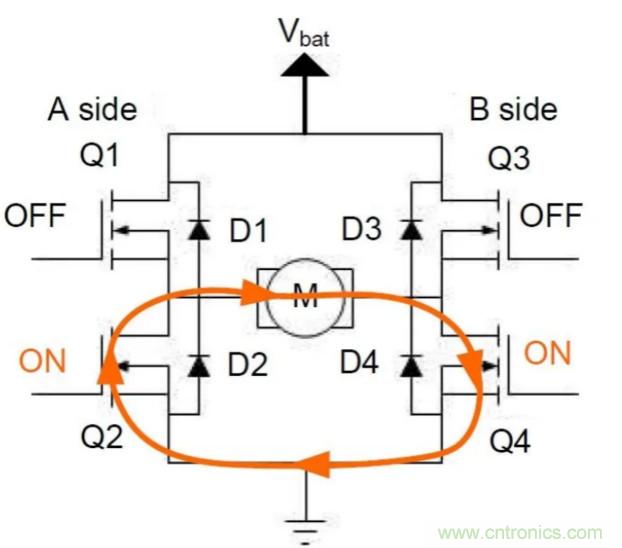

第二種:準備停止的時候,關閉Q1,打開Q2,這時候電流并不會衰減地很快,電流循環在Q2,M,Q4之間流動,通過MOS-FET的內阻將電能消耗掉;

深入淺出H橋驅動電路

應用

實際使用的時候,用分立元件制作H橋是很麻煩的,市面上已經有很多比較常用的IC方案,比如常用的L293D、L298N、TA7257P、SN754410等。接上電源、電機,通過輸入控制信號就可以驅動電機了;

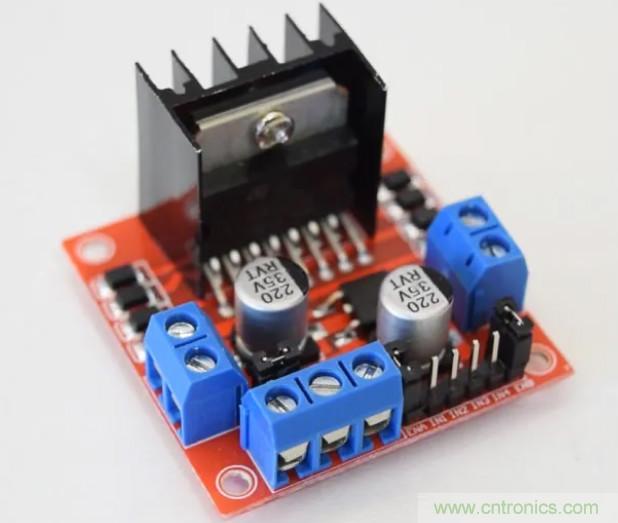

下面是某寶上的L298N模塊,比較常見,對于新手玩家非常友好,接線也十分簡單;

深入淺出H橋驅動電路
L298N模塊

這個模塊有一個板載5V穩壓器,該穩壓器可使用跳線的方式進行使能。

如果電機電源電壓高達12V,我們可以啟用5V穩壓器,并且5V引腳可以用作輸出,例如給Arduino板供電。

但是,如果電動機電壓大于12V,則必須斷開跳線,因為這些電壓會損壞板載5V穩壓器。

在這種情況下,5V引腳將用作輸入,因為我們需要將其連接到5V電源,以使IC正常工作。

我們在這里可以注意到,該IC的電壓降約為2V。因此,如果使用12V電源,則電動機端子上的電壓約為10V,這意味著我們將無法從12V直流電動機中獲得最大速度。

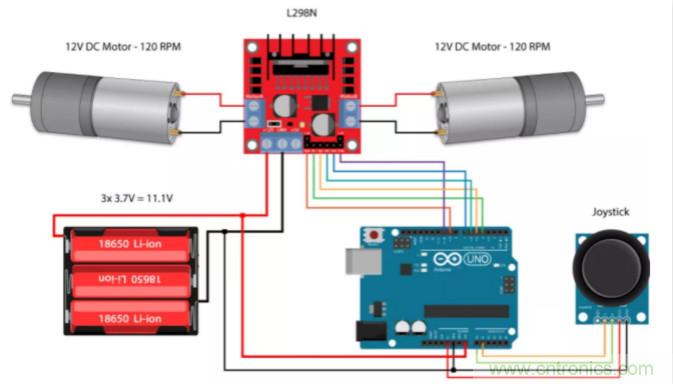

這里使用Arduino為例,這是網上找的一個Demo整體的框架如下圖所示;


深入淺出H橋驅動電路
架構

#define enA 9
#define in1 6
#define in2 7
#define button 4

int rotDirection = 0;
int pressed = false;

void setup() {
  pinMode(enA, OUTPUT);
  pinMode(in1, OUTPUT);
  pinMode(in2, OUTPUT);
  pinMode(button, INPUT);
  // Set initial rotation direction
  digitalWrite(in1, LOW);
  digitalWrite(in2, HIGH);
}

void loop() {
// Read potentiometer value
  int potValue = analogRead(A0);
  // Map the potentiometer value from 0 to 255
  int pwmOutput = map(potValue, 0, 1023, 0 , 255);
  // Send PWM signal to L298N Enable pin
  analogWrite(enA, pwmOutput);

  // Read button - Debounce
  if (digitalRead(button) == true) {
    pressed = !pressed;
  }
  while (digitalRead(button) == true);
  delay(20);

  // If button is pressed - change rotation direction
  if (pressed == true  & rotDirection == 0) {
    digitalWrite(in1, HIGH);
    digitalWrite(in2, LOW);
    rotDirection = 1;
    delay(20);
  }
  // If button is pressed - change rotation direction
  if (pressed == false & rotDirection == 1) {
    digitalWrite(in1, LOW);
    digitalWrite(in2, HIGH);
    rotDirection = 0;
    delay(20);
  }
}

簡單描述一下:首先我們需要定義程序所需的引腳和變量。

在setup()中,我們需要設置引腳模式和電機的初始旋轉方向。

在loop()中,我們先讀取電位器值,然后將從中獲得的值從0到1023變化,線性映射到PWM信號的0到255的值,將其從0到100%的占空比。

然后使用analogWrite()函數將PWM信號發送到L298N板的Enable引腳,該引腳實際上驅動電動機。

接下來,我們檢查是否按下了按鈕,如果是的話,我們將輸入1和輸入2的狀態反置,從而改變電動機的旋轉方向。該按鈕將用作切換按鈕,每次按下該按鈕都會改變電動機的旋轉方向。

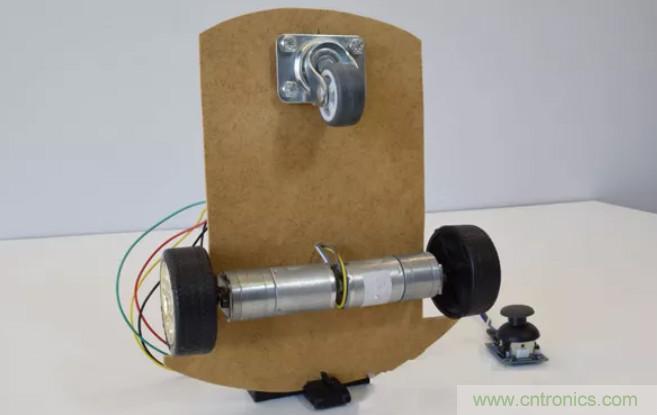

某寶上這種小車很多,如下圖所示;主控可以換成51單片機或者STM32,當然Arduino也沒問題,使用L298N就可以快速搭建一個小車了;

深入淺出H橋驅動電路
某寶的小車

總結

本文簡單介紹了H橋的原理,并以直流電機為例簡單介紹了驅動的狀態,整體比較簡單,適合新手玩家,最后給出了基于Arduino和L298N的驅動示例,僅供參考。
