【導讀】DC/DC變換器控制芯片UC3525壽命已經超過20年，依然是市面上最常見的PWM（pulse width modular）控制器之一，集成了控制補償環路，PWM驅動電路，5.1V高精度參考電壓，同步引腳以實現多相并聯需求，以及可配置的軟啟動電路以減小啟動沖擊等優點。UC3525作為芯片行業的明星產品被廣泛應用于通信電源，大功率變換，輔助電源等通訊和工業應用場合。但是很多工程師在使用UC3525時主要詬病它的一點是：只能實現50%以下的占空比調節，因為OUTPUTA和OUTPUTB是互補的（如圖1，圖2所示），因此無法移植UC3525的成熟方案到大占空比需求的場合。
圖1 UC3525內部框圖
圖2 UC3525可接受占空比范圍
本文提出了兩種實現UC3525占空比擴展的方案，如圖3, 圖4所示，并分析了這些方案的具體實現方式，以及實現原理。

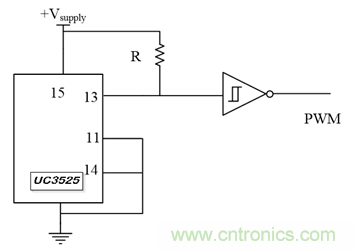

圖3 UC3525占空比擴展方案1
UC3525占空比擴展方案1具體實現方式如下：
將UC3525的11腳和14腳(即OUTPUTA腳和OUTPUTB腳)相連并接地，13腳通過上拉電阻接供電源并作為輸出，即可擴展占空比至90%以上。分析內部圖騰柱驅動邏輯，可以發現通過這種方法得到的驅動輸出是反邏輯輸出，即原OUTPUTA和OUTPUTB邏輯是最大時，該輸出邏輯反而是最小，因此需要在該輸出后面外加一反向器電路來調整整個控制回路的邏輯（或者使用反邏輯的開關管驅動芯片來實現控制邏輯的轉換）。
圖4 UC3525占空比擴展方案2
UC3525占空比擴展方案2具體實現方式如下：
將UC3525的13腳與15腳直接相連至供電源，11腳和14腳通過或邏輯門電路連接產生輸出來實現占空比的正邏輯擴展。
注：從內部邏輯看，兩種UC3525占空比擴展的方案均是把OUTPUTA和OUTPUTB的輸出結合成為一個OUTPUT進行輸出，這樣就會導致OUTPUT的輸出頻率與原設置開關頻率不匹配，即為原開關頻率的2倍。
由此可見通過上述方法，我們可以實現UC3525占空比的擴展，并在使用占空比擴展電路時調整開關頻率的配置為原設定頻率的1/2。
