01緣起



1.為什么討論電子電位器？



為什么要討論使用一個 DAC^[1]來作為一個電位器呢？這里面主要原因如下：



●  使用電位器可以很方便在信號源的驅動下形成一個幅值可以調節的交流信號源。這比起使用通常的可編程直流電源，或者DAC輸出電壓來說，輸出的是幅度可以變的交流信號源，可以用于很多的自動測量環節。



●  為什么不直接使用 機械電位器^[2]來改變信號源的幅值呢？還是一個原因，那就是自動可編程改變信號的幅值。



●  現在有數字電位器，比如 X9C102,X9C103,X9C104^[3],AD5272等，為什么不使用它們來實現對交流信號源進行幅值改變呢？這里面一個主要原因就是器件的頻帶寬度^[4](https://zhuoqing.blog.csdn.net/article/details/104134132 "X9C102,X9C103,X9C104"),AD5272等，為什么不使用它們來實現對交流信號源進行幅值改變呢？這里面一個主要原因就是器件的頻帶寬度[^4068]的問題。相比于機械電位器，這些電子電位器（變阻器）都具有相對較窄的工作頻帶寬度，對于高頻信號不適合。



2.為什么使用DAC做電位器？



●  DAC用作電位器改變交流信號原理;

●  使用DAC來分壓交流信號的優點是什么？

●  是否能夠克服前面數字電位器的頻帶過窄的問題？



寫這些話的時候，我還不知道具體答案，下面就通過實驗來驗證一下吧。



02實驗電路



最近，剛剛購買了幾片16bit的DAC芯片 DAC8830IDR^[5]（價格6.6），具有SPI接口，基于該DAC來驗證一下前面的思路的可行性。



1.實驗電路設計



由于DAC8830使用SPI接口來設置輸出電壓，使用STC8G1K（SOP16）作為控制器來完成對它的信號控制。



1）SCH ^[6]

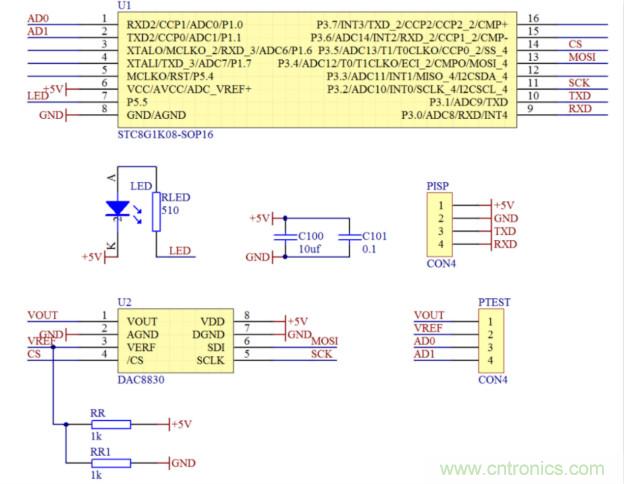

▲ 原理圖設計



2）PCB



對于實驗原理圖進行LAYOUT，盡可以滿足單面PCB板制作的工藝要求。快速制版之后得到對應的實驗電路板。

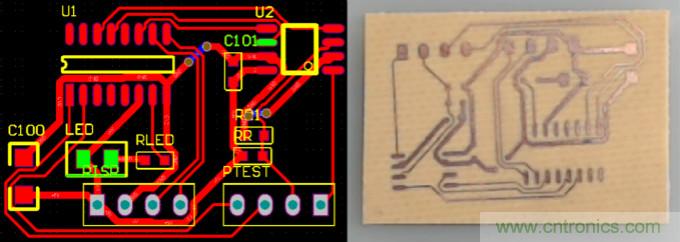

▲ 實驗電路板的PCB設計



2.MCU軟件編程[7]



1) DA8830訪問子程序



使用STC8G的SPI端口對DA8830進行訪問。根據DA8830的SPI讀寫時序，相應的DAC8830寫入轉換（16bit）數據的子程序為：



void DAC8830Set(unsigned int nDAC) {

    OFF(DAC8830_CS);



    SPISendChar((unsigned char)(nDAC >> 8));

    SPISendChar((unsigned char)nDAC);



    ON(DAC8830_CS);



}

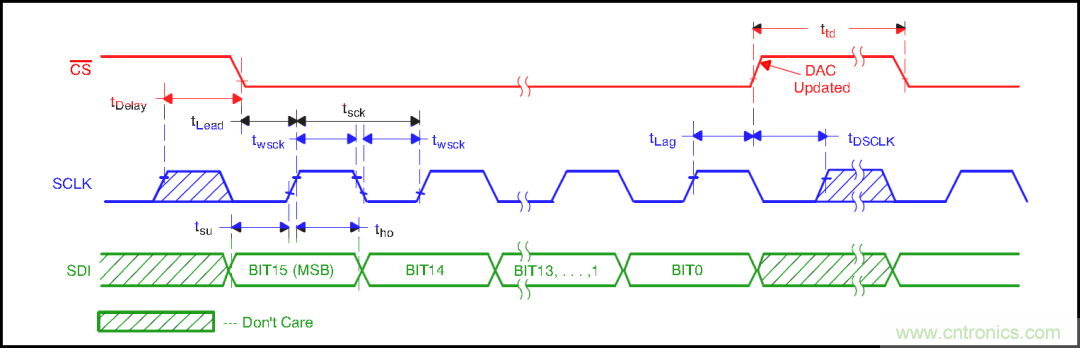

▲ DA8830的SPI讀寫時序



對應的DA8830的CS，SPK的波形為：

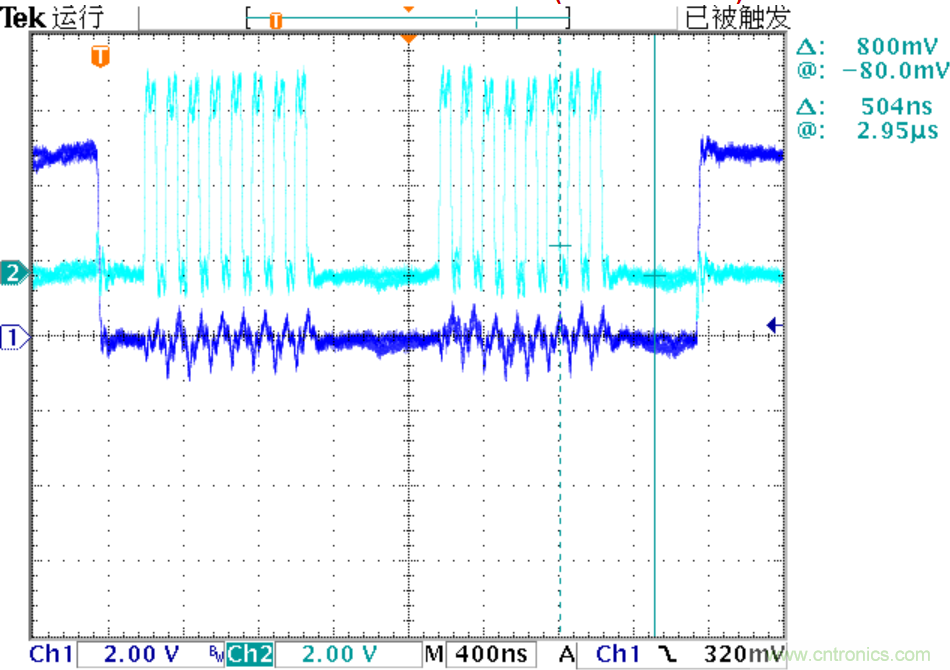

▲ 示波器觀察到DA8830的CS，CLK的波形



從上面波形可以看出，DAC8830Set()函數的執行時間在STC8G1K17（35MHz）執行中的時間大約為。



在靜態下，通過兩個電阻組成的參考電壓分壓電路，生成大約2.5V的參考電壓。實際測量電壓為：。



根據DA8830數據手冊，DAC8830的參考電壓輸入阻抗大約為：。因此，理論計算所得到的參考電壓為：





這個數值比起前面實際測量得到的要大，這說明對應的DA8830的參考電壓管腳的阻抗比起還要小。



為了便于測量數據波形，調用DA8830Set（）函數中的輸入?yún)?shù)為。那么輸出電壓計算值應該為：





實際測量DA8830的輸出電壓為：。



2) 輸出電壓波形

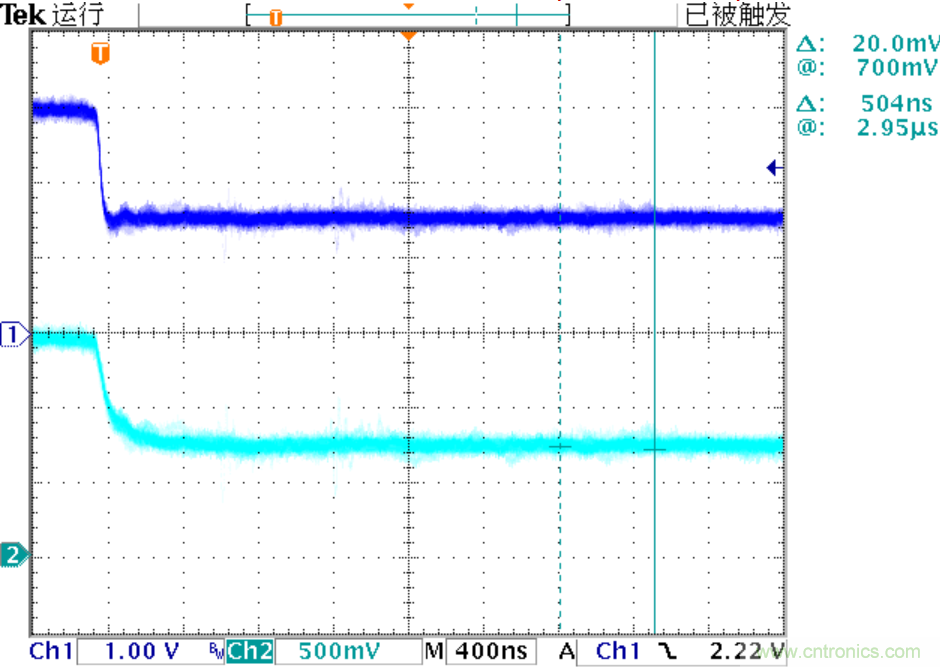

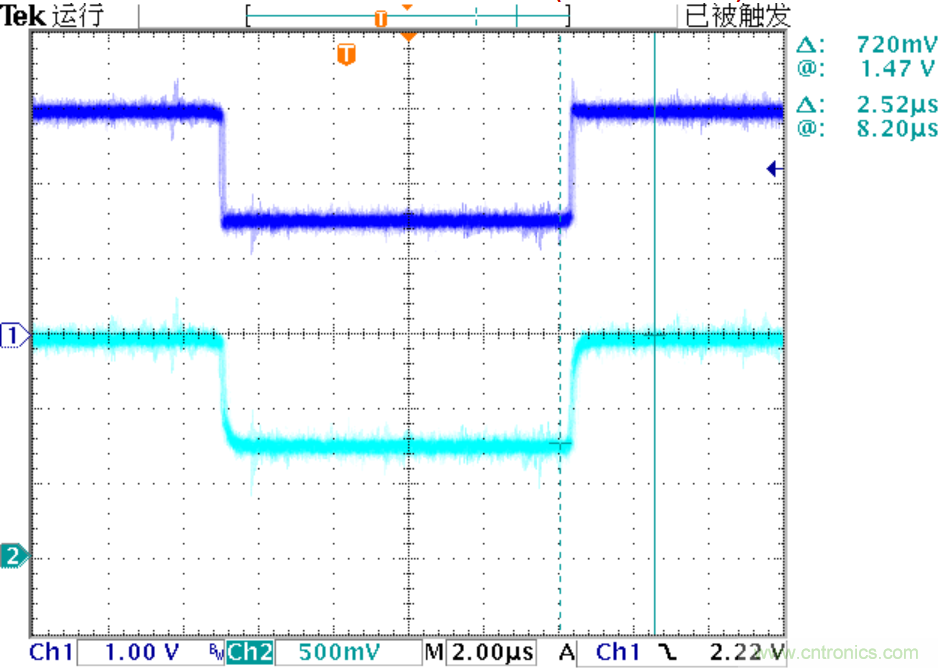

▲ 每1ms寫入DAC8830遞增數據的CS，DI數據波形



寫入遞增的數據，輸出波形。



for(;;) {

    WaitTime(1);

    //----------------------------------------------------------------------

    DAC8830Set(nShowCount);

    nShowCount += 0x200;

    //----------------------------------------------------------------------

}



此時Dout輸出遞增的鋸齒波形。

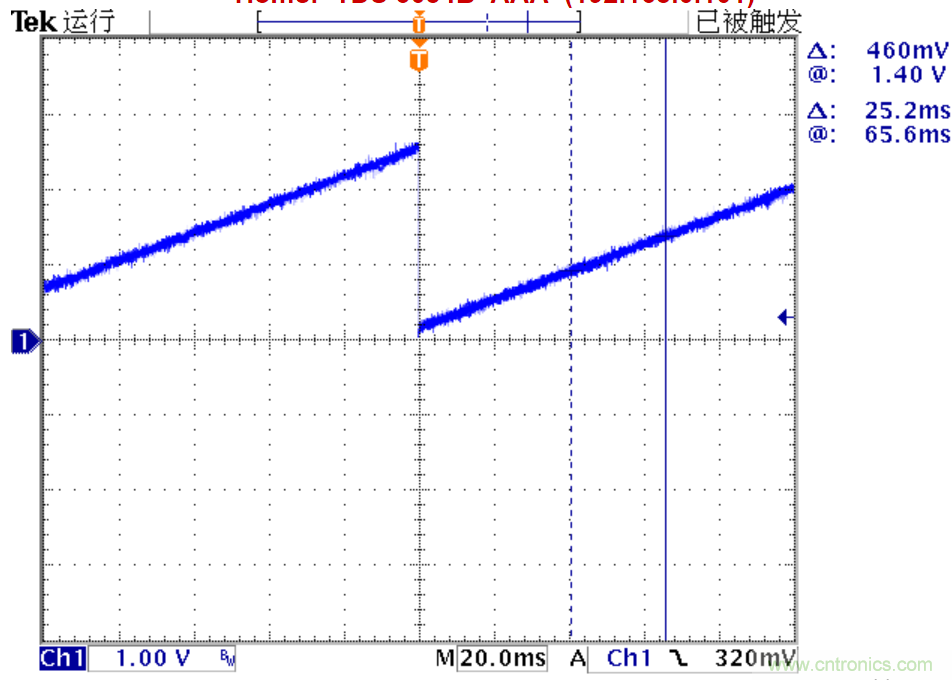

▲ 輸出遞增的鋸齒波形



03參考電壓與輸出信號



下面經過幾組實驗，來驗證DAC的參考電壓對于輸出信號的影響。



1.參考電壓的有效范圍



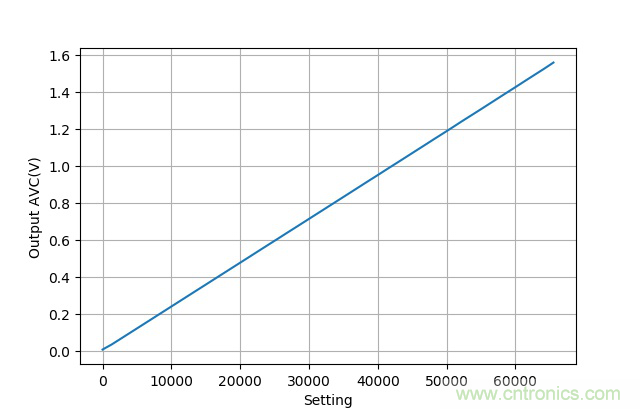

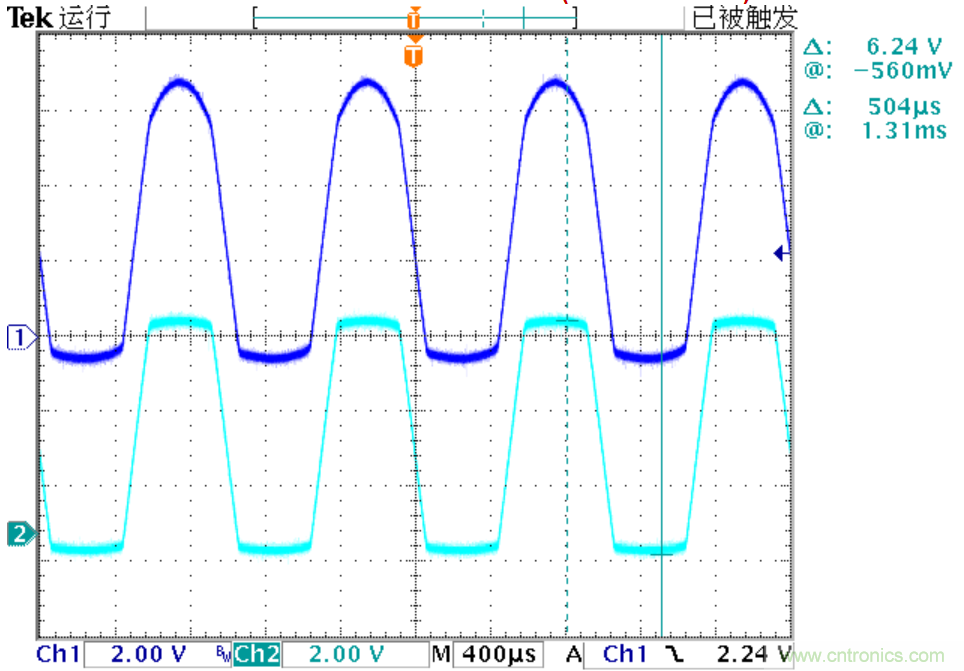

在DAC8830的數據手冊中，對于參考電壓的輸入范圍給定的是1.25V ~ Vpp。下面通過一組實驗來測試實際的有效輸入?yún)⒖茧妷悍秶?/div>
