完整的高能效電機驅動系統設計方案
發布時間:2020-02-21 來源:Ali Husain 責任編輯:wenwei
【導讀】電機是全球電力的主要使用者,約占工業用電量的三分之二。據國際能源署報告,電機約占全球總用電量的45%。因此,提高電機驅動系統的能效對工業和其他電力消費者的成本具有重大影響。一種提高能效的方法是從交流線路電壓驅動的定速電機轉向可變速電機驅動,使用三相逆變器產生正弦電流來旋轉電機。
安森美半導體全面的MOSFET、IGBT、門極驅動器、運算放大器和電源產品陣容賦能可變速電機驅動用于許多應用。核心拓?fù)淙嗄孀兤饕部勺鳛橐粋€電源模塊,將六個電源開關和門極驅動電路集成到一個封裝中。安森美半導體的智能功率模塊(IPM)非常適合從瓦到千瓦的各種應用。
我們最近發布了一個新的評估板,緊湊的智能功率模塊(IPM)電機驅動器,其中NFAQ1060L36T智能功率模塊(IPM)采用DIPS6封裝。

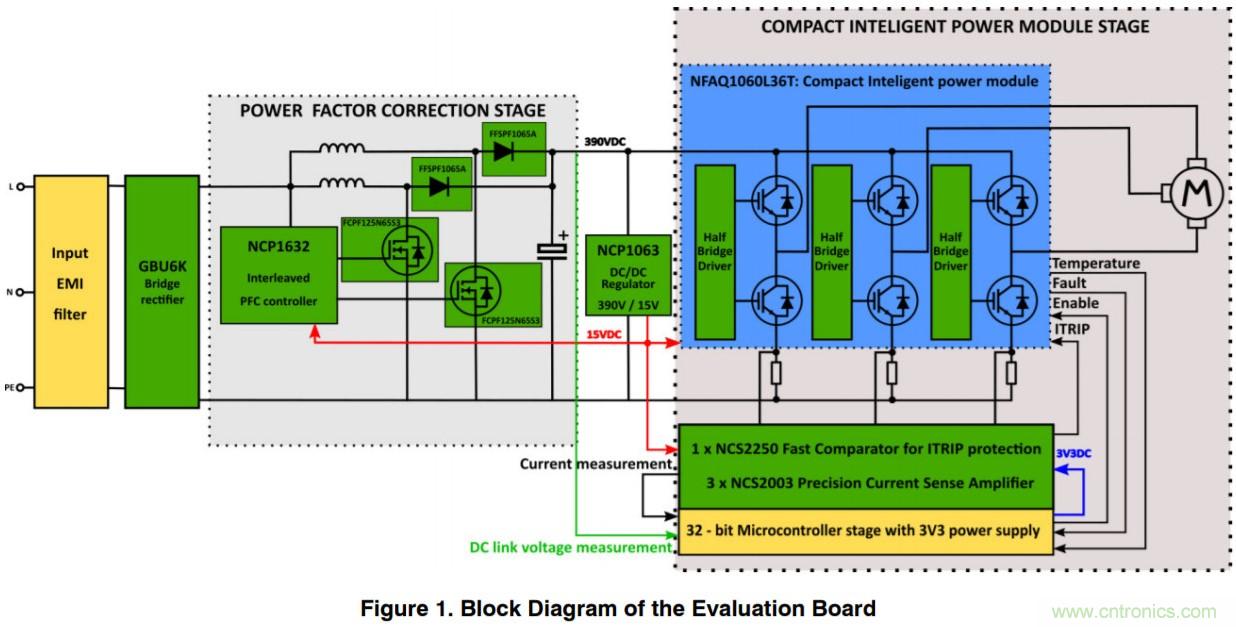

該板使用230 Vac輸入,可以為三相電機提供850W的輸出功率。該板有完整的系統設計,含EMC濾波、輸入整流、兩相交錯式功率因數校正(PFC)、輔助電源,當然還含帶反饋和保護電路的三相逆變器。
NFAQ1060L36T智能功率模塊是用于三相電機驅動的全集成的功率級,集成六個帶反向二極管的IGBT、一個高壓門極驅動器和一個熱敏電阻。低邊IGBT具有開放的發射極端子,使設計人員可以靈活地選擇電流反饋拓?fù)浜头直媛省iT極驅動器提供保護功能,包括擊穿保護、欠壓鎖定和外部關斷。連接到過流保護電路的內部比較器和基準使設計人員能設置過流保護水平。該器件適用于工業自動化以及工業風扇及泵和電器。
交錯式PFC級利用了安森美半導體的幾個器件:NCP1632功率因數控制器、FCPF125N65S3 650V超結MOSFET和FFSPF1065A 650V 碳化硅(SiC)二極管。交錯式方法具有很多優點,如易于實施,使用更小的器件或更好地散熱。它還擴展了臨界導通模式的功率范圍,是一種高效且具成本優勢的技術。 NCP1632的驅動器相移180°,顯著減少電流紋波,具有構建強固緊湊的交錯式PFC級所需的全部特性,和最少的外部器件。
該完整的評估套件還集成了NCS2250高速比較器、NCS2003高轉換速率運算放大器和NCP1063高壓開關,分別提供保護、反饋和輔助電源。

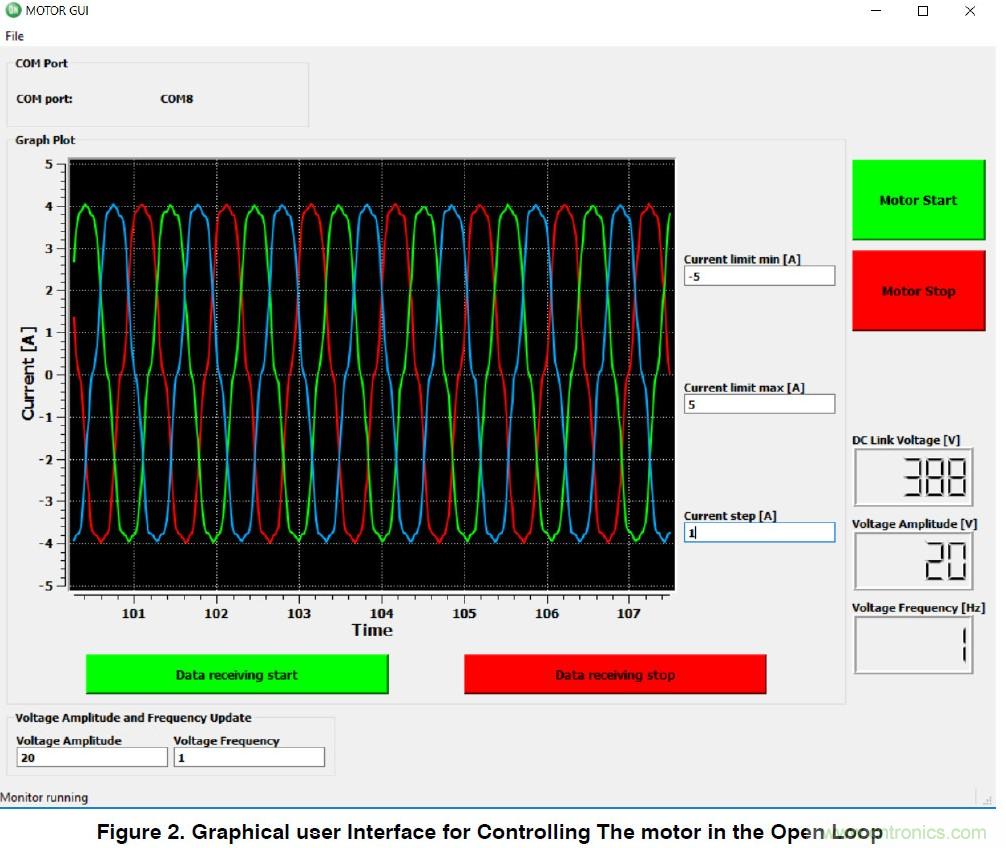

1個兼容Arduino Due的標頭是用戶向逆變器提供脈寬調制(PWM)信號并接收檢測和故障信息的接口。如果使用Arduino Due,則在開環中可使用空間矢量調制的簡單代碼對電機進行V/f控制。它支持通過圖形用戶接口(GUI)設置相壓幅值和頻率。
