0.5% 高精度充電IC及相關方案

發布時間:2019-11-01 責任編輯:wenwei

【導讀】力生美半導體攜全新的高精度鋰電池包充電 IC 及整體解決方案參加 大比特蘇州電動工具關鍵元器件技術研討會,并在現場展示了基于 0.5% 高精度充電器整套 IC 的鋰電池包充電 AC/DC 解決方案。

在電動工具、掃地機器人、無繩吸塵器等帶有鋰電池包的設備中,為了確保安全可靠地充電,普遍要求 AC/DC 充電器具有優于 0.5% 的絕對穩壓精度輸出,同時具有恒流控制功能,并在充電開始前確認電池包電壓、ID 、溫度等參數,充電中實時監控充電狀態,并在充滿電時給出狀態指示,便于用戶使用。

傳統的電池包充電器為了實現所要求的穩壓精度和充電要求,只能使用復雜的電路結構進行充電器的設計,通過市售電壓基準 IC 搭配多達 6 個甚至以上串并聯電阻進行穩壓采樣反饋,然后在產線進行測試時,通過手工對電阻組合進行校準,作業效率極低且效果高度受限于測試設備誤差,調試工作量大,人工成本極高。

針對上述狀況,力生美半導體專門推出了高精度鋰電池包充電系列 IC:LN3204/LN3206/LN3206A,該系列 IC 可提供工廠免調的 0.5% 超高精度穩壓功能,并具有恒流環路控制,轉燈,通訊,高邊充電開關驅動控制等,全部功能集成于一個 SOP 的封裝內,配合力生美高壓集成寬 VCC 范圍 PWM 初級功率開關系列:LN9T33HV/LN9T36HV/LN9T39HV,可快速構建用于鋰電池包的 AC/DC 0.5% 高精度充電器解決方案。

該革命性解決方案相比傳統的分立式方案,大幅減少了元器件數量高達 30 余個,除了顯著降低器件成本之外,還實現了工廠免調的優于 0.5% 的穩壓精度性能,從而大幅降低工廠人工作業成本。

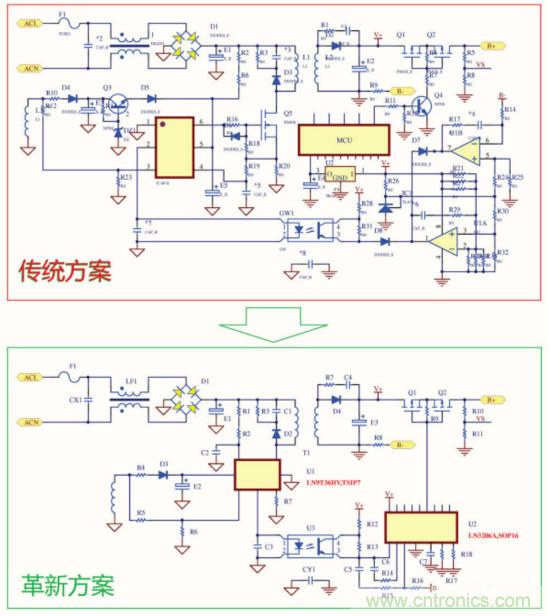

典型方案對比如下圖所示:

0.5% 高精度充電IC及相關方案

相關解決方案包含了力生美 LN9T3xHV 系列高壓集成功率開關 IC,該系列 IC 內置 650V 高壓 MOS 開關,并具有高達 80V 的極寬 VCC 供電范圍,可滿足輸出電壓的大幅度變化,尤其適合寬范圍充電器設備,功率等級涵蓋 18~50W 范圍。

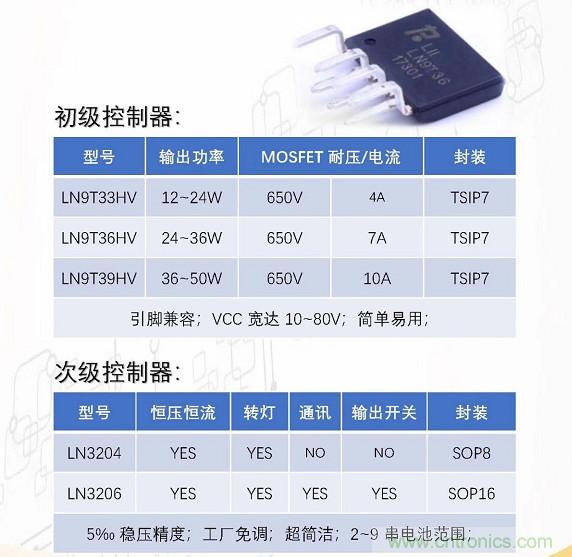

方案主要器件如下表所示:

0.5% 高精度充電IC及相關方案
