單聯雙控開關接線原理圖和接線方法
發布時間:2019-05-08 責任編輯:xueqi
【導讀】單聯雙控開關實際上就是兩個單刀雙擲開關串聯起來后再接入電路的開關。每個單刀雙擲開關有三個接線端,分別連著兩個觸點和一個刀。開關簡介雙控開關實際上就是兩個單刀雙擲開關串聯起來后再接入電路。接下來看看單聯雙控開關接線原理圖和接線方法。

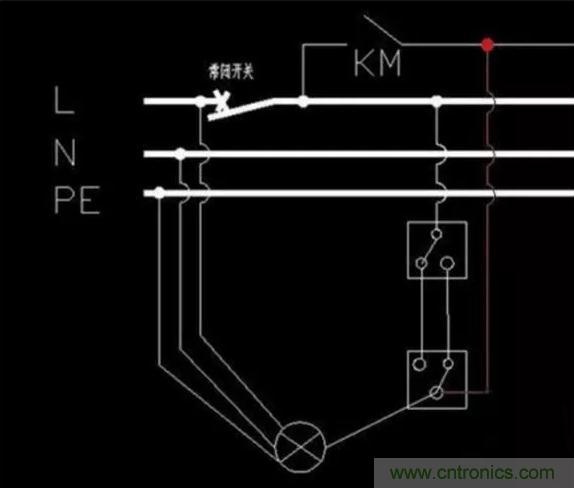

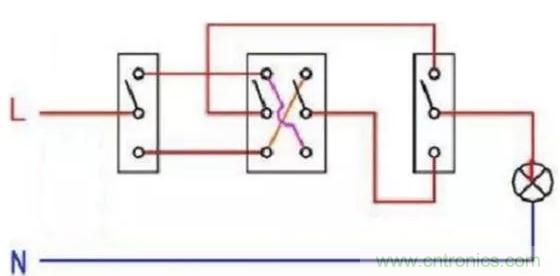

1、單聯雙控開關接線圖
2、單聯雙控開關原理
單聯雙控開關實際上就是兩個單刀雙擲開關串聯起來后再接入電路。每個單刀雙擲開關有三個接線端,分別連著兩個觸點和一個刀。
3、單聯雙控開關接法
把兩個單刀雙擲開關的兩個觸點分別相連,即開關1的觸點1與開關2的觸點1相連,開關1的觸點2與開關2的觸點2相連,然后兩個開關的刀做為整個開關的兩端接入電燈的兩端。這樣當開關1和2的刀同時接打向各自觸點1或同時打向觸點2時,電路接通,則燈亮。若兩開關的刀一個打向觸點1而另一個打向觸點2時,電路不通,則燈滅。因此兩個開關都可以控制燈。兩個開關可以放在樓梯的上下兩端,或走廊的兩端,這樣可以在進入走廊前開燈,通過走廊后在另一端關燈,既能照明,又能避免人走燈不滅而浪費電。
