PLC與接近開關接線方法詳解

發布時間:2019-02-20 責任編輯:xueqi

【導讀】以下將詳細地為大家介紹PLC與接近開關接線方法。由于plc的輸入分為NPN輸入和PNP輸入兩種類型,因此,接近開關也分為NPN和PNP兩種類型,只有接近開關的類型和PLC的輸入類型接法一致時,當有物體接近的時候,PLC才會有輸入信號。

一般日韓系的接近開關默認是NPN型,歐美系的接近開關默認是PNP型,接近開關不同于PLC ,無論是日韓系還是歐美系,每一款接近開關都有NPN和PNP兩種類型。而PLC不可能有NPN型和PNP型,這是因?yàn)镻LC 的極性可以通過接線改變,而接近開關一旦固定,是無法更改的。

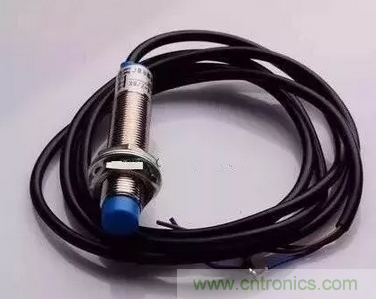

圖1:接近開關

如圖一所示,這就是常見的接近開關,它為圓柱形,一般來說,它的直徑越粗,檢測距離越遠。

根據檢測物體的不同,接近開關分為電感性和電容性兩種,電感性接近開關是利用霍爾效應,檢測磁場的變化,由于金屬才能引起磁場的變化,因此電感性接近開關主要檢測金屬主要是鋼鐵。電容性接近開關實質是一個電容的極板,當被檢測物體接近時,整個電容的介電常數發生變化,于是就認為有物體接近,因此,電容性接近開關即可以檢測金屬,也可以檢測非金屬,但是一般我們都是用電感性接近開關檢測金屬,因此,大家都默認電容性接近開關用于檢測非金屬。比如陶瓷,紙張,木材等。

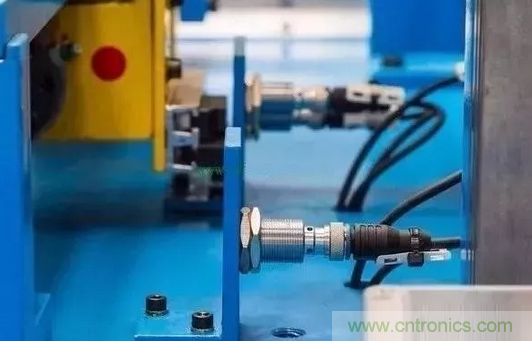

圖2:接近開關的現場應用

如圖二所示,是接近開關在工業現場的實際應用,它一般通過支架固定,當檢測物體靠近的時候,它的指示燈會亮,表示接近開關有了輸出,同樣,如果接線正確,PLC就會有輸入信號。接近開關怎樣接入PLC的輸入點呢?其實它和按鈕開關類似,一般接近開關都有三根線,分別是棕色,藍色和黑色。棕色和藍色是電源,通常棕色為24V,藍色為0V。黑色是信號線,接到PLC 的輸入,而這個信號正是我們所需要的。

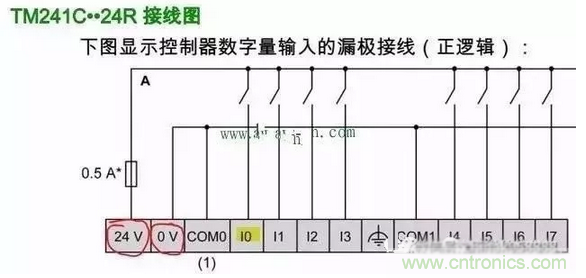

圖3:PLC 硬件手冊

如圖三所示,這是PLC 的硬件手冊,我們要想把接近開關的信號接到輸入點I0上,也就是黃色熒光筆部分,該怎么辦呢?其實很簡單,看紅色圓圈的部分,PLC已經為我們提供了輸出電源,我們只需把接近開關的三根線依次接上即可

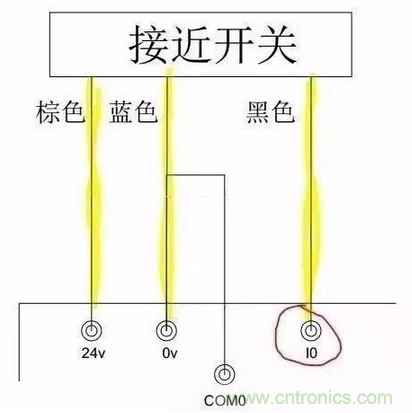

圖4:接近開關的實際接線

如圖三所示,這是PLC 的實際接線,黃色熒光筆標識的是接近開關的三根接線,棕色和藍色分別接到PLC 的24V和0V上,黑色接到I0上。當有物體到達接近開關的感應距離時,PLC的I0便會有輸入,我們?cè)诔绦蚶锞涂梢宰鎏幚怼P枰⒁獾氖?,圖中0V和COM0短接,因此,這種接法適合PNP型的接近開關。而NPN型的接近開關按此接法,是不會有任何信號的。接近開關的接線只和NPN,PNP類型有關和感性 容性無任何關系。

還有一點需要注意的是,接近開關要直接接到PLC的輸入,中間不要增加任何形式的繼電器等轉化器件。
