實例解讀:接近開關詳細參數和真假對比

發布時間:2019-01-31 責任編輯:xueqi

【導讀】本次我們就用一個接近開關的詳細技術參數和真假判斷給您舉例看一下是不是真的仿品可能達到正品的技術參數。接近開關都有哪些具體參數能給您選型提供多方位參考依據?我們來一條條解讀他的參數和可能對選型帶來的影響。

當我們評測很多接近開關的時候,很多人都說這玩意很簡單,只要能用就行,沒什么復雜的。實際上當選擇接近開關這個看似簡單的傳感器的時候,您是否認真的看了他的技術參數?是否真的讀懂了產品?本次我們就用一個接近開關的詳細技術參數和真假判斷給您舉例看一下是不是真的仿品可能達到正品的技術參數。接近開關都有哪些具體參數能給您選型提供多方位參考依據?我們來一條條解讀他的參數和可能對選型帶來的影響。

本次舉例樣品是德國ifm的IFS289,這款電感式接近開關傳感器由于適用于工業、移動、冷卻和潤滑應用并且擁有高防護等級,修正系數 1:可應對多種金屬的恒定檢測距離,極高的開關頻率,耐振動和沖擊等特性所以應用面非常廣泛。接下來我們就用這個接近開關傳感器的廠家技術參數來解讀一下看看接近開關傳感器是不是真的那么簡單。

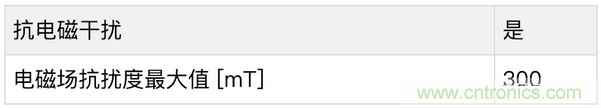

抗電磁干擾:是 表明這個接近開關傳感器有抗電磁干擾型的性能。電磁干擾會對電感式接近開關產生不良影響導致其誤動作,所以一般如果使用在有電磁干擾的場合如接變頻器、電機等情況下可以選用抗電磁干擾型的傳感器。

電磁場抗擾度最大值:300mT 這是標明抗干擾的最大值為300毫特斯拉  (注:1特斯拉=1000毫特斯拉)

這里有個選型小Tips: 如果你的應用場景中有這類可能性,一定要在選型購買之前預先向傳感器廠商說明。


工作電壓:10...30V DC  表明這個傳感器在直流10到30V寬電壓范圍均可正常使用。

電路損耗:小于20mA 我們知道電路損耗是指因電路內部的元器件、組件設計、制造工藝等因素造成的損耗,這個越小說明電路設計制造工藝越好。

防護等級:III 電器等級Ⅲ類是指:使用安全電壓(50伏特以下)的各種電器,在沒有安全接地又不干燥絕緣環境的情況下,必須使用安全電壓型的產品。

反相保護:是 指電源正負極接反傳感器會自動保護并不會因為接錯而燒壞產品。

這里有個選型小Tips:如果您是自己使用還能較好避免極相錯誤的情況,如果您是搭載產品可以考慮選擇帶反相保護的傳感器產品,可以有效的避免您的產品交付后出現使用方的電氣施工人員需要更換傳感器的時候接錯的可能性。


電氣設計:PNP  是指輸出的是高電平,一般有三條引出線,即電源線VCC、0V線,out信號輸出線。

輸出功能:常開  是指沒有訊號輸出時,電路是開路狀態。可以看成沒有訊號時,電路是斷開的,有訊號時電路才連通。

開關量輸出DC電壓降最大值 :2.5V  這里指的是傳感器輸出端的直流電壓下降的最大值是2.5V。

開關量輸出DC的持續電流負載:100mA  這里指傳感器輸出時候持續的電流負載為100mA。

開關頻率DC:2000Hz  顧名思義頻率是單位時間內完成周期性變化的次數,是描述周期運動頻繁程度的量。這個也就是常說的接近開關傳感器的響應頻率,簡單說是指當每一個檢測物體移向接近開關時,開關每秒鐘輸出頻率,這款接近開關每秒鐘可以檢測輸出2000次。

短路保護:是 在有短路故障產生后的極短時間內切斷電源

過載保護:是 一般是指運行電流超過其額定電流但小于1.5倍額定電流的運行狀態時啟動自動保護。

這里有個選型小Tips:接近開關傳感器的響應頻率也就是這里的開關頻率這個參數,是這類傳感器選型時重要的指標,可以在選型時預先向傳感器廠家描述清楚你的應用對這方面的需求。同上條反相保護Tips提示的一樣,短路保護、過載保護可以有效的保護您的產品。


感應距離:4mm 根據EN 60947-5-2標準,額定感應距離是指用來描述開關動作距離的一個標準值。它不考慮動作誤差和由外部因素如電壓、溫度變化而產生的影響。

實際感應距離Sr:4mm±10% 這個傳感器的標準檢測距離為4mm,正負差范圍為4mm±10%單個接近開關在 (23±5) °C的環境溫度下所測得的感應距離,基于特定的安裝條件和額定工作電壓范圍:0.9 Sn ≤Sr ≤1.1 Sn

工作距離:0...3.24mm 在固定條件下,檢測目標在這個感應范圍內,開關的動作是能保證的。

增長的感應距離:是  表示該接近開關檢測距離相比較標準系列的有增加。

這里有個選型的小Tips:您在選擇接近開關時候?qū)τ跈z測距離的需求是不是有增長的需求,并且根據您應用需求的檢測距離請盡量將所有綜合因素考慮進去用工作距離作為參考最為穩妥。使用時候也要注意環境溫度、電壓因素,如傳感器可能出現問題的時候先排除這類因素造成的誤差影響,再行排查其他原因。


校正系數:鋼: 1 / 特種鋼: 1 / 黃銅: 1 / 鋁: 1 / 銅: 1 這個是指檢測物為鋼、特種鋼、黃銅、鋁、銅這些材質均不會影響檢測距離。這里值得注意的是一般接近開關傳感器會因為檢測物材質不同造成檢測距離會有衰減。

遲滯:3...15 當目標物靠近接近開關和當目標物離開接近開關時所獲得的兩個開關動作點之間的距離差。該值是用相對于有效感應距離Sr的百分數表示,在 (23±5) °C的環境溫度和在額定工作電壓下測得:H≤ 0.2 Sr

開關點偏移:±10% 是指在傳感器外殼溫度為 (23±5) °C,隨機的相對濕度,供電電壓為額定工作電壓U±5%,在8個小時內進行測量所產生的有效動作距離的變化量

校正系數K=1:是

這里有個選型小Tips:我們知道大多接近開關傳感器會因為檢測目標物金屬材質的不同,造成有效檢測距離的變化。而現在越來越多廠家在推出校正系數1的接近開關傳感器產品,這樣對于多種金屬目標物檢測距離可以不變,有效的擴大了固定位置的接近開關傳感器的應用范圍。如果您的應用場景是有多種金屬材質的檢測需求,可以考慮選用校正系數K=1的傳感器。

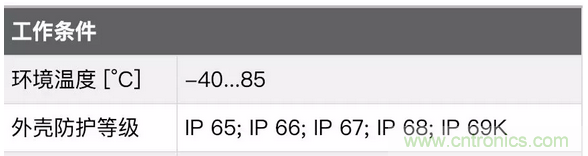

環境溫度:-40..85 這里指工作環境溫度范圍。

外殼防護等級:一般傳感器只標明一個IP等級,這只傳感器標注了這么多標準的意思是以上標注出的標準他都滿足。這里需要特殊說明的是IP69K和IP68。

IP69K:能夠承受EN 60529和DIN 40050-9中定義的熱蒸氣沖刷測試。這能夠提供水壓在100 bar(1450 psi),溫度80ºC的防護。壓力直接應用在感測器上,以30度的角度遞進(0,30,60和90度),在每個角度持續30秒,共120秒(2分鐘),能夠防止水的進入。所以可以看出滿足IP69K并不意味著滿足IP67和IP68。其實,IP69K只能夠防護沖刷壓力,并不適用于浸沒在水中的應用。因此,IP69K防護等級往往被用于經常清洗沖刷的應用中,例如釀酒廠,洗車廠和食品飲料廠中,但是并不適合被用于設備完全浸沒在水中的場合。

IP68、IP67: 這里的6代表灰塵禁錮:塵埃無法進入物體整個直徑不能超過外殼的空隙 第二位7代表:防短時浸泡:常溫常壓下,當外殼暫時浸泡在1M深的水里將不會造成有害影響;第二位8代表:防持續浸泡:在廠家和用戶都同意,但是條件比較嚴酷的條件下,持續浸泡在水里將不會造成有害影響。
所以一般防護比較全的產品會把滿足的標準都標注出來。


EMC電磁兼容:是指設備或系統在其電磁環境中符合要求運行并不對其環境中的任何設備產生無法忍受的電磁干擾的能力。

這個標準文件寫的很清楚了不多解釋了,按照您的產品應用需求看這些標準是否符合您的設計就可以了,有興趣的朋友可以自己去翻看一下這些標準文件。 EN61000 EN55011


這里大概說一下:為了定義沖擊強對加速度和持續時間進行定義,根據EN60068-2-27標準固定三個空間軸(x、y、z)分別施加三個正沖擊和負沖擊。

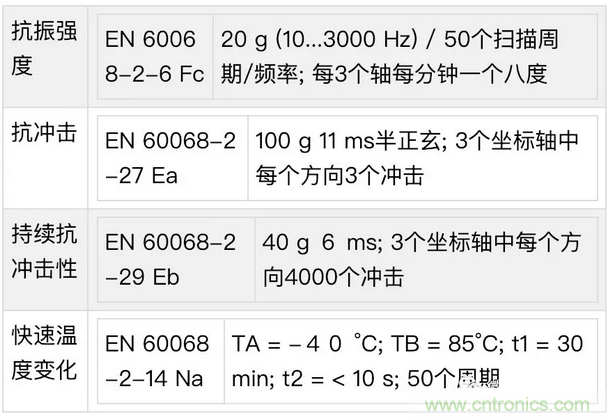

抗振強度:20 g (10...3000 Hz) / 50個掃描周期/頻率; 每3個軸每分鐘一個八度;
抗沖擊性:100 g 11 ms半正玄; 3個坐標軸中每個方向3個沖擊
持續抗沖擊性:40 g 6 ms; 3個坐標軸中每個方向4000個沖擊
通過以上的測試證明被測傳感器需要在以上測試過程中傳感器不可出現影響后續使用的任何損傷。用以說明這個產品可以抗如此沖擊以應對這樣的高強度的應用場合。

快速溫度變化:TA = -40 °C; TB = 85°C; t1 = 30 min; t2 = < 10 s; 50個周期
通過以上的測試被測傳感器需要在以上測試過程中傳感器保障正常工作狀態。

標準文件冗長,因為有標準可查看,就不一一具體說明了。這里除了可以去看看EN60068這個標準文件,選型的時候?qū)δ彩怯袔椭模貏e是如果您的產品應用有震動例如振動臺、抗沖擊例如機車床設備等等,或者環境使用溫度有高低溫要求的時候,這時這些標準的符合性就是您選型首要依據了。


這里有幾個特別一點的技術參數我們詳細再看下:

我們都知道鹽對金屬材料的腐蝕是電化學的,對非金屬材料也有復雜的化學反應,對一個產品的腐蝕程度破壞程度還是很大的,所以做這個試驗就是看產品能達到一個什么耐受標準。

噴鹽試驗:  嚴格等級5 這個我們看一下 嚴格等級5的意思是什么。

先要說下嚴重程度3 試驗循環一次 包括:4次噴霧過程每次2小時,每次進行20小時到22小時存儲過程,之后在溫度23ºC±2ºC,相對濕度為45%到55%的環境中儲存三天。
嚴重等級5 = 把嚴重等級3的這些循環做4次。

選型小Tips:這個指標是作為有特殊需求環境的一個參考,例如海洋環境、海邊、船舶甲板等等地方的使用一定要將這個耐腐蝕影響的因素考慮進去,千萬別忽略。并且在選型后以上的幾個抗震、抗沖擊、抗腐蝕的參數也要進行小批量的產品應用環境測試試用確保達到實際環境的應用要求。

MTTF: 466年 MTTF(mean time to failure,平均失效前時間),定義為隨機變量、出錯時間等的"期望值",使用最為廣泛的一個衡量可靠性的參數。簡單說就是系統的平均壽命指系統發生失效前的平均工作時間長。是不是感覺懷疑寫錯了? 沒錯確實是466年。實際上這個MTTF沒什么太大意義,不過可以給你的產品提供一個參考,也就是你的產品需要標注MTTF的時候要把產品中所有使用的元器件的MTTF都查一下,然后計算得出你的產品的MTTF。

UL認證:UL安全試驗所是美國最有權威的,也是世界上從事安全試驗和鑒定的較大的民間機構。 它是一個獨立的、營利的、為公共安全做試驗的專業機構。


重量:24.2g
外殼:螺紋結構
尺寸:M12x1 / L=45
原材料:黃銅 白青銅-鍍層; 感應面: LCP 白色; LED窗口: PEI; 固定螺母: 黃銅 白青銅-鍍層
這幾個參數也沒什么可說的,但有時候可以給你設計整機時候的重量、尺寸、安裝方式提供參考,還有常常進出口報關的時候也會用到這些參數。

需要特別說明的是安裝:齊平安裝,齊平式電感接近開關和電容接近開關可以齊平安裝而無需留出一段空隙 。這種安裝方式相比非齊平的優勢在于有更好的機械保護功能,安裝時也不會出現傾斜。由于內部特殊的屏蔽作用,使側面徑向的磁場減小,這些接近開關的感應距離大約是非齊平安裝接近開關的60%左右。

選型小Tips:在這里齊平、非齊平是您的選型考慮因素,需要您選型時候根據您的應用做出選擇。


顯示:開關狀態 4xLED黃色 意思是表明這個傳感器有四個黃色的LED指示燈顯示他的通斷狀態,一般這類傳感器用4個LED基本上可以做到?jīng)]死角的能看見其開關狀態了。

附件:固定螺母 2  說明這個傳感器包裝內帶有安裝螺母,有的傳感器是帶螺母的有的并不帶螺母,所以買之前您一定也要看好,別拿到傳感器以后才發現沒有螺母的情況無法安裝,還要再去買螺母浪費時間。

小Tips:這里是個小細節很多人購買的時候容易忽略,有的傳感器不帶安裝螺母買完傳感器還要去買螺母。

另外提個小問題看大家知道不知道:
在我們接觸很多很多品牌的傳感器以后發現這里還有一個比較特殊的地方我們可以看到很多品牌的配有附件的傳感器只配有螺母沒有配任何墊片,有的品牌又是墊片又是螺母,你知道為什么嗎?

包裝單位:1件數 這個沒啥可說的。

接口:接插件 1xM12 觸頭:鍍金。 這里指這個傳感器是接插型的而不是帶線的傳感器,需要準備M12插頭的線纜,我看到有仿的這款傳感器直接做成有線的...... 可能仿造的人都沒見過正品吧。觸頭鍍金,這個很重要也是一個成本所在,一般接近開關類傳感器接插頭這里使用的鍍銅的居多。我們都知道金有很好的導電性和穩定性,如果產品中使用到了鍍金工藝一般就是為了提高產品的穩定性的,所以可以推斷出這款傳感器應該是從設計到生產制造都是追求穩定性的一個定位的產品。

一個接近開關傳感器產品除了技術文檔外所附帶的其他文檔都有哪些呢?我們來看一下。


關于傳感器的真真假假

近期我們一個偶然的機會了解到這款接近開關被仿冒,某寶仿冒品泛濫。

我們先看一下正品的外觀:


我們再看一下仿品的外觀


我們從外觀識別一下真假區別:

圖一、仿品外殼做工極其粗糙,螺紋毛刺很多。

圖二、ifm正品的針腳是鍍金處理的,仿品內套是塑料的針腳是黃銅的。

這種仿品基本上我們就沒必要拆解對比真假了,這屬于一眼假的仿品,大家只要拿到產品看針腳不是鍍金的,螺紋摸起來粗糙的、甚至帶尾線的就可判斷真假了。不是說笑真的很多仿冒的這個型號的傳感器是帶尾線的假到家了,我嚴重懷疑這個造假的可能都沒看過這個傳感器的正品。

以上就是關于一支接近開關傳感器的技術參數解讀舉例,從以上內容看您認為接近開關傳感器這個產品真的就那么簡單嗎?希望我們在解讀過程中對接近開關傳感器的選型小Tips對您有所幫助。
