簡單、快速辨別LED極性的方法
發布時間:2019-01-21 責任編輯:xueqi
【導讀】使用發光二極管(LED)前,辨識LED管腳的極性十分必要,本文介紹了快速辨別LED極性的方法,包括通孔封裝和表面貼裝兩種器件類型。
使用發光二極管(LED)的時候,首先要區分LED管腳的極性,才能進行焊接。一般廠家都會在LED表面上做一些正負極標記,方便識別。
通孔封裝

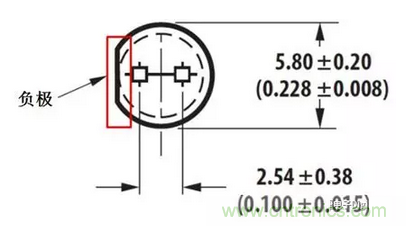

以 Broadcom 公司的發光二極管 HLMP-EG3G-VX0DD 為列, 可以通過兩種外觀識別的方法去確認它的正負極。如下圖所示,首先我們可以觀察二極管的底部,平坦的那一面是負極。

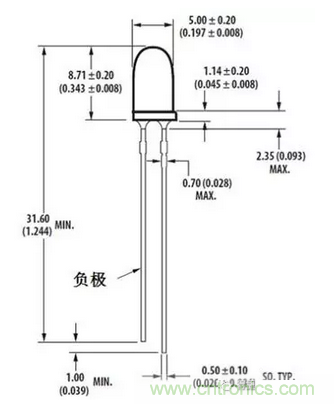

其次,也可以通過引腳的長短來判斷正負極,引腳短的那一邊是負極,如下圖所示。
表面貼裝

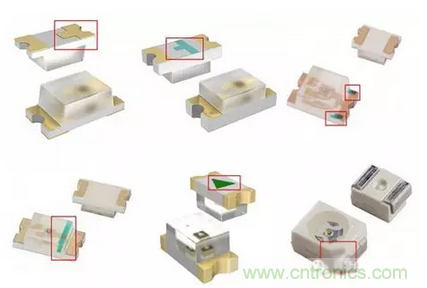

表面貼裝的發光二極管可以根據數據手冊的信息去判斷。幾乎所有表面貼裝的發光二極管都會有一個標記顯示極性,下圖是一些標記的例子。

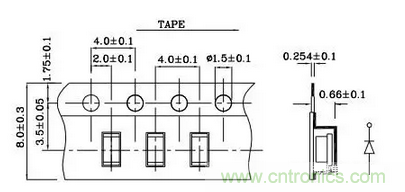

此外,很多數據手冊上也會顯示發光二極管在封裝中的方向,下圖為SunLED產品的例子。
來源:Digi-Key
