開關電源布線中各種接地方式

發布時間:2018-11-21 責任編輯:xueqi

【導讀】在開關電源布線中,基本原則是:根據實際應用,先分清楚地線的種類, 然后選擇不同的接地方式;不論何種接地方式,都須遵守“低阻 抗,低噪聲”的原則。以下將介紹開關電源實際布線過程中要考慮各種“地”的特點及接地方式。

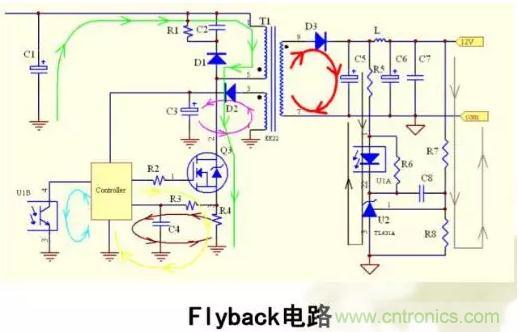

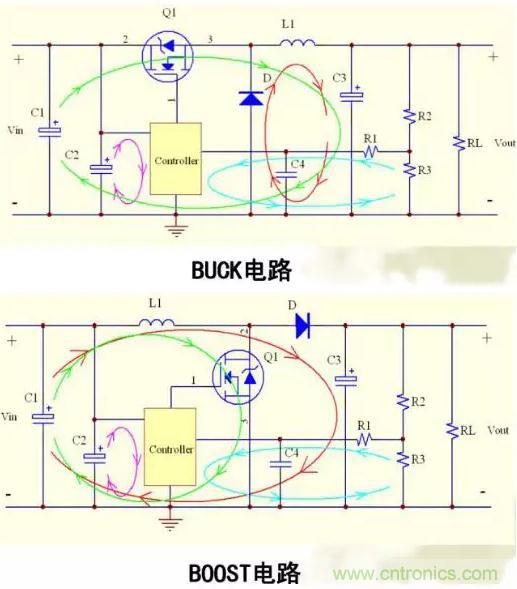

基本電路拓?fù)洵h(huán)路



功率地線

功率地線由于有大電流流過,如果處理不當就會產生很大的干擾,不能帶重載,甚至不能正常工作.

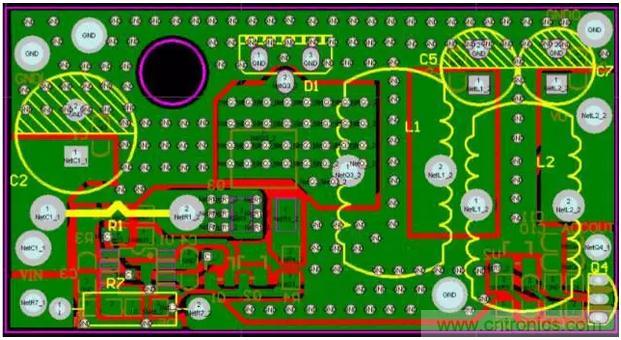

失敗案例

BUCK線路,由于使用大面積的鋪地,導致干擾太大,不能帶重載。

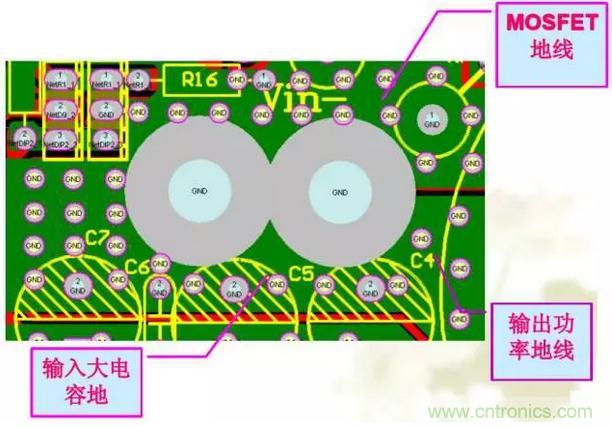

成功案例

1.2KW BOOST線路


Layout需要注意的問題

●不同的功率地線需要單獨走線
●盡量不要平行走線
●盡量減少環路面積
●必須遵循“短,粗,直”的原則;因功率 地線的di/dt較大,太長的線天線效應明 顯;太細的線會產生較大的壓降;彎曲 太多或90度的線會產生反射效應

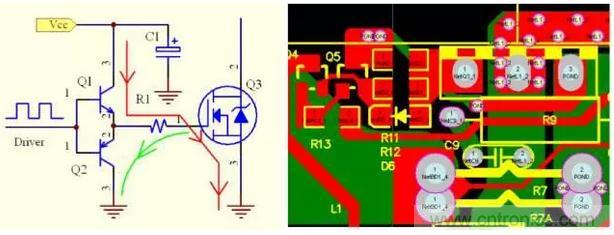

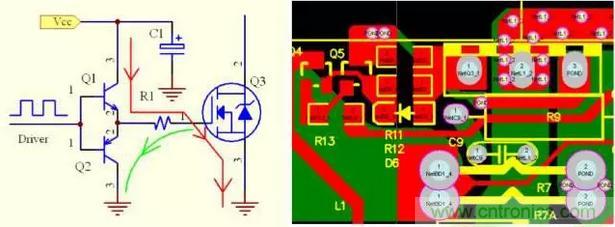

驅動地線


驅動源的地線要盡量靠近被驅動器件,以便 構成最小環路,減少振蕩與EMI問題

Y電容的接地點


●關于“源” 的概念
●“ 靜地”是源的低端
●Y電容的連接點,講究一個“靜”,很顯然上圖Y電容最佳連接點事C1的負端,以及變壓器T1的次級7腳。

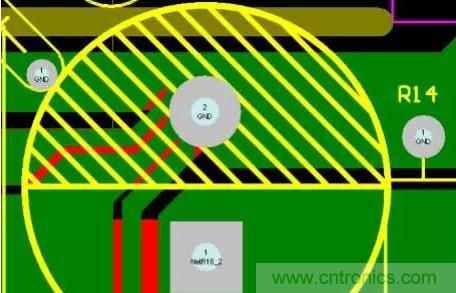

散熱器接地



散熱器處于地電位,有源器件處于射頻電位,故 散熱器工作時可以等效于一個大的共模去耦電 容,將RF電流接入地.

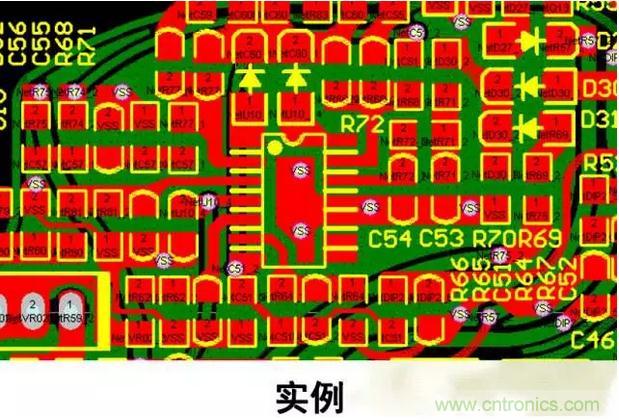

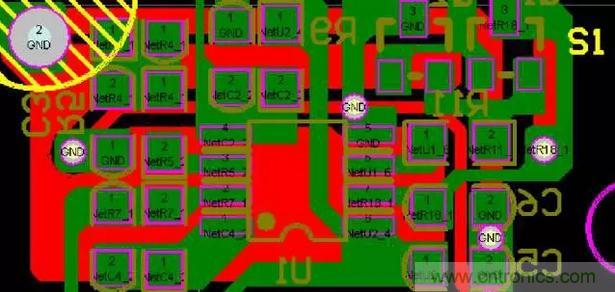

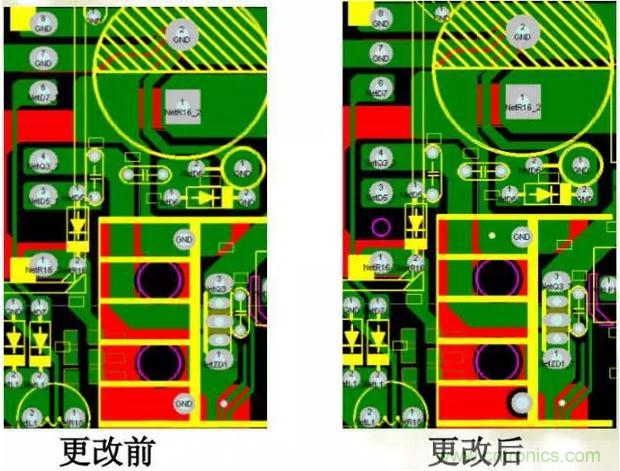

局部接地面的應用


局部接地面可以捕獲器件跟振蕩器內部產生的 RF磁通量,在高頻電路中最常見.


總結

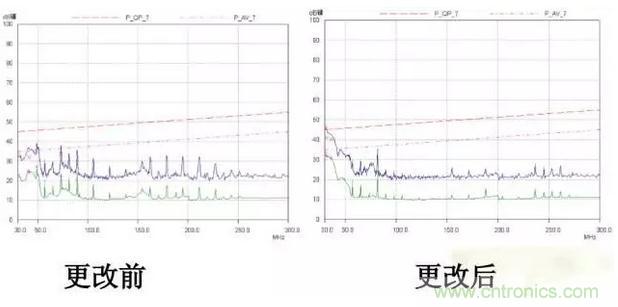

●實際布線要結合安規、EMC的要求
●關鍵是要理解“地”在電源中的作用,布線時需要權衡利弊得失
