開關電源的紋波抑制器通常使用C 型、LC型、CLC 型無源濾波器。π 型三階低通CLC 濾波器由于其結構簡單，體積小，性能高等優點得到了廣泛的應用。根據開關電源的公式，輸出紋波和輸出電容值成反比，電感內電流波動大小和電感值成反比。理論上使用標稱值大的電容、電感可以得到較好的紋波抑制效果。實際應用中，CLC 電路中不同類型的電解電容及不同標稱值的電容、電感]對電源紋波的抑制效果究竟有什么樣的影響尚無相關文章指出。因此，有必要對CLC 濾波電路進行實際測試研究。



本文采用MAX606 設計了12 V 的小功率開關電源，使用CLC 濾波器對電源輸出紋波進行抑制。通過使用不同類型電解電容及不同標稱值的電容、電感，研究了CLC 濾波器的特性，得到了降低小功率開關電源紋波的簡單方法。



1、電路設計



MAX606 是一款小型CMOS 升壓式DC/DC 轉換器，其輸入范圍3.0～5.5 V，輸出固定5 V/12 V 或可調輸出范圍Vin～12.5 V，精度為±4%。MAX606 的開關頻率高達1 MHz，在5 V輸出時可提供高達180 mA 的電流，廣泛應用于PCMCIA 卡、存儲卡、數碼相機和手持式儀器中。

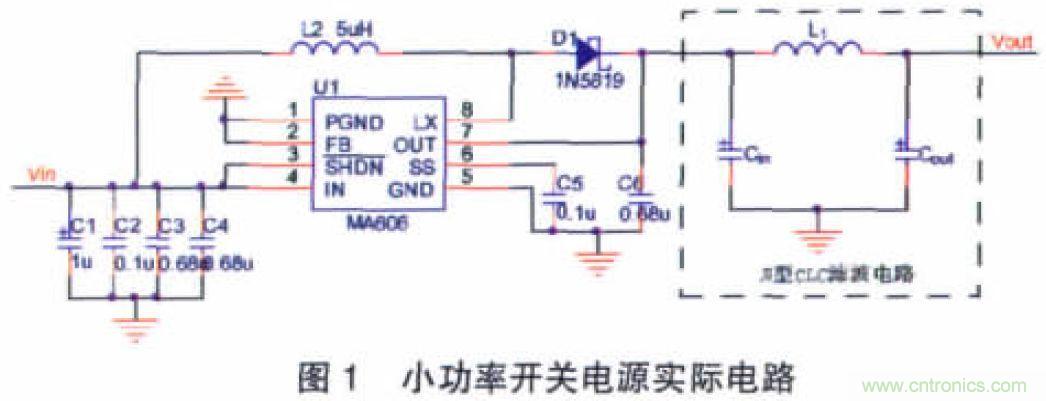

設計電路如圖1 所示，測試時輸入端使用3.6 V 的鋰電池進行供電，使用π 型CLC 低通濾波電路對MAX606 輸出端進行紋波濾波。



圖1 虛線框內為CLC 濾波電路，通過更改Cin、Cout、L1 的相關參數，研究其對輸出紋波的抑制特性。





2、π 型CLC 濾波特性分析

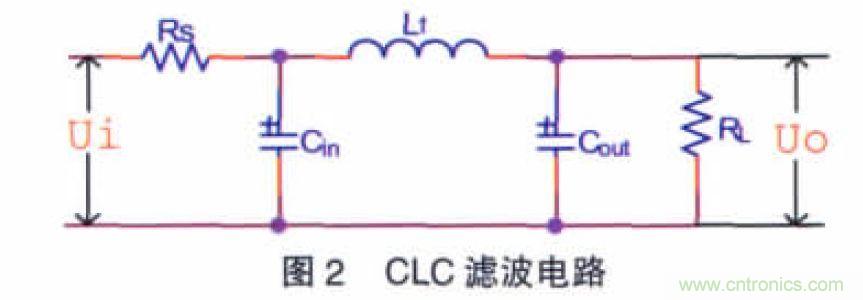

考慮到電源輸出阻抗，將圖1 虛線框中所示CLC 電路的等效電路用圖2 表示，為了便于分析加入了負載RL，RS為電源輸出阻抗。





圖2 中Ui為開關電源的輸出端，Uo為輸出到負載兩端的電壓。



2.1 CLC 濾波電路理論分析

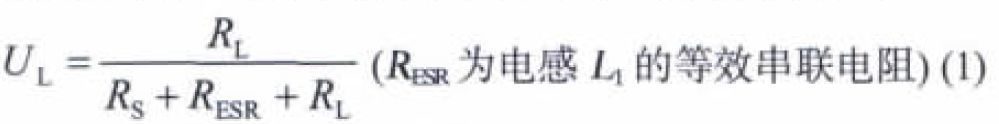

電源信號輸入C1兩端之后，負載RL上的直流電壓為：





式（1）表明加入電感L 將使UL 變小，影響電源的負載調整率。若要使輸出電壓穩定，應選用等效串聯電阻小的電感器件，電感器的等效串聯電阻由其繞制導線的直流電阻決定。



對于開關電源輸出而言，其交流信號即為電源紋波信號根據CLC 濾波電路傳遞函數：





從式（2）可以看出，隨頻率增大，紋波衰減越大；Cin、Cout 越大，紋波衰減越大，因此，π 型CLC 濾波器對電源紋波有一定的抑制作用。但是，式（2）是在L、C 均為理想情況下得出的，并未考慮實際電感電容的材料及它們的寄生參數。



2.2 實際測試分析



測試數據由泰克示波器TDS2022B (200 MHz、2 GS/s)、交流數字毫伏表KH-DD 型(10 Hz～2 MHz)測量所得，負載使用ZX21 型直流多值電阻器。



2.2.1 無濾波電路時電源輸出紋波波形

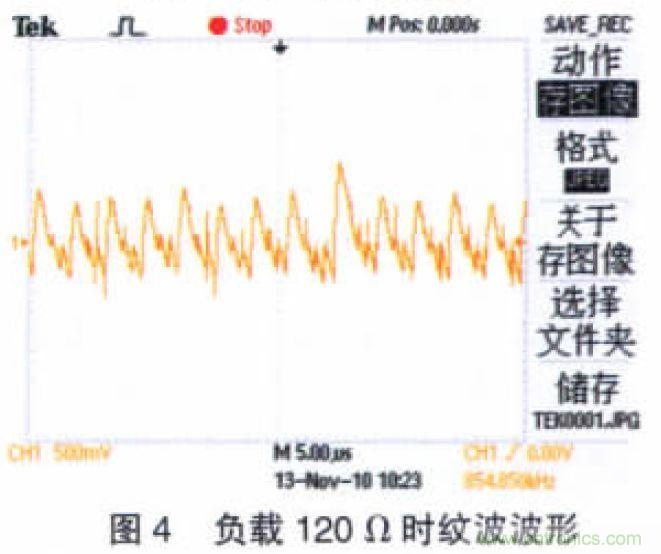

圖3 所示為空載時MAX606 輸出電壓紋波波形(Uo≈12 V)，即開關紋波，其頻率為1.18 kHz，波形穩定，Vpp=240 mV。圖4 所示為負載120 Ω 時輸出電壓的紋波波形，從圖4 中可以看出加入負載后電源紋波變得比較復雜，其最高Vpp達到1.2 V。為系統供電時，該紋波將會對系統造成嚴重危害，必須對此紋波進行抑制。



2.2.2 π 型CLC 濾波電路中不同類型電解電容下紋波隨負載的變化

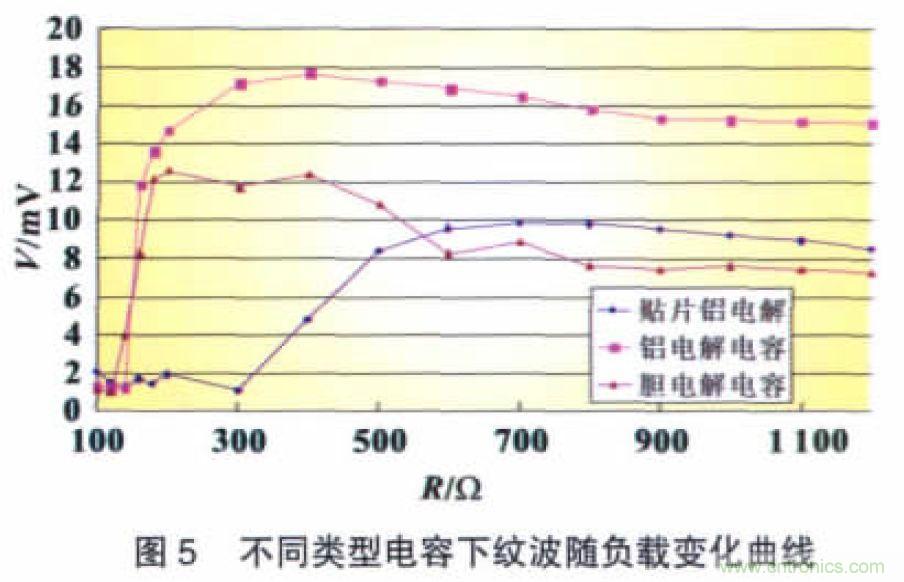

在圖1 的CLC 濾波電路中，Cin、Cout 分別使用三種常見類型的電解電容（容值為220 μF/16 V），電感使用環形電感（電感值120 μH），依次改變負載大小，使用交流毫伏表測量其紋波電壓有效值，得到如圖5 所示的曲線圖。









從圖5 曲線可以看出，隨負載阻值逐漸增大，電源紋波有效值先急劇增大，后逐漸減小，在160 Ω 時三種類型電解電容輸出紋波均很低，滿足一般系統的電源紋波要求。從圖5 還可以看出整體水平上，普通直插式鋁電解電容紋波抑制能力最差，貼片鉭電解次之，貼片鋁電解濾波效果最佳。當負載阻值小于500 Ω 時，貼片鋁電解濾波效果最佳。當負載阻值大于500 Ω 時，鉭電解的濾波效果是最佳的。



圖6 所示為負載是300 Ω 時不同類型電解電容下所測量到的紋波波形，可以明顯看出使用貼片鋁電解紋波最小，使用普通鋁電解紋波較大且紋波具有毛刺，使用貼片鉭電解紋波有所減小且毛刺也有很大程度的改善。





圖7 所示為負載120 Ω 時不同類型電解電容下所測量得到的紋波波形。對比圖4 可以看出，經過π 型CLC 濾波后，紋波已被抑制到很小范圍。從圖7 可以看出，此時鉭電解電容的紋波抑制能力最好，紋波波形中毛刺幅度也變小。





綜上所述，考慮到實際工作時，一般電路所需電流均為數十毫安，在整體水平上推薦濾波電路使用貼片鋁電解電容。當負載很重（負載值?。r(shí)，則推薦使用鉭電解電容器。



2.2.3 不同電感值下紋波隨負載的變化



電容固定（貼片鉭電解220 μF/16 V），改變圖1 中CLC 濾波電路的電感值大小，測量不同負載時紋波的有效值，得到如圖8 所示的曲線圖，其中電感使用的是弓形電感。





從圖8 中可以看出，隨電感值增大，電源紋波減小，對于mH 級電感消除紋波效果非常明顯。采用1 mH 電感時，紋波電壓有效值僅3 mV，采用4.7 mH 時，紋波電壓有效值可降低至1.8 mV。

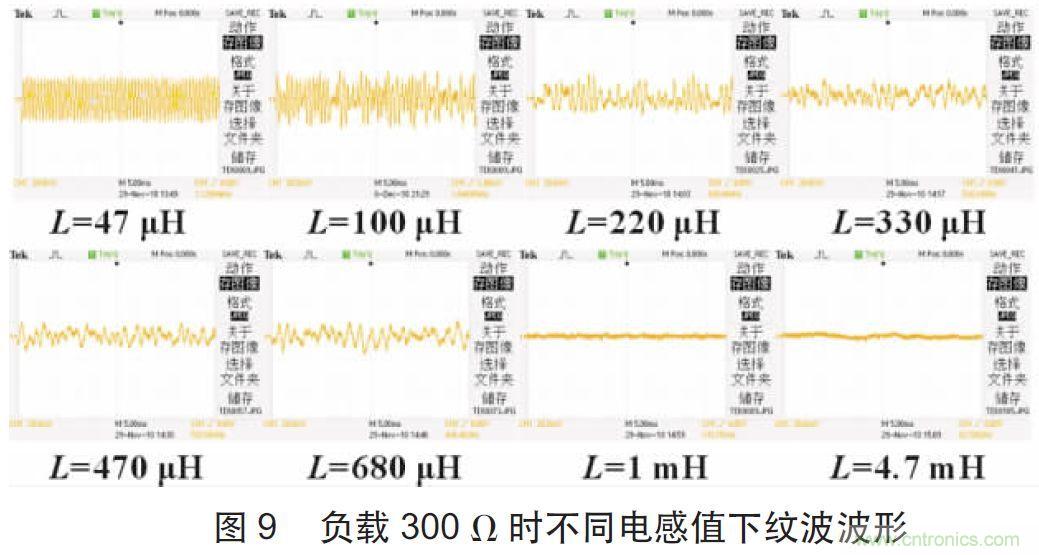

圖9 所示為負載為300 Ω 時不同電感值下紋波波形圖，從圖9 中可以看出，隨電感值增大，紋波被抑制程度越大，輸出紋波越小。當電感值增大到1 mH 時，紋波效果最好，且輸出基本上沒有毛刺。





2.2.4 不同電容值下負載對紋波的影響

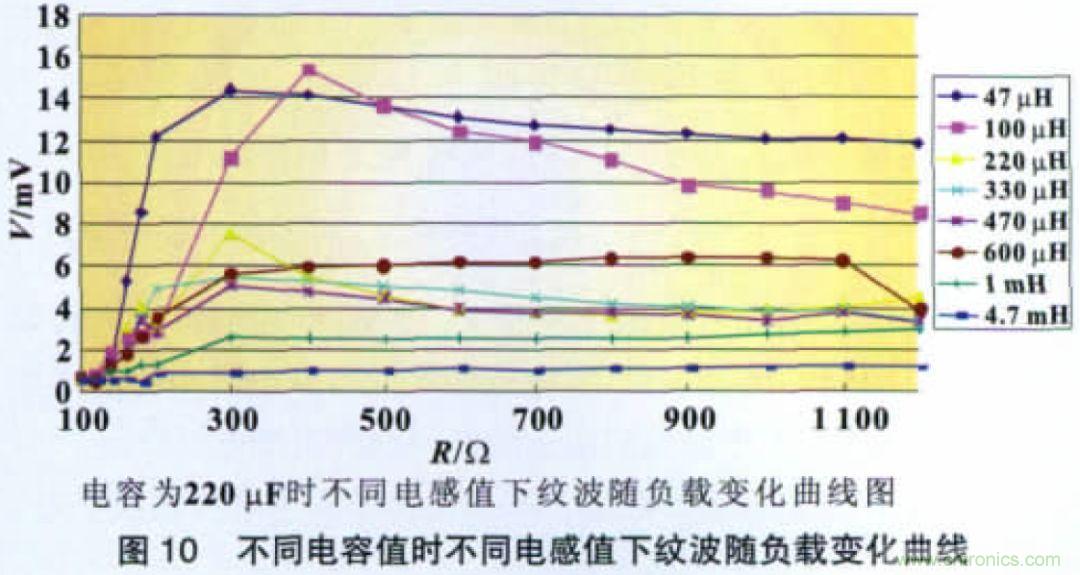

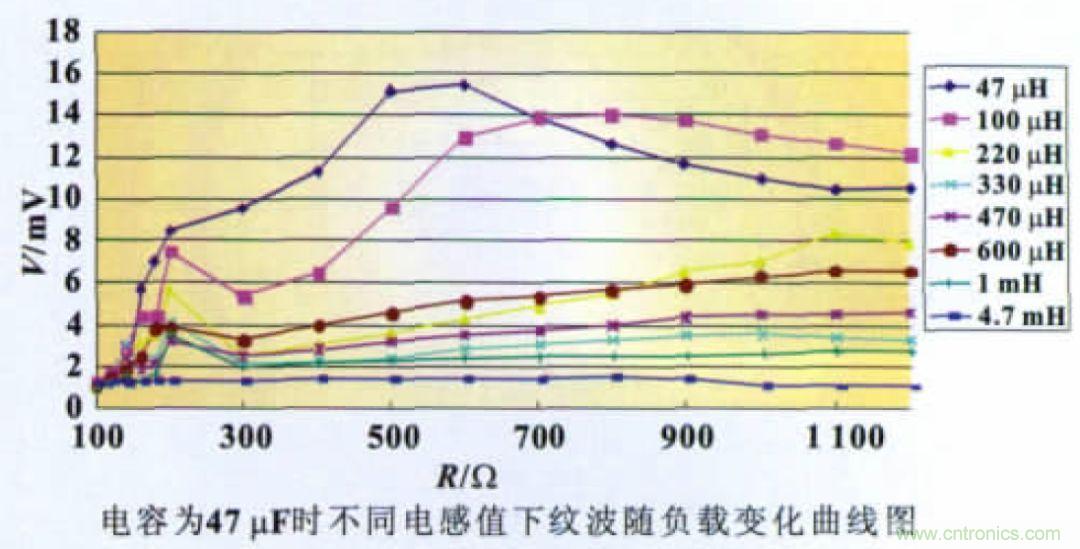

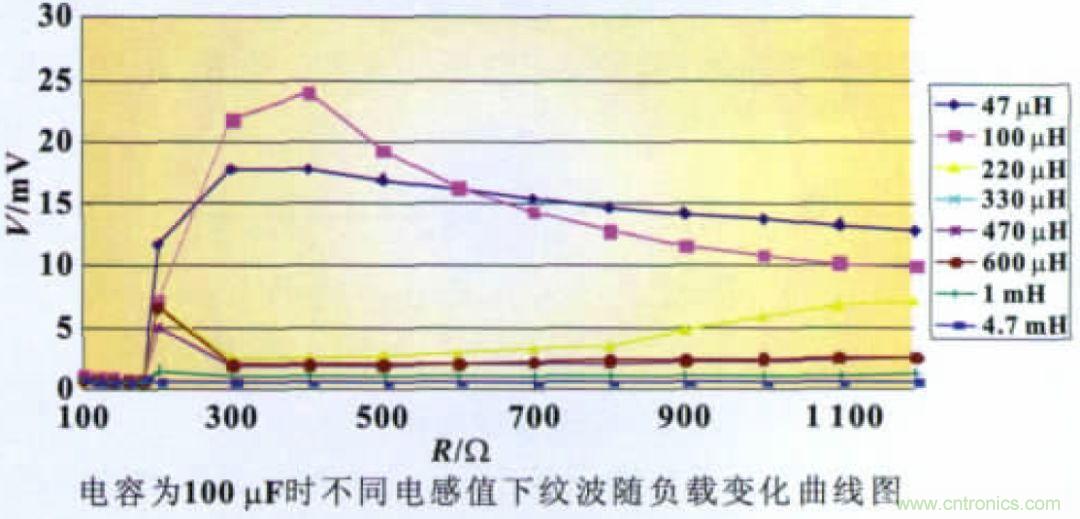

圖10 所示為在不同電容值（貼片鉭電解）下，改變電感和負載并測量負載上的電源紋波有效值所得出的曲線圖。



從圖10 中可以看出，隨電感、負載的變化紋波抑制趨勢大體相同，可以看出電容的增大對紋波的抑制較小，且紋波有效值并不隨電容值的增大而得到抑制，電感值的增大對電源紋波的抑制起決定性的作用。但是，選擇電容值時宜選取100 μF 以上的電容，才可以得到較好的紋波抑制效果。









3、總結



π 型CLC 濾波電路在小功率開關電源中能夠起到較好的紋波抑制效果，通過改變電解電容的類型，調整電容值和電感值的大小，能夠顯著提高抑制紋波性能。對CLC 濾波電路進行的特性分析能夠?yàn)樵O(shè)計高質量小功率開關電源提供參考。
