你的位置:首頁(yè) > 電源管理 > 正文

石墨烯在電化學(xué)儲(chǔ)能過(guò)程中的理論應(yīng)用

發(fā)布時(shí)間:2017-08-09 責(zé)任編輯:susan

【導(dǎo)讀】本文將詳解目前石墨烯在電化學(xué)過(guò)程中的理論計(jì)算結(jié)果,以超級(jí)電容器、鋰離子電池和ORR過(guò)程為典型代表,學(xué)習(xí)重要結(jié)論,加深對(duì)石墨烯功能的理解,也為新型石墨烯基電化學(xué)儲(chǔ)能器件提供研究思路。

石墨烯由于具有二維平面幾何特征和獨(dú)特的電子行為被廣泛用于電化學(xué)儲(chǔ)能研究領(lǐng)域,改善諸如超級(jí)電容器、鋰離子電池的輸出性能和提高氧還原過(guò)程(ORR)電催化活性。目前文獻(xiàn)中大量實(shí)驗(yàn)結(jié)果報(bào)道也證實(shí)了石墨烯對(duì)不同儲(chǔ)能領(lǐng)域場(chǎng)合的作用。同時(shí),研究者們也進(jìn)行了大量的理論計(jì)算,從原子和電子的層次對(duì)石墨烯的作用機(jī)制進(jìn)行解釋。

石墨烯電化學(xué)儲(chǔ)能的基本理論

從電化學(xué)角度來(lái)講,石墨烯在儲(chǔ)能器件中所起的作用主要有四種:一種是石墨烯不參與電化學(xué)反應(yīng),僅僅通過(guò)與電解液形成雙電層作用來(lái)存儲(chǔ)電荷,提高電容效果,這種情況主要出現(xiàn)在超級(jí)電容器中;另一種則是與活性物質(zhì)發(fā)生電化學(xué)反應(yīng),通過(guò)電子轉(zhuǎn)移而產(chǎn)生法拉第電流,并為電化學(xué)反應(yīng)的生成物提供存儲(chǔ)場(chǎng)所,如鋰離子電池等,或者雖然不發(fā)生電化學(xué)反應(yīng),但是可以通過(guò)與生成物相互作用而將其固定,同樣提供存儲(chǔ)場(chǎng)所,如鋰硫電池;同時(shí),石墨烯還可以為電化學(xué)反應(yīng)提供催化效果,降低電化學(xué)反應(yīng)所需的能量勢(shì)壘,如ORR等;還有一種則是利用自身導(dǎo)電性提高電極的電導(dǎo)率,降低充放電過(guò)程中的歐姆電阻。本文主要圍繞前面三種作用展開(kāi)。

石墨烯在儲(chǔ)能體系中的電化學(xué)行為與其電子結(jié)構(gòu)息息相關(guān)。正確認(rèn)識(shí)其電子結(jié)構(gòu)將是更好利用石墨烯材料的有效前提,并且也可以為具體應(yīng)用領(lǐng)域中石墨烯材料的電子結(jié)構(gòu)調(diào)整提供指導(dǎo)思路。

石墨烯電子結(jié)構(gòu)特征

1.石墨烯及其缺陷類(lèi)型

石墨烯屬于由雙原子基點(diǎn)組成的三角布拉維點(diǎn)陣。由于相鄰的兩個(gè)碳原子位置不等同,石墨烯晶格可以分為兩個(gè)亞點(diǎn)陣,每個(gè)亞點(diǎn)陣都是三角布拉維格子。相鄰兩個(gè)C原子的間距為0. 142 nm,鍵角為120°,與分子苯中的數(shù)值相同。平面內(nèi)部C 原子通過(guò)三個(gè)σ相互相連,在垂直平面上碳原子的pz軌道形成離域的π鍵。圖1給出了石墨烯的結(jié)構(gòu)示意圖。

圖1.石墨烯的結(jié)構(gòu)特征:(1)晶體結(jié)構(gòu);(2)布里淵區(qū)

布里淵區(qū)的三個(gè)高對(duì)稱(chēng)點(diǎn)是Τ, K 和M, 分別是六邊形的中心、角和邊的中心,見(jiàn)圖1(2)。

石墨烯的能帶結(jié)構(gòu)非常特殊,在倒易空間的K /K’處出現(xiàn)線(xiàn)性色散,即此處附近石墨烯電子能量線(xiàn)性變化,同時(shí)此處電子態(tài)密度為零。完整石墨烯的費(fèi)米能級(jí)與Dirac點(diǎn)重合,在費(fèi)米能級(jí)附近成鍵的π態(tài)和反鍵的π*態(tài)雙重簡(jiǎn)并。

在石墨烯實(shí)際制備過(guò)程中,往往難以得到完整的石墨烯,總是存在各種缺陷。同時(shí)為了改善石墨烯的電子結(jié)構(gòu),賦予其不同的化學(xué)性能,研究者也會(huì)對(duì)石墨烯晶格進(jìn)行調(diào)整,引入部分缺陷或異原子。石墨烯上常見(jiàn)的缺陷為Stone-Wales(SW)缺陷、單空位(V1)缺陷、雙空位(V2)缺陷和多原子缺陷,同時(shí)還會(huì)存在一維線(xiàn)形缺陷和晶界引起的缺陷等。

存在SW缺陷的石墨烯并沒(méi)有丟失C原子,只是將某個(gè)C—C鍵旋轉(zhuǎn)了90°,相鄰的四個(gè)六邊形變成兩個(gè)五邊形和兩個(gè)七邊形,所以此類(lèi)缺陷也常稱(chēng)為55-77缺陷。該缺陷的形成能非常高,缺陷位置相對(duì)固定。

當(dāng)石墨烯失去一個(gè)C原子后,會(huì)出現(xiàn)一個(gè)空位,產(chǎn)生V1缺陷。由于C原子的缺失,石墨烯上會(huì)出現(xiàn)三個(gè)具有未飽和懸掛鍵的C原子,此時(shí)石墨烯發(fā)生Jahn-Teller形變,其中兩個(gè)C 原子相互靠近形成五邊形,只留下一個(gè)懸掛鍵。從而出現(xiàn)一個(gè)5元環(huán)和一個(gè)9元環(huán)。該缺陷的形成能也非常高,但是其遷移能壘較低,在較低溫度下就可以在石墨烯表面發(fā)生遷移。

當(dāng)兩個(gè)相鄰的碳原子除去后,石墨烯上會(huì)出現(xiàn)V2缺陷。此時(shí)石墨烯上的4個(gè)6元環(huán)會(huì)變成兩個(gè)5元環(huán)和一個(gè)8元環(huán),即585-V2。該缺陷的形成能與單空位相當(dāng)。

除了點(diǎn)缺陷之外,石墨烯內(nèi)部還存在一維的線(xiàn)缺陷。一種是將不同取向的石墨烯微晶分開(kāi)的晶界,通常由5元環(huán)、8元環(huán)組成。還有一種則是石墨烯的邊緣。由于具有懸掛鍵,邊緣結(jié)構(gòu)式通常為armchair和zigzga取向。然而當(dāng)這兩種邊緣有碳原子丟失時(shí),邊緣的六元環(huán)中間會(huì)產(chǎn)生五元環(huán)和七元環(huán)。

2. 原子摻雜

N 原子經(jīng)常引入到石墨烯內(nèi)部來(lái)調(diào)控其電子結(jié)構(gòu)。N摻雜石墨烯可以通過(guò)含N 前驅(qū)體對(duì)石墨烯或者氧化石墨烯后處理得到缺陷點(diǎn)的存在會(huì)減少N摻雜的形成能,所以N在缺陷石墨烯的摻雜比完整石墨烯容易,在N 摻雜之前有意引入缺陷會(huì)提高摻雜效果。對(duì)于完整石墨烯,由于N原子之間存在排斥力,N 原子摻雜位置分布比較分散,但是當(dāng)存在缺陷時(shí),由于缺陷與N之間的吸引力,缺陷附近區(qū)域N的分布將會(huì)非常集中。

B原子也經(jīng)常引入石墨烯來(lái)調(diào)整其電子結(jié)構(gòu)。由于B比C缺少一個(gè)電子,摻B之后石墨烯費(fèi)米能級(jí)向低能級(jí)方向移動(dòng),與Dirac點(diǎn)不再重合。此外,S、P等原子也用來(lái)?yè)诫s改進(jìn)石墨烯的電子結(jié)構(gòu)。

圖2給出了SW缺陷、V1和V2缺陷的具體結(jié)構(gòu)。圖3為完整石墨烯、585-V2 石墨烯、SW缺陷石墨烯和石墨化N石墨烯的電子能帶圖。

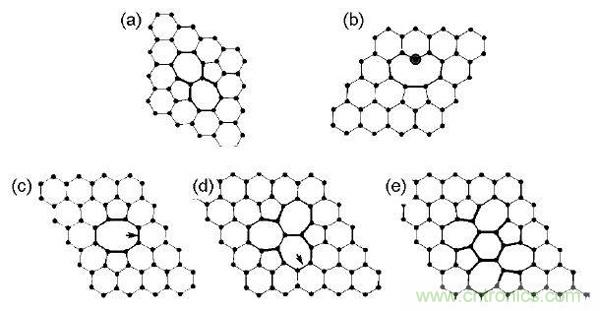

圖2.不同種類(lèi)石墨烯缺陷:(a)S-W缺陷;(b)V1缺陷;(c)585-V2缺陷;(d) 555777-V2 缺陷;(e) 555-6-777-V2缺陷

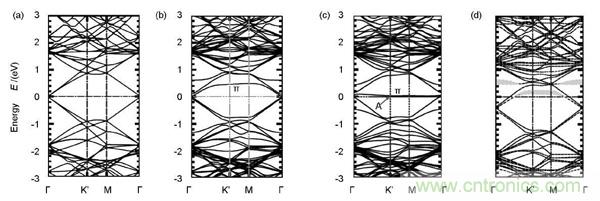

圖3.不同類(lèi)型石墨烯能帶結(jié)構(gòu):(a)完整石墨烯;(b)585-V2缺陷;(c)S-W缺陷;(d)N 石墨烯

下面根據(jù)石墨烯在儲(chǔ)能器件中所起的不同作用,分別從超級(jí)電容器、鋰離子電池和ORR過(guò)程對(duì)目前的理論研究進(jìn)展進(jìn)行討論。

超級(jí)電容器

完整的石墨烯量子電容非常小,在充電或放電過(guò)程中難以為電子提供足夠的能態(tài)來(lái)存儲(chǔ)電荷。為了提高石墨烯的量子電容,首先考慮到的是在石墨烯中引入缺陷結(jié)構(gòu),改善石墨烯在費(fèi)米能級(jí)處的DOS。對(duì)于SW缺陷,由于費(fèi)米能級(jí)處存在五元環(huán)和八元環(huán)碳原子上pz態(tài)組成的能帶,該能帶將會(huì)容納額外的電子,進(jìn)而提高石墨烯可聚集的電量。同時(shí),由于存在pz準(zhǔn)局域態(tài),V2缺陷中缺陷附近的C原子也會(huì)容納額外的電子。SW缺陷在作為負(fù)極時(shí)存儲(chǔ)電荷非常有效,而V2缺陷則在作為正極時(shí)表現(xiàn)出良好的電荷存儲(chǔ)行為。晶格中C原子被N和B替換后都會(huì)對(duì)量子電容產(chǎn)生影響,前者對(duì)正偏壓范圍內(nèi)量子電容提高,后者則是對(duì)負(fù)偏壓范圍內(nèi)量子電容提高。

同時(shí),科學(xué)家還詳細(xì)討論了石墨烯的層數(shù)、應(yīng)力和表面褶皺等局部結(jié)構(gòu)對(duì)量子電容的影響。由于單層石墨烯帶密度較低,難以有效屏蔽電極中產(chǎn)生的額外電荷,所以電壓容易隨電荷增加而迅速提高,電容效果較差。當(dāng)石墨烯層數(shù)提高后,所能容納的電荷數(shù)提高,量子電容相應(yīng)提高。

圖4為完整石墨烯、SW石墨烯、V1石墨烯、V2石墨烯、摻N石墨烯和摻B石墨烯量子電容的比較。當(dāng)石墨烯在平面某個(gè)方向上尺度有限時(shí)會(huì)形成納米帶,此時(shí)電子結(jié)構(gòu)特征與量子電容與完整石墨烯相比具有較大的變化。

過(guò)渡金屬原子也會(huì)對(duì)石墨烯的電子結(jié)構(gòu)產(chǎn)生影響,并在石墨烯的空位上產(chǎn)生較強(qiáng)的吸附作用。

圖4.不同結(jié)構(gòu)石墨烯量子電容:(a) 缺陷石墨烯;(b) N摻雜石墨烯;(c) N、B摻雜石墨烯

鋰離子電池

鋰離子電池的石墨烯理論研究主要集中在兩個(gè)方面,首先是容量問(wèn)題,涉及到Li 與石墨烯的相互作用,再就是Li 離子在石墨烯上的擴(kuò)散問(wèn)題,這與鋰離子電池的倍率性能緊密相連,主要包括Li在石墨烯表面平行方向的擴(kuò)散和穿過(guò)石墨烯表面的擴(kuò)散。

1.容量與相互作用能

(1)完整石墨烯

Li 在完整石墨烯表面的相互作用研究表明,Li穩(wěn)定存在于石墨烯的C六元環(huán)中間,組成環(huán)的六個(gè)碳原子都與Li產(chǎn)生相互作用,而Li 在兩個(gè)碳原子的橋接位置和單個(gè)碳原子的頂端位置時(shí)的相互作用非常弱。Li與C六元環(huán)的相互作用具有離子鍵特征,電荷從Li向石墨烯轉(zhuǎn)移,遷移的電子主要集中在Li和C六元環(huán)之間的區(qū)域,所以L(fǎng)i原子上面區(qū)域和石墨烯上C-C鍵上的電子減少。當(dāng)Li 吸附在石墨烯表面時(shí),石墨烯的電子結(jié)構(gòu)有了一定的變化。由于Li的電子進(jìn)入石墨烯的π*帶,體系費(fèi)米能級(jí)明顯上移,進(jìn)入導(dǎo)帶,同時(shí)Li的2s態(tài)由于電荷轉(zhuǎn)移位于高于費(fèi)米能級(jí)的位置,此時(shí)石墨烯仍然有Dirac點(diǎn),但是由于電荷從Li轉(zhuǎn)移到了石墨烯,費(fèi)米能級(jí)變得略高于狄拉克點(diǎn)。

科學(xué)家發(fā)現(xiàn),Li與石墨烯的吸附能大于0,表明Li與完整石墨烯不會(huì)自動(dòng)發(fā)生吸附作用,難以形成穩(wěn)定化合物。而對(duì)于少層石墨烯,Li 則會(huì)與之自動(dòng)發(fā)生反應(yīng)。當(dāng)Li進(jìn)入少層石墨烯的層間時(shí),Li與碳原子的相互作用受層間范德華力的影響,并且該影響隨著Li含量變化而變化。計(jì)算結(jié)果表明,少層石墨烯存儲(chǔ)Li的容量低于本體石墨。Li可以進(jìn)入任何層數(shù)的少層石墨烯中,但是只能進(jìn)入石墨烯層間,不能存在于少層石墨烯的表面。對(duì)于兩層石墨烯,當(dāng)含量低時(shí)Li具有非常強(qiáng)的插層作用。當(dāng)石墨烯層數(shù)繼續(xù)增加時(shí),Li首先進(jìn)入最外面的石墨烯層間,而不是中間的層間。隨后Li根據(jù)石墨烯層數(shù)的不同而具有不同的嵌入行為,或進(jìn)入同樣的最外層間,或進(jìn)入另一個(gè)最外層間或者進(jìn)入內(nèi)部層間。

另外,當(dāng)采用Li在本體Li金屬的狀態(tài)作為參考態(tài),考察了Li在石墨烯上的吸附行為。采用該參考態(tài)時(shí),Li在石墨烯表面的吸附能為負(fù)值,說(shuō)明可以發(fā)生吸附,但是容量仍然低于石墨。石墨烯上不同Li原子之間存在庫(kù)倫排斥力,當(dāng)Li的濃度很低時(shí)Li傾向于在石墨烯表面分散,故當(dāng)濃度非常低時(shí)Li可以吸附在石墨烯上。但隨著Li增多,Li原子之間由于相互吸引會(huì)形成團(tuán)簇而與石墨烯發(fā)生相分離,所以石墨烯的容量比石墨低。作者分析了Li團(tuán)簇在石墨烯的吸附,發(fā)現(xiàn)吸附到石墨烯上團(tuán)簇的內(nèi)聚能高于孤立團(tuán)簇的內(nèi)聚能,表明前者更為穩(wěn)定。團(tuán)聚進(jìn)一步發(fā)展則會(huì)形成枝晶。

(2) 缺陷及雜化石墨烯

Li與帶有缺陷的石墨烯的相互作用與完整石墨烯具有較大的差異。Li與585的V2 缺陷石墨烯作用時(shí),由于Li電子的轉(zhuǎn)移,V2石墨烯上費(fèi)米能級(jí)附近原來(lái)近乎水平的能帶由于部分被電子占據(jù)而能量降低。然而,費(fèi)米能級(jí)仍然在Dirac 點(diǎn)下方。Li與SW缺陷的石墨烯作用時(shí),費(fèi)米能級(jí)升高超過(guò)Dirac點(diǎn)而進(jìn)入導(dǎo)帶,同時(shí)SW缺陷出現(xiàn)的那條近乎水平的能帶也部分被占據(jù)。

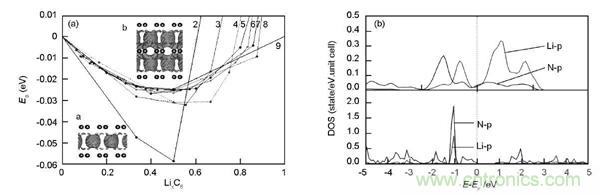

圖5.不同結(jié)構(gòu)石墨烯與Li相互作用:(a)少層石墨烯; (b) Li與摻N石墨烯的態(tài)密度

圖6.Li在缺陷石墨烯上電子差分密度圖:(a, d)完整石墨烯;(b, e) V1缺陷;(c,f)V2缺陷

2.擴(kuò)散

在鋰離子電池系統(tǒng)中,石墨烯除能夠存儲(chǔ)Li之外,還有一個(gè)重要的考察因素是石墨烯對(duì)Li離子擴(kuò)散過(guò)程的影響,這直接影響鋰離子電池的快速充放電行為。擴(kuò)散過(guò)程包括兩方面,Li在石墨烯表面上并以與表面平行的方向進(jìn)行擴(kuò)散,另外一種是穿過(guò)石墨烯平面,以與平面垂直的方向擴(kuò)散。

計(jì)算表明,Li在完整石墨烯表面的擴(kuò)散勢(shì)壘是0. 32 eV,表明Li易沿著石墨烯表面擴(kuò)散,利用石墨烯作為負(fù)極時(shí)往往具有良好的倍率性能??茖W(xué)家的計(jì)算結(jié)果表明,當(dāng)Li在完整石墨烯上沿著六元環(huán)中心頂部—C—C鍵中間六元環(huán)中心頂部路徑擴(kuò)散時(shí),最高的能量阻礙在Li跨過(guò)C—C鍵的位置,能量勢(shì)壘為0. 311 eV;沿著六元環(huán)中心頂部—C原子頂部六元環(huán)中心頂部擴(kuò)散時(shí),C原子頂點(diǎn)為能量壁壘,0. 337 eV。當(dāng)Li在兩層石墨烯的層間擴(kuò)散時(shí),同樣具有較低的擴(kuò)散能壘。

石墨烯的缺陷對(duì)Li在平行石墨烯平面方向的擴(kuò)散行為具有重要影響。Li在585結(jié)構(gòu)的V2缺陷中擴(kuò)散時(shí),由于缺陷產(chǎn)生的能量陷阱,Li很容易被固定在缺陷區(qū)域。該缺陷上的擴(kuò)散阻礙為0. 17 eV,而V1的擴(kuò)散阻礙則是0. 24 eV,都小于完整石墨烯(0. 311 eV),所以該能量陷阱可以很大程度上減小Li的擴(kuò)散勢(shì)能,進(jìn)一步改善Li在石墨烯表面的擴(kuò)散行為。

石墨烯內(nèi)部經(jīng)常出現(xiàn)晶界,尤其在通過(guò)CVD法制備的石墨烯中更是常見(jiàn)。晶界缺陷也會(huì)對(duì)石墨烯費(fèi)米能級(jí)附近的電子態(tài)產(chǎn)生影響??茖W(xué)家對(duì)此進(jìn)行研究,結(jié)果為L(zhǎng)i在石墨烯上最穩(wěn)定的吸附位置在晶界上。以上缺陷結(jié)構(gòu)對(duì)Li的吸附能力都優(yōu)于完整石墨烯。Li原子在石墨烯在平行和垂直晶界的擴(kuò)散行為結(jié)果表明,Li原子在晶界上的平行擴(kuò)散能壘明顯低于垂直晶界的擴(kuò)散,說(shuō)明Li原子很難橫向穿過(guò)晶界而到另外一個(gè)微晶區(qū)域。

Li在石墨烯片層垂直方向的擴(kuò)散行為也對(duì)鋰離子電池的倍率性能產(chǎn)生重要的影響。Li透過(guò)完整石墨烯擴(kuò)散時(shí),由于庫(kù)倫排斥力,能量勢(shì)壘非常高,為9. 8 eV,所以L(fǎng)i難以通過(guò)六元環(huán)中心穿過(guò)完整石墨烯表面。當(dāng)存在空位缺陷時(shí),擴(kuò)散阻礙降低??茖W(xué)家結(jié)合實(shí)驗(yàn)和理論計(jì)算了Li在不同石墨烯上穿過(guò)時(shí)的能量勢(shì)壘,分別為完整石墨烯為10. 2eV,SW 缺陷位6. 35 eV,V1 為8. 86 eV,V2-585為2. 36 eV。所以從V2缺陷開(kāi)始,Li基本可以透過(guò)石墨烯片層發(fā)生擴(kuò)散。

圖7.Li離子擴(kuò)散過(guò)程:(a)平行石墨烯表面;(b)平行石墨烯晶界;(c)透過(guò)石墨烯平面

ORR過(guò)程

燃料電池可以直接將化學(xué)能轉(zhuǎn)變成電能,具有轉(zhuǎn)化效率高,功率密度高和無(wú)污染的優(yōu)點(diǎn)。O2還原反應(yīng)是制約燃料電池發(fā)展的重要因素。該反應(yīng)可以通過(guò)兩種路徑發(fā)生,第一是四電子過(guò)程,O2得到四個(gè)電子直接還原成H2O;第二是效率較低的兩電子過(guò)程,O2轉(zhuǎn)變?yōu)镠2O2。由于利用效率高,四電子過(guò)程的催化劑研究非常重要。

石墨烯催化效果計(jì)算表明,O2分子與完整石墨烯片層的吸附能都非常小,二者的距離也較大,大于2. 6 ?。雖然O2分子與石墨烯形成弱的離子鍵,但是由于反應(yīng)過(guò)程中后續(xù)步驟所需能量非常高,并且生成的OOH也難以吸附在完整石墨烯上,所以完整的石墨烯沒(méi)有O2催化活性。由于N的電負(fù)性強(qiáng)于C,N周?chē)腃原子帶有正電荷,并且具有一定的自旋電荷。研究表明,當(dāng)碳原子的自旋電荷密度或原子電荷密度高于0. 15時(shí)就會(huì)具有ORR的電化學(xué)活性。另外,科學(xué)家采用周期結(jié)構(gòu)石墨烯模型詳細(xì)探討了完整石墨烯和摻N石墨烯上ORR過(guò)程,見(jiàn)圖8,同時(shí)還計(jì)算了N石墨烯上N含量對(duì)ORR過(guò)程的影響,發(fā)現(xiàn)4% ~5%的N含量對(duì)于應(yīng)用是比較合適的。

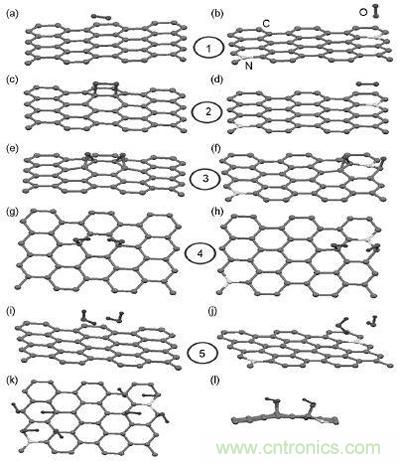

圖8.ORR在(左)完整石墨烯和(右)N石墨烯上的反應(yīng)過(guò)程

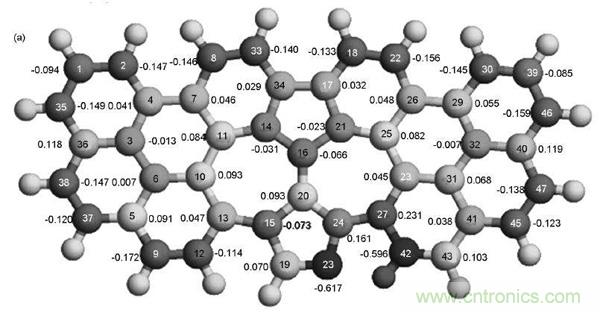

科學(xué)家使用團(tuán)簇結(jié)構(gòu)的石墨烯模型研究了含N石墨烯在酸性環(huán)境中對(duì)O2的催化機(jī)理。計(jì)算表明,OOH吸附在靠近吡啶結(jié)構(gòu)N的C原子上,其中一個(gè)O與C原子相互作用,并且該C原子從石墨烯平面伸出。對(duì)于吡咯N,OOH同樣會(huì)吸附在靠近N 的C原子上。當(dāng)在OOH上進(jìn)一步增加H后,吡啶N和吡咯N石墨烯上都會(huì)形成不穩(wěn)定的HOOH,O—O鍵長(zhǎng)增加,容易變成兩個(gè)OH,所以在N石墨烯上的ORR是四電子過(guò)程。同時(shí),作者提出自旋密度和電荷密度是決定催化效果的關(guān)鍵因素。盡管有的C電荷密度非常高,但是OOH更容易吸附在具有高自旋密度的C原子上。與電荷密度相比,自旋密度更能決定催化活性位,只有當(dāng)自旋密度非常小時(shí)電荷密度才起作用。圖9給出了所計(jì)算的摻N石墨烯上電荷密度和自旋密度分布。

圖9.N摻雜石墨烯的(a)原子電荷密度和(b)自旋密度

Li-空氣電池負(fù)極為L(zhǎng)i,正極的空氣電極通常為多孔炭,具有非常高的能量密度。外部的O2進(jìn)入空氣電極并吸附在多孔炭的表面,隨后O2分解并與負(fù)極氧化得到的Li離子發(fā)生反應(yīng)??茖W(xué)家使用周期結(jié)構(gòu)模型計(jì)算了Li-空氣電池正極O2在N石墨烯表面的催化分解過(guò)程。O2分子靠近離石墨烯時(shí),一個(gè)O原子位于N最鄰近的C原子上面并向石墨烯平面傾斜,另外一個(gè)O位于C5N環(huán)的中心,O2不再平行,O—O鍵變?nèi)酢?/div>

除了在ORR反應(yīng)中的催化作用,在O2析出反應(yīng)中摻雜石墨烯也具有明顯的電化學(xué)活性。理論計(jì)算表明,B摻雜的石墨烯由于缺電子,可以比完整石墨烯較強(qiáng)低吸附Li2O2,進(jìn)而在較低能壘下活化Li—O鍵并將O2-氧化成O2。由于B摻雜的石墨烯可以在很大程度上降低決速步驟的能壘,可以有效提高鋰空電池的電流密度。
要采購(gòu)電容器么,點(diǎn)這里了解一下價(jià)格!
特別推薦
技術(shù)文章更多>>
技術(shù)白皮書(shū)下載更多>>
熱門(mén)搜索
?

關(guān)閉

?

關(guān)閉
