設計適合工業、電信和醫療應用的魯棒隔離式I2C/PMBus數據接口

發布時間:2017-06-14 來源:Maurice O''''Brien 責任編輯:wenwei

【導讀】工業和儀器儀表(I&I)、電信以及醫療應用的一個關鍵要求是需要一個可靠接口來傳輸數據。(I2C)總線是一種雙線制雙向總線,用于集成電路之間的低速、短距離通信。(I2C)是由飛利浦公司于20世紀80年代早期為單個電路板上的IC開發,其應用依然在不斷增長。電源管理總線(PMBus)是一種速度相對較慢的雙線式通信協議,該協議基于(I2C),可針對電源進行數字管理。PMBus協議定義了一種開放標準數字電源管理協議,能為電源轉換器或連接的其他器件通信提供便利。

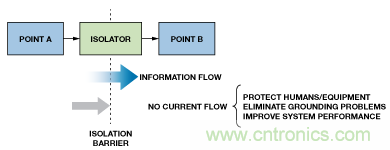

圖1顯示隔離柵在(I2C)接口和與該接口相連的每個系統之間提供電流隔離,既允許在兩點之間傳輸數字?jǐn)?shù)據,又可防止接地電流流過;這樣可以消除耦合到通信總線上的噪聲,從而降低信號失真和誤差。

設計適合工業、電信和醫療應用的魯棒隔離式I2C/PMBus數據接口
圖1. 隔離功能

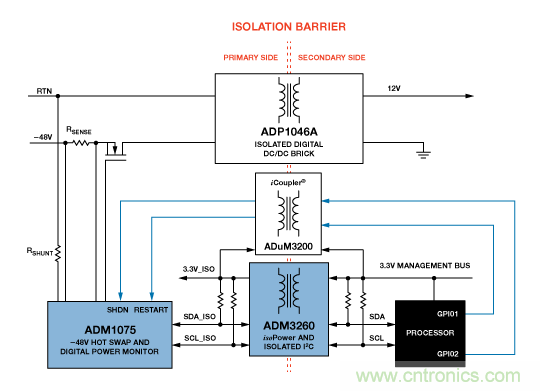

電信應用中使用的PCB通常集成數字控制電源轉換器以及工作在不同地電位的電路。 為確保實現無差錯的卡片插入/移除操作以及魯棒的工作性能,必須隔離每一個接口;但(I2C)接口隔離很復雜,因?yàn)榭偩€是雙向的。 光耦合器就不滿足這樣的要求,因?yàn)樗菃蜗虻摹?圖2顯示PMBus通信鏈路,該鏈路可將原邊上的ADM1075(-48 V熱插拔)以及數字電源監控器與副邊相隔離,它采用12 V和3.3 V電源供電。ADM3260雙通道I2C隔離器集成DC-DC轉換器,可隔離SDA和SCL信號。其隔離電源(3.3V_ISO)為ADuM3200雙通道數字隔離器供電,后者可用來隔離SHDN和RESTART信號。

設計適合工業、電信和醫療應用的魯棒隔離式I2C/PMBus數據接口
圖2. 典型的隔離式PMBus通信鏈路

由于在低壓域中,原邊參考–48 V而副邊參考地,因此需進行隔離。 如果(I2C)端口不小心直接連接–48 V電源,那么隔離可以防止器件永久性受損。 隔離還能提供針對線路浪涌或接地環路產生的高壓或電流的保護——系統有多重接地時便可能會發生這種情況。 隔離電源通道(3.3 V_ISO)允許副邊為原邊供電,無需另行使用低壓電源——這種低壓電源在–48 V域中不常見,且難以生成。 跨越隔離柵的全部額外I/O信號都需要使用同樣可由ADM3260供電的隔離器。 為實現魯棒的數據通信鏈路,連接(I2C)總線的每個(I2C)器件都必須隔離。

隔離式(I2C)應用示例有:

  • I2C、SMBus或PMBus接口隔離
  • 用于電源的電平轉換I2C接口
  • 網絡
  • 以太網供電
  • 中央交換
  • 電信與數據通信設備
  • 隔離數據采集系統
  • −48 V分布式電源系統
  • −48 V電源模塊

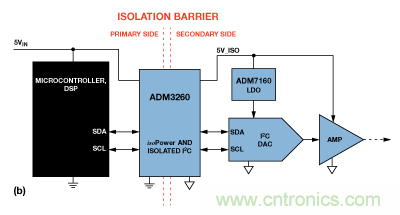

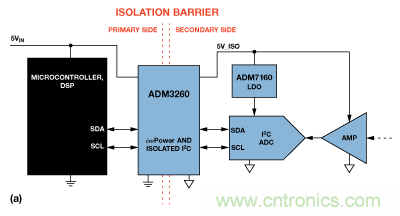

通常需通過I2C總線并跨越隔離柵傳輸精密轉換器數據(ADC或DAC)。 圖3顯示兩個隔離數據采集系統。 這些應用還需要隔離式電源來為副邊的轉換器和放大器供電。

設計適合工業、電信和醫療應用的魯棒隔離式I2C/PMBus數據接口

設計適合工業、電信和醫療應用的魯棒隔離式I2C/PMBus數據接口
圖3. (a)隔離式I2C ADC與放大器 (b)隔離式I2C DAC與放大器

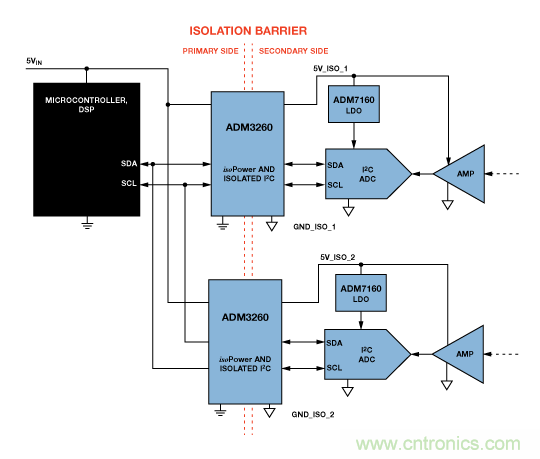

某些應用要求通道間隔離,其中每條通道都與其他所有通道隔離,如圖4所示。

設計適合工業、電信和醫療應用的魯棒隔離式I2C/PMBus數據接口
圖4. 通道間隔離I2C ADC與放大器

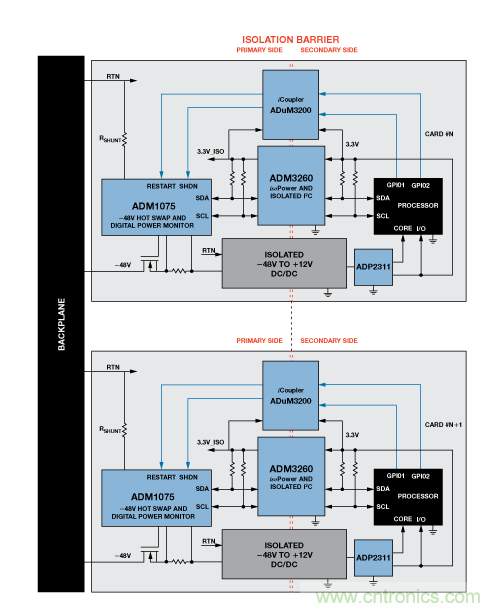

在較為龐大的系統中,不同的電壓域之間需要進行電平轉換。 一個例子便是在電信機架式系統中的每個線路卡上隔離PMBus。 圖5是一款典型的電信應用,具有多個線路卡,可插入到–48 V背板中。 本應用中,隔離器對I2C邏輯信號進行電平轉換操作,將其從–48 V背板轉換為完全隔離式+12 V系統。

使用隔離式DC-DC電源或ADI的isoPower®集成式DC-DC轉換器技術可實現I2C通信鏈路的電源隔離。 使用光耦合器或ADI的iCoupler技術可實現信號隔離。

設計適合工業、電信和醫療應用的魯棒隔離式I2C/PMBus數據接口
圖5. –48 V應用中的PMBus信號隔離與電平轉換

實現隔離式I2C接口

必須在原邊智能器件(比如ADC或DAC)與副邊處理器之間實現雙向數據傳輸,并且電源必須從原邊傳輸至副邊。 如需隔離數據鏈路,就必須同時隔離數據線路和電源。 所有連接I2C鏈路的器件都必須與I2C總線隔離,如圖6所示。

設計適合工業、電信和醫療應用的魯棒隔離式I2C/PMBus數據接口
圖6. 隔離式I2C接口

隔離式I2C接口挑戰

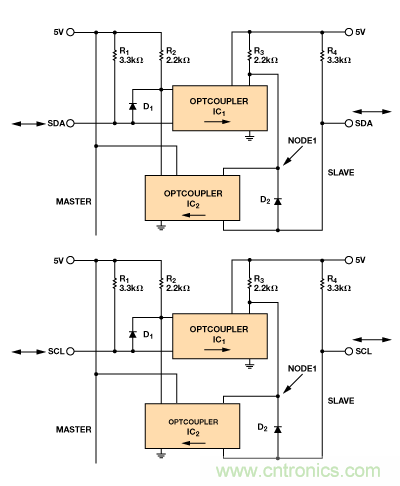

由于I2C接口是雙向的,進行隔離的同時避免總線毛刺和鎖定將有一定難度。 圖7是一個基于光耦合器的接口。 光耦合器是單向的,因此每條雙向I2C線路必須分割為兩條單向線路。 隔離一個完整的I2C接口需要用到4個光耦合器和幾個無源器件。 由此產生的成本、PCB面積以及復雜性降低了簡單的低成本雙線式I2C接口本身的價值。 注意,還需要一個隔離式電源。

設計適合工業、電信和醫療應用的魯棒隔離式I2C/PMBus數據接口
圖7. 基于光耦合器的I2C接口

隔離技術: 數據和功率

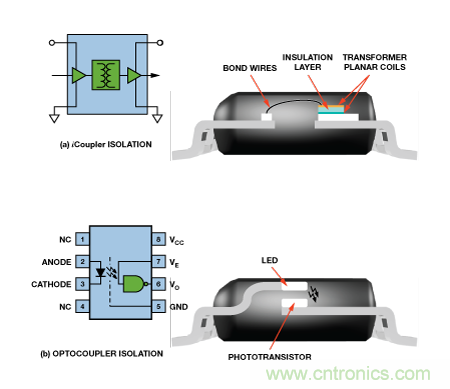

圖8比較了兩種主要的隔離技術。iCoupler技術(a)使用厚膜工藝技術構建微型片內變壓器,實現2.5 kV隔離。 較古老但廣泛采用的光耦合器解決方案則采用發光二級管(LED)和光電二極管。 LED用于將電信號轉換為光,光電二極管則用于將光轉換回為電信號。 電光轉換本身的低轉換效率導致功耗相對較高;光電二極管的慢速響應則限制其速度;而老化問題會限制其使用壽命。

通過使用晶圓級工藝制造片內變壓器,則iCoupler通道能以較低的成本相互集成,以及與其他半導體功能集成。 一個例子便是集成DC-DC轉換器的熱插拔雙通道I2C隔離器ADM3260。iCoupler隔離技術在很多方面克服了光耦合器所造成的限制: 這些易于使用的器件縮小整體解決方案尺寸、系統成本和功耗,同時提升了性能和可靠性。 此外,采用iCoupler技術,則性能不會因?yàn)殡娏鱾鬏敱?CTR)而下降——標準光耦合器的CTR會隨著時間推移而老化——并且iCoupler是雙向技術,而光耦合器技術是固有單向技術。

設計適合工業、電信和醫療應用的魯棒隔離式I2C/PMBus數據接口
圖8. 隔離技術比較: (a) iCoupler隔離 (b) 光耦合器隔離

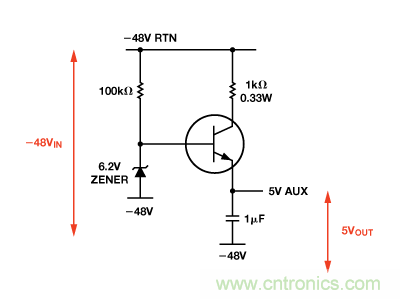

不久前,在隔離端創建一個低壓電源尚需使用相對較大且昂貴的獨立DC-DC轉換器,或者需采用定制的分立電路,如圖9所示。這些方法是僅有的替代方案,哪怕對于I2C數據通信或其他只需少量隔離式電源的應用亦是如此。

設計適合工業、電信和醫療應用的魯棒隔離式I2C/PMBus數據接口
圖9. 用于電源隔離器的分立式–48 V至5 V電源解決方案

為了解決這一問題,ADI開發了一款完整的全集成式解決方案,利用微變壓器跨越隔離柵實現信號和電源傳輸。 這是對我們完善iCoupler技術的延伸,是一種突破性的替代方案,稱為isoPower。 該方案可利用單個元件實現高達5 kV的信號與電源隔離,無需使用隔離式電源,大幅縮小典型I2C總線的PCB面積、縮短設計時間并降低總系統成本。

集成DC-DC轉換器的雙通道I2C隔離器

圖10將使用分立元件的PMBus隔離解決方案與完全集成式解決方案進行了比較。 這款分立式方案需要使用4個光耦合器進行隔離、一個隔離式電源以及復雜的模擬電路來防止閂鎖并抑制毛刺。 隔離式電源采用變壓器驅動器IC來驅動分立式變壓器,并與簡單的整流器和低壓差調節器配合,凈化隔離供電軌。 該設計需要8個IC和多個無源器件,導致接口成本上升、PCB面積增加、可靠性下降。

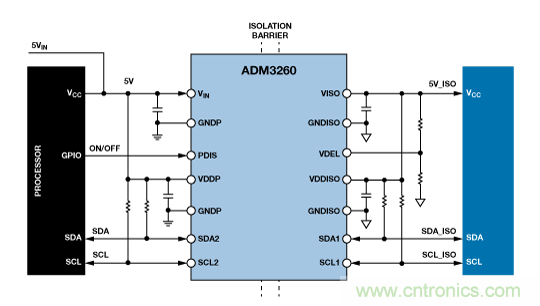

集成式解決方案采用單個IC,搭配所有I2C接口都會配備的去耦電容以及上拉電阻后,可提供完全隔離的雙向I2C接口與隔離電源。 ADM3260不會產生任何毛刺和鎖定問題,具有經過UL認證的2.5 kV rms隔離額定值,采用20引腳SSOP封裝。 該器件提供雙向隔離式數據與時鐘線路和隔離式電源,無光耦合器的尺寸、成本和復雜性問題。

該單芯片解決方案能夠顯著縮減隔離式I2C接口所需的成本、設計時間和PCB面積,同時提升可靠性。 該產品無需修改即可采用3.3 V或5 V電源供電,避免采用分立式設計時所必需的設計變更,同時提供150 mW輸出功率(5 V)或65 mW輸出功率(3.3 V),可用來上電ADC、DAC或隔離端的其他小系統。

設計適合工業、電信和醫療應用的魯棒隔離式I2C/PMBus數據接口
圖10. 隔離式I2C設計對比: (a) 分立式解決方案 (b) 集成式解決方案

瞬變保護

為了讓隔離式接口能夠在工業應用等惡劣工作條件下運行,iCoupler和isoPower隔離技術提供高于25 kV/ìs的共模瞬變抗擾度。 它確定原邊和隔離端之間電位差上升沿和下降沿上的最大壓擺率,確保耦合到總線的瞬變信號不會損壞連接總線的器件或破壞已傳輸?shù)臄?shù)據,同時增強數據鏈路可靠性。

2.5 kV隔離保護和認證

該隔離解決方案的器件原邊與隔離端之間隔離額定值為2.5 kV rms。 此隔離額定值保證電流無法從原邊流入I2C總線,并且耦合至總線的電壓或瞬變信號不會到達邏輯端。 2.5 kV隔離保護還意味著,可以保護邏輯端的用戶與設備不受總線端的高電壓或瞬變影響。 ADM3260的2.5 kV隔離額定值正在接受下列機構的認證: 美國保險商實驗所(UL)、德國電氣工程師協會(VDE)和加拿大標準協會(CSA)。 UL 1577認證要求所有器件的隔離柵都要100%經過生產測試。 ADM3260提供:

  • UL認證
  • 依據UL 1577,1分鐘2500 V rms
  • VDE合格證書
  • IEC 60747-5-2 (VDE 0884, Part 2)
  • VIORM = 560 VPEAK
  • CSA元件驗收通知#5A

PCB布局

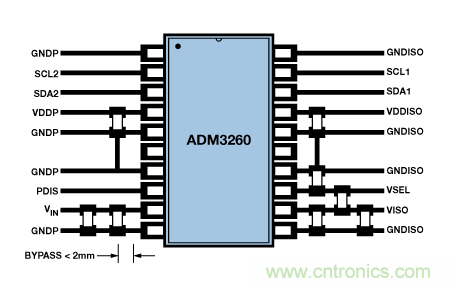

進行正確的PCB布局對于確保在實際設計中實現2.5 kV的額定隔離性能至關重要。 主要考慮因素是邏輯端GND和總線端GND之間的爬電距離(導線表面之間沿殼體的最短距離)和電氣間隙(最短空氣距離)。 ADM3260的邏輯接口不需要外部電路。 輸入和輸出供電引腳需要電源旁路,如圖11所示。欲了解有關PCB布局指南和電磁輻射(EMI)控制的更多信息,請參考AN-0971應用筆記"isoPower器件的輻射控制建議"。

設計適合工業、電信和醫療應用的魯棒隔離式I2C/PMBus數據接口
圖11. ADM3260推薦的印刷電路板布局

ADM3260應用與優勢

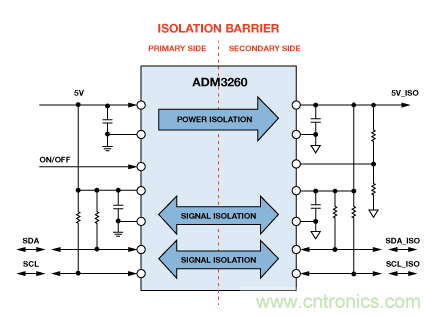

ADM3260熱插拔隔離器同時提供數據和電源隔離。 兩路無閂鎖、雙向通信通道支持完整的隔離式I2C/PMBus接口和集成式DC-DC轉換器,提供最高150 mW、3.15 V至5.25 V范圍的隔離式電源。擁有雙向通道則無需將I2C/PMBus信號分成單獨的發送信號與接收信號,供獨立光耦合器使用。集成式DC-DC轉換器能以小尺寸實現完整的隔離式I2C/PMBus接口。 采用20引腳SSOP封裝的ADM3260如圖12所示,該器件具有5.3 mm爬電距離,工作溫度范圍為–40°C至+105°C,千片訂量報價為2.99美元/片。

除了為熱插拔中央交換局線路卡提供I2C總線隔離,ADM3260還可用來隔離惡劣工業環境下的數據采集設備、通過以太網提供電源和電平轉換,以及用于其他各類應用中。

設計適合工業、電信和醫療應用的魯棒隔離式I2C/PMBus數據接口
圖12. ADM3260隔離式I2C/PMBus接口

結論

工業與儀器儀表、電信和醫療應用中的隔離式I2C/PMBus鏈路解決方案要求做到尺寸小、性能穩定、價格適中。 通過集成芯片級變壓器隔離,單芯片可實現完全隔離式I2C/PMBus數據鏈路,并包含隔離式電源。 熱插拔、雙通道I2C隔離器ADM3260集成DC-DC轉換器,是一款緊湊、可靠、低成本、高性能解決方案,可用于這些標準嚴苛的應用中,并顯著減少電路復雜程度,大幅縮短設計時間。

參考文獻

I2C數字隔離器

數字隔離器產品選型與資源指南

采用isoPower™技術的iCoupler®產品:利用微變壓器跨越隔離柵實現信號和功率傳輸
