或?qū)崿F(xiàn)接口大統一,Type-C如此自信?

發布時間:2017-02-15 責任編輯:susan

【導讀】說起“Type-C”,相信大家都不會陌生,因?yàn)樽罱盟笞鑫恼碌膹S商著實不少,但要具體說清楚Type-C是什么,估計不少人只能說出“可以正反插”“USB的一種”之類的大概。其實,Type-C的門道不止如此,即便同樣是Type-C接口的產品核心也可能是不同的,加之網絡流傳的各種誤解, 關于Type-C的說法可謂眾說紛紜,所以這次就為大家詳細解讀一下Type-C。

自諾基亞N1平板、蘋果12英寸新MacBook搭載USB Type-C接口之后,2015年各廠商紛紛推出或?qū)⒁瞥龃钶dUSB Type-C接口的手機、平板、超極本等產品,掀起一陣接口革新的風潮,USB Type-C或?qū)?shí)現接口的大統一,那么USB Type-C接口到底有什么好?

SB規格第一次是于1995年,由Intel、IBM、Compaq、Microsoft、NEC、Digital、North Telecom等公司組成的USB-IF(USB Implement Forum)共同提出,USB-IF于1996年1月正式提出USB 1.0規范,2000年制定的USB 2.0數據傳輸速度可達480Mbps,之后的USB 3.0最大傳輸高達5.0Gbps,引入全雙工數據傳輸,發展到USB 3.1最大數據傳輸速度達到10Gbps。

圖1

USB 3.1 Type-C特性

1、最高數據傳輸速度達到10Gbps,基于USB 3.1規范
2、全新接口設計,尺寸約8.4mm x 2.6mm,接口纖薄
3、支持正反兩面插入,可承受1萬次反復插拔
4、可用來傳輸DisplayPort訊號,支持4K UHD影像傳輸
5、USB Power Delivery,可支持充電
6、可以提供最大100W 的電力傳輸
7、功率輸出能力:標準線纜3A,接口5A
8、更好的電磁干擾(EMI)和射頻干擾(RFI)緩解特性
9、正確插入后將發出咔噠聲

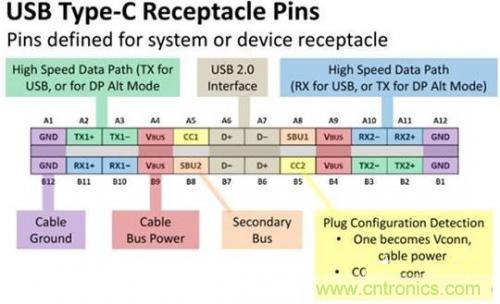

Type-C接口定義

圖2

Type-C總計有24個針腳,而USB 3.0接口通常是9到11個,USB 2.0只有4個針腳。針腳的增多并沒有導致Type-C接口體積變大,實際上它還縮小了體積(相對標準口來說),滿足了移動設備的需求。

Type-C或?qū)崿F(xiàn)接口大統一

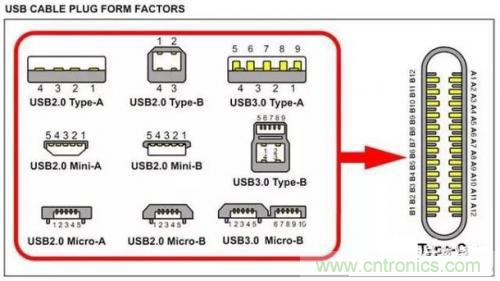

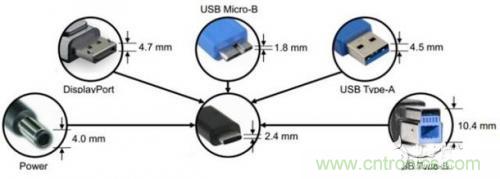

USB 是通用串行總線接口,我們接觸最多是PC上的標準USB接口,隨著電子消費產品向更多形態發展,USB接口更新?lián)Q代,為了滿足不同產品需求,USB接口分為Type-A、Type-B物理接口,這兩種接口衍生出標準型、Mirco、Mini等接口,由于接口形態不同,導致接口之間不能通用。 到USB 3.1規范,引入了Type-C接口,其實也只是個物理結構標準,不論USB 3.0還是USB 3.1或是USB 2.0,都可以做Type-C接口,并不是只有USB 3.1規范才有Type –C接口。 Type-C全新的接口設計,是專為輕薄型移動設備(比如:智能型手機、超極本、平板等)而設計,或?qū)?shí)現多種接口的統一。雖然Type -C可實現接口的大統一,但是畢竟是一種新的物理接口,與目前產品上的Type-A、Type -B接口不能通用。

圖3

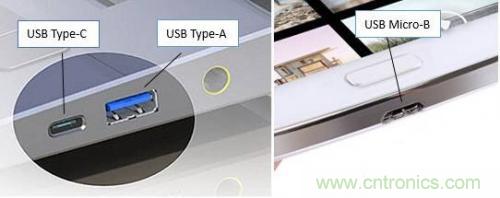

Type-C接口正反可插

在日常電腦使用中,鼠標的插拔總會遇到插不進去的情況,反著插就對了,這也讓很多人感到苦惱,Type –C是正反面都能插,接口沒有方向性,讓用戶在使用中避免出現插錯的情況。

圖4

Type-C音頻、視頻傳速和100W供電能力

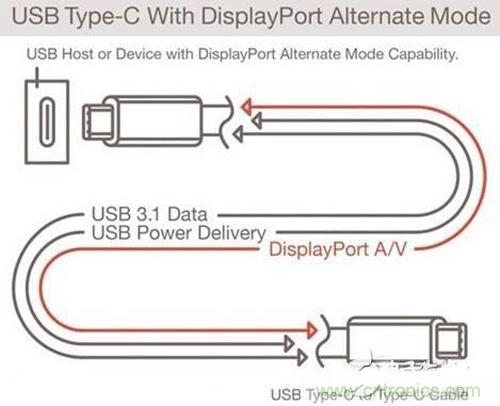

視訊電子標準協會(Video Electronics Standards Association,VESA)宣布DisplayPort的傳輸影像的技術,支援USB-IF制定的USB 3.1規格中的Type-C,允許Type-C擁有中轉音頻和視頻信號的功能,支持4K分辨率的影像傳輸。除了 DP 信號以外,USB電力傳輸(USB Power Delivery)規范2.0中新添的替代模式(Alternate Mode)允許非USB信號通過USB接口進行傳輸,支持USB Power Delivery 2.0規格,可以高達 100W 的供電能力。

圖5

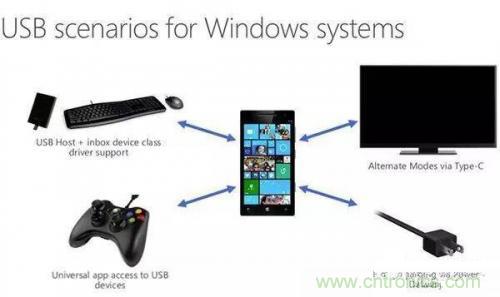

Windows 10引入對Type-C的支持

微軟Windows 10引入對Type-C的支持,不僅桌面版Windows 10原生支持USB Type-C接口,手機版Windows 10也支持,可以輕松實現搭載Windows 10操作系統的手機與USB主設備或者是USB配件兩者之間進行數據交換以及視頻共享。例如:手機與USB外圍設備交互數據,支持XboxOne遙控器、鼠標、鍵盤、插座以及使用USB Type-C接口外接顯示器或電視等,Type –C或?qū)㈤_創連接新模式。

圖6
