“瘋7”手機充電實測:為何沿用傳統充電模式?
發布時間:2016-11-29 責任編輯:wenwei
【導讀】2016年可畏是各品牌手機的發布元年,IPhone、華為、小米、oppo可謂是百花爭艷,各手機廠商紛紛以“超大容量電池”、“急速充電”等關鍵詞來吸引眼球,唯獨iphone還是默默沿用著傳統充電模式,依舊不支持快充,為何IPhone如此自信?難道它的黑科技也能在5W輸出下提升充電效率么,本文一探究竟。
本文將采用專業的功率測量?jī)x器對整個的手機充電過程進行充電檢測,以此來分析Iphone 手機的整體測試性能。如有不足之處歡迎留言指出。

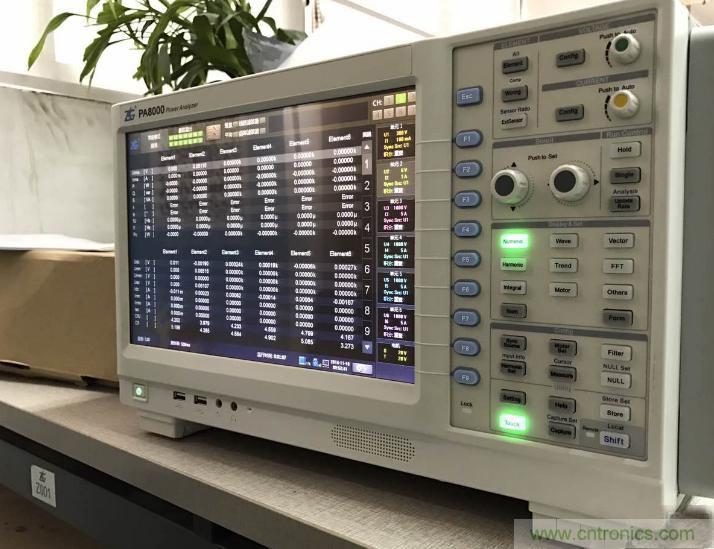

首先準備好測試材料,先找一臺測試儀器,小編在實驗室找了很久終于協調到一臺PA8000認證級功率分析儀,今天他在這里只是配角。
主角在這里,一只“空血”的Iphone 7PLUS以及原裝充電器。
測試步驟很簡單,只需要使用PA8000認證級功率分析儀同時檢測充電器的輸入端及輸出端,然后通過機器自動算出轉換效率以及功率積分即可。

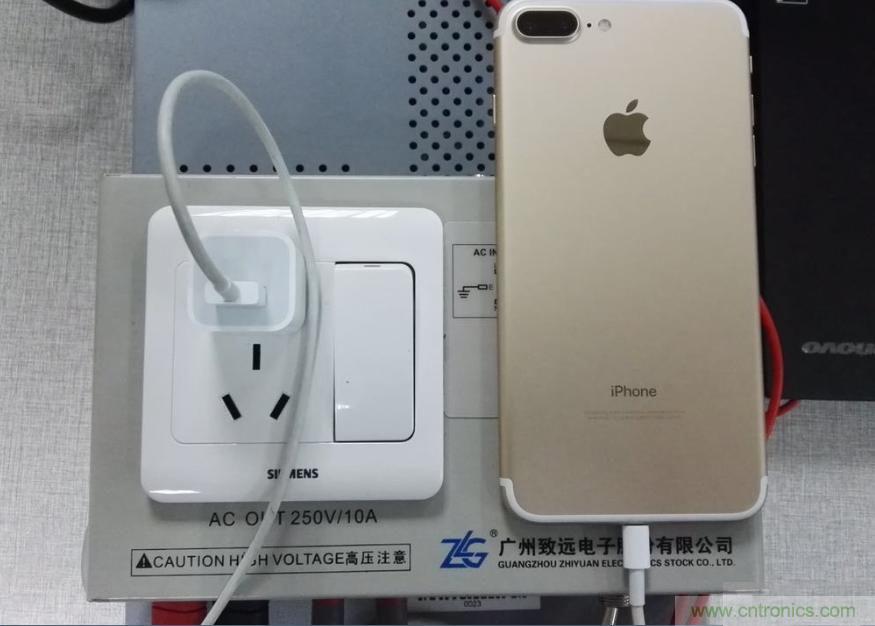

這里使用了一個小工具——接線盒,使用起來還是很方便的,只需要接到接線板上即可完成測試,大大簡化接線。

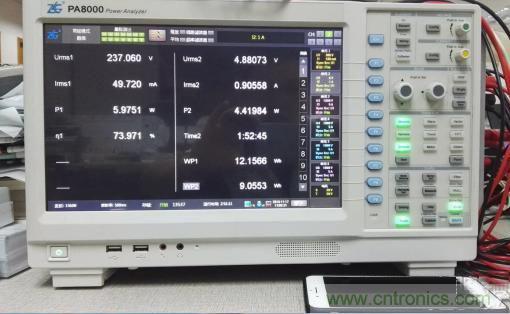

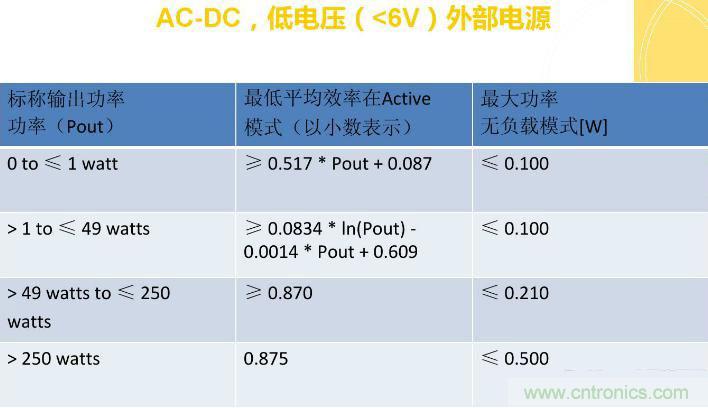

測試開始,開機之后Iphone充電器表現不錯,以最大電流1A進行持續輸出,但筆者注意到電壓卻一直停留在4.8V左右,達不到標稱的5W輸出功率。整體的轉換效率在74%左右,根據美國能源局提出的DOE VI 的六級能效標準外置電源的平均轉換效率在輸出功率在5W時應該達到73.62%(計算得出),符合DOE VI 的六級能效標準。

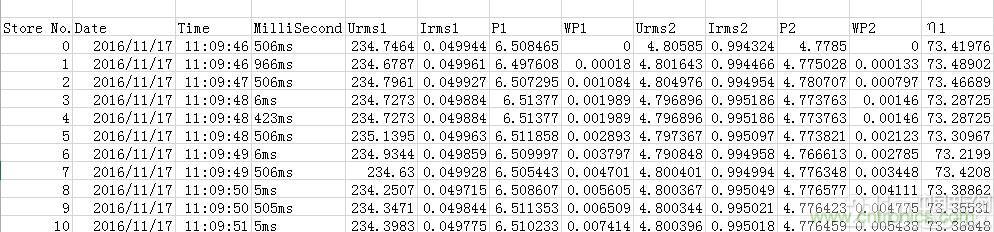

接下來的操作就比較簡單了,使用功率分析儀的積分功能,對整體的測試數據進行積分,并進行實時記錄。

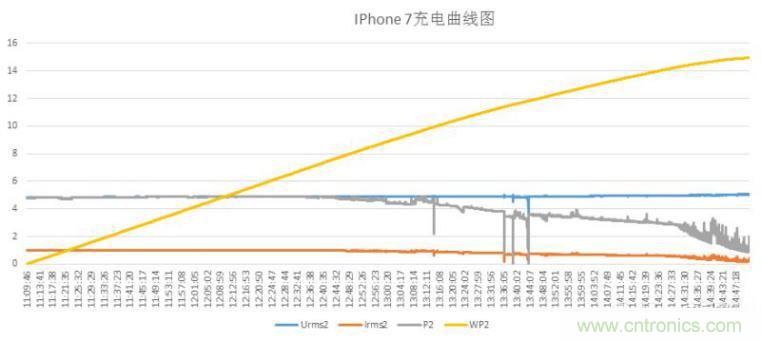

測試完畢后將全部的測試數據描繪成曲線,如下圖:
總體來看,把一個Iphone7 Plus從空電沖到滿電需要3.5個小時,還是有點久的,整個充電積分14.94Wh,可見它并沒有什么黑科技,充電曲線也是中規中舉,大家可以通過此曲線在合理時間內對手機進行充電,將大大提高充電體驗。
