采用LCC拓?fù)鋵崿F(xiàn)寬輸出范圍LED驅動電源

發布時間:2016-09-09 責任編輯:susan

【導讀】近年來,LED光源要求LED驅動器支持越來越寬的輸出電壓范圍以及輸出電流范圍,以實現更寬的調光范圍。為了提高LED驅動電源的通用性,要求使用同一個驅動電源支持不同的LED光源。同時要求線路簡單,低成本,高效率,高可靠性,長壽命等。

采用16腳封裝,集成PFC和半橋諧振控制器的ICL5101,并使用LCC拓?fù)浜芎玫膶崿F(xiàn)了以上目標,它的高集成度可減少外部元件數量,非常合適結合LCC高性能的優勢。實現了極寬的輸出電壓電流范圍(電壓25%-100%,電流0-100%),并且滿載效率超過93%,同時電路簡單,成本低。由于LCC的特性,它也可以實現無次級電流反饋恒流。

LLC與LCC拓?fù)涞妮敵龇秶?/strong>

為了應對輸出燈珠數和驅動電流的多樣性,減少LED驅動電源的項目數目,需要盡可能的提高驅動電源的通用性,對輸出電壓電流范圍就要求比較寬。

目前大功率恒流LED驅動電源的設計,比較常見的軟開關拓?fù)涫荓LC,它的輸出V-I特性如圖-1所示。從圖中可見,LLC拓?fù)涞妮敵鲭妷骸㈦娏鞣秶孪薅急容^高。隨著用戶對調光要求的越來越高,LLC拓?fù)涞倪@種輸出特性的局限性也越來越明顯。如果輸出直接恒流,LLC拓?fù)湓诤懔鲿r的電壓不能夠達到很低,即對燈珠個數的適應性有較大局限性;當需要對電壓相對固定的特定燈串時進行調光的時候,調光電流在相對較窄的頻率范圍內不能達到比較低范圍。如果需要做到深的調光深度,往往需要間歇工作以達到小的平均電流,甚至采用額外一級DC/DC電流來實現,產生額外的紋波電流或增加系統成本及降低效率。

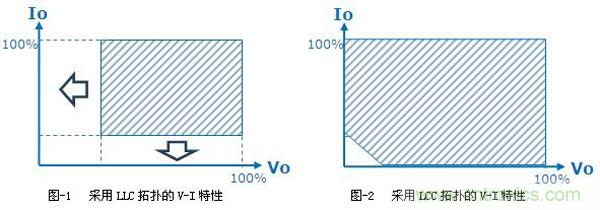

一種更有優勢的拓?fù)銵CC被提出,在相對較窄的頻率范圍內,它可以將輸出電壓和電流的下限降低,如果圖-1的箭頭所示。降低后將會達到圖-2所示的范圍,輸出電壓和電流的下限幾乎可以到達零,極大的提高了驅動電源的適應性。


LLC與LCC拓?fù)浜鸵恍┹敵鎏匦?/strong>

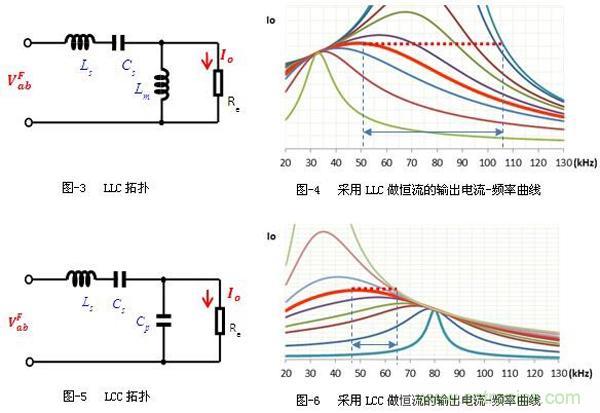

圖-3和圖-5分別是LLC和LCC的拓?fù)鋱D,LCC拓?fù)湎鄬LC只是將于負載并聯的電感換成電容,最后是由一個電感,一個串聯的電容,一個與負載并聯的電容構成。

圖-4和圖-6分別是LLC與LCC的輸出電流隨頻率的變化曲線,不同曲線代表不同負載電阻條件。


兩圖中虛線是恒流軌跡線,當負載電阻變化時,工作頻率需要做相應的變化使得電流保持穩定不變,從圖-4中可以看出,采用LLC拓?fù)鋵崿F(xiàn)恒流輸出時,不同負載線之間的間隔較大,意味著頻率變化較大。而從圖-6中可以看出,采用LCC拓?fù)鋵崿F(xiàn)恒流輸出時,不同負載線之間的間隔比較緊密,意味著頻率變化較小。也就是說,LCC拓?fù)鋵崿F(xiàn)恒流時,頻率隨負載變化的范圍比LLC的要小很多。

同樣可以做類似分析,當固定輸出電壓時做調光應用,LCC同樣可以比LLC實現更小的頻率變化范圍,而且電流調節深度更深。

另外輸出短路的性能對驅動電源來說也是一個非常重要的指標,對LLC拓?fù)鋪碚f,負載電阻減小至短路時,由于其與Lm并聯,諧振腔阻抗的感性部分將會減弱,容性將會增強而容易進入容性區,導致開關管容易出現硬開關(在最低工作頻率小于諧振頻率時)。而對LCC拓?fù)鋪碚f,負載電阻減小至短路時,由于其與Cp并聯,諧振腔阻抗的容性部分將會減弱,感性將會增強,電路仍然工作在安全的感性區。LCC的最小工作頻率會設計大于(甚至遠大于)串聯電感和串聯電容的諧振頻率以保證電路工作在感性區實現ZVS,輸出短路的時候,頻率會減小,但會被限制在最小工作頻率。通過合理地設計諧振腔,短路電流可以做到稍大于額定輸出電流,比如110%-120%。

從圖-6可以看到,存在著某一個頻率點,這個頻率是諧振電感與兩個電容都是串聯時的諧振頻率,不同負載電阻變化時,電流會匯聚在一個固定點。說明如果電路工作在這個頻率時,輸出電流無需電流采樣作為反饋而自然實現恒流。利用這個特點,可以省略電流采樣和反饋電路,使得整體電路更具有成本競爭性,甚至可以與"PFC+反激"的拓?fù)涓偁?,使其有競爭力的功率?yīng)用范圍變得更廣,小到30W,大到300W。

實例

這里采用英飛凌的高集成度控制器ICL5101來實現一個120W的LCC恒流LED驅動電源.

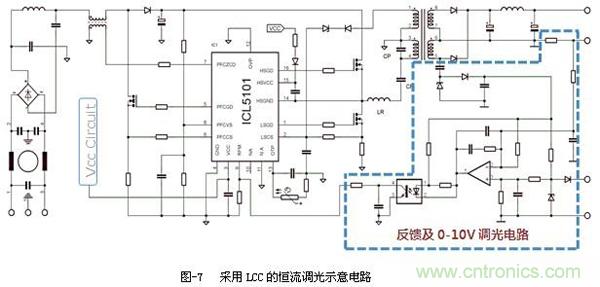

圖-7是LCC拓?fù)浣Y(jié)構,采用次級電流采樣做恒流反饋,并能實現0-10V調光的示意電路。PFC開關管采用了英飛凌的高性價比P6系列CoolMOSTM IPD60R190P6,LCC開關管采用英飛凌針對消費市場的低成本CE系列CoolMOSTM IPD60R650CE。兩個型號均為TO-252貼片封裝,無散熱器,整體電路非常簡潔。

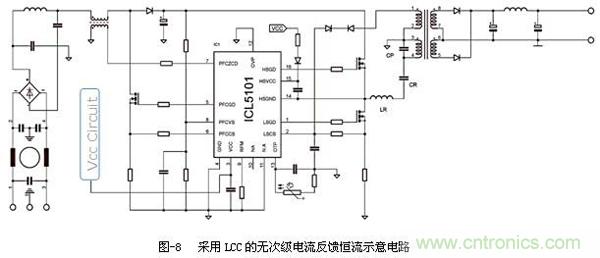

圖-8是省略次級電流采樣反饋的示意電路,工作在固定頻率,整體電路更加精簡,整機成本可以與"PFC+反激"拓?fù)涓偁???紤]到效率等因素,整體成本甚至更低。





作為說明,這里對有次級電流反饋的,采用圖-7所示電路形式的實例做了實際測試。

這個實例的輸出電壓范圍是20-80V,如果保證次級Vcc的供電,實際輸出電壓下限可以更低;輸出電流范圍是0mA-1.5A。

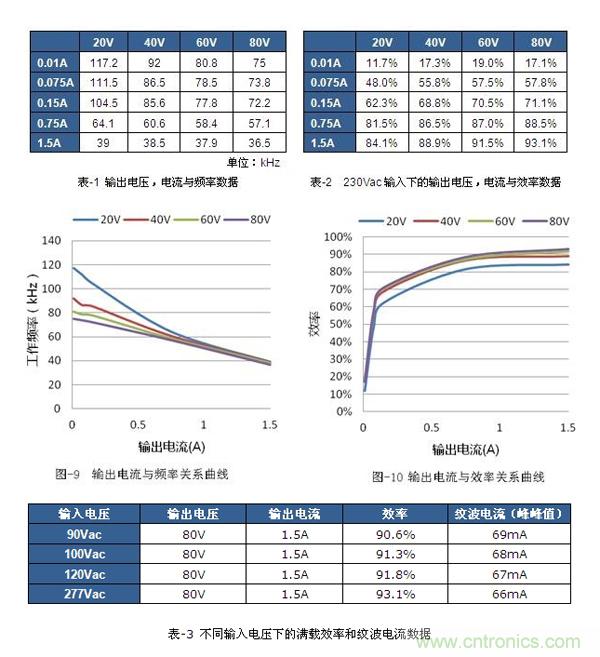

表-1是輸出電流與頻率在不同輸出電壓條件下的數據,圖-9是根據此數據畫出的曲線。整個輸出電壓(20-80V),輸出電流(0.01-1.5A)范圍內,頻率的變化范圍也只有80kHz左右的變化。特別是恒流在最大電流時,頻率的變化范圍只有幾kHz,恒定電壓在80V調光時,頻率范圍是39kHz左右。


在230Vac的輸入條件,80V、1.5A的條件下得到最高的效率93.1%。詳細數據如表-2和圖-10所示。表-3是全電壓范圍下的滿載效率和紋波電流數據??梢钥闯黾y波電流的表現也很優秀,峰-峰值小于2.5%,都在70mA以下。

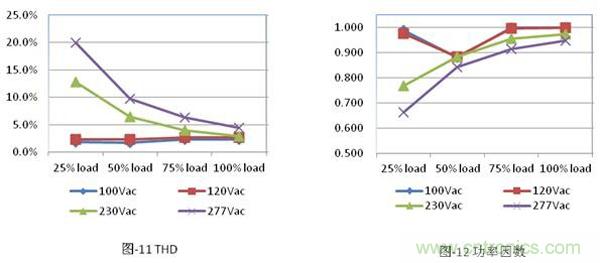

另外,ICL5101的THD和PF性能也很出色,詳細數據分別如圖-11和圖-12所示。100%負載下,THD可低于5%。甚至在50%負載及277Vac條件下,THD小于10%,遠低于EN61000-3-2 class C要求。


最后是短路電流,實測值是1.7A,比較接近滿載電流1.5A,這也是LCC比較LLC的主要優點之一。

結論

LCC拓?fù)淇梢栽谳^窄的頻率變化范圍內,實現極寬的輸出電壓及電流調節范圍?;谟w凌單芯片集成"PFC+半橋諧振"控制器ICL5101,可以很容易地實現高效率、低THD和高PF值。集成的控制IC,還可以大幅度簡化電路,減少元器件數量。并且ICL5101提供了無次級電流采樣反饋做恒流的選項,使系統變得更緊湊,該IC所有工作參數均可通過簡單的外圍電阻進行調節,是實現可靠的配置設計的理想選擇。全面的保護功能,包括容性模式保護和可調節的外部過熱保護,加強了故障情況檢測,提高系統的可靠性。
