實現主機和外設的協議轉換,玩轉視頻采集卡硬件設計的PCIE總線
發布時間:2016-02-29 責任編輯:susan
【導讀】目前嵌入式系統中元器件互連有許多方法,但高速總線主要還是RapidIO、以太網以及PCIE。其中PCIE總線以其高帶寬,高可靠性以及高穩定性而得到廣泛應用。這里主要討論P(yáng)CIE總線在視頻采集卡上的應用,其實視頻采集卡也是HBA的一種,也是實現主機和外設之間的協議轉換。
視頻采集卡是將模擬攝像機,錄像機,電視機等輸出的視頻數據輸入電腦,轉換成電腦可以識別的數字?jǐn)?shù)據,存儲以及編輯處理。按照用途可以分為廣播級,專業級和民用級視頻采集卡。按物理通道可以分為單通道,雙通道,4通道以及八通道視頻采集卡。視頻采集卡硬件框圖如下圖。

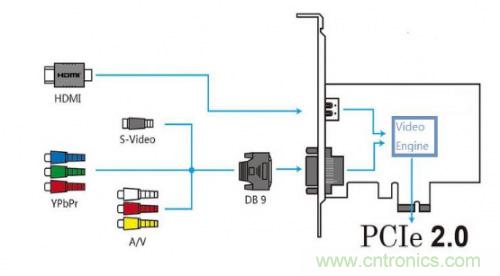

圖一:視頻采集卡硬件架構
四通道HDMI視頻采集卡如圖二:

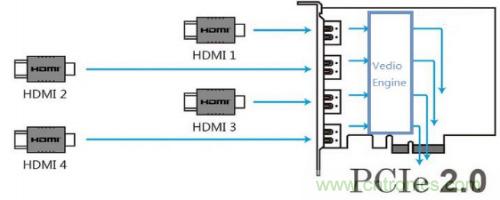

圖二:HDMI視頻采集卡
圖一是目前視頻采集卡非常主流的硬件架構,Vedio Engine包括視頻編解碼器和FPGA,協議以及算法都由FPGA來實現,后面通過FPGA的Serdes接口送出到電腦,采用X4 PCIE2.0總線協議。世強市場經理表示:PCIE總線發展到現在經歷了3代,分別是GEN1 2.5GT/S, GEN2 5GT/S, GEN3 8GT/S,如果設置成X4,GEN2就可以滿足20GT/S的帶寬,基本可以滿足目前主流高清帶寬需求,所以主流的視頻采集卡都采用PCIE2.0。
如果是四通道視頻采集卡,視頻編解碼器當然是四路,但FPGA將會有多種方案,如1個FPGA,2個FGPA或4個FPGA方案,2個FGPA方案使用率 很低,性價比無任何優勢。采用1個FPGA方案,F(xiàn)PGA就需要4條Serdes,目前FPGA在集成多個Serdes核方案的器件價格昂貴,不光是 Serdes核的增加,IO資源也會相應增加,但視頻采集卡由于成本壓力,不可能采用這么高端的FPGA,所以采用另一種方案比較多,也是目前主流方案, 具體如圖三:

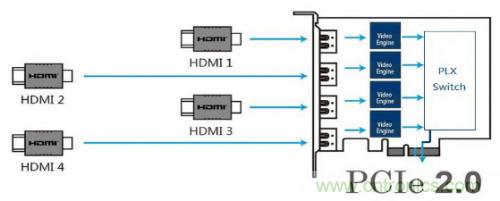

圖三:四通道視頻采集卡硬件架構
圖三方案中加上了PLX PCIE Switch,有哪些優勢:
• PLX高兼容性可以滿足所有客戶需求,客戶如果使用FPGA開發,會存在一個風險就是不同處理器的兼容性問題,使用PLX Switch方案后,完全不用考慮這樣的風險。
• 使用PLX Switch,同樣可以實現FPGA之間數據交互,而不需要經過CPU,減少延遲,提高整體性能。
• 可以大大減少成本。
• PLX Switch在視頻采集卡上工作在透明橋模式,不需要任何驅動。
• 加入PCIE Switch后,可以解決FPGA的邏輯代碼移植問題。2通道,4通道以及8通道,如果采用圖二方案,這個時候邏輯代碼會有大的改動,工作量增大,如果采 用圖三方案,將不存在該問題,不管是高端還低端采集卡,F(xiàn)PGA每一路的邏輯代碼都完全一致,增加一路只需要在Switch選擇上有差異,而軟件無任何差 異,可移植性高,減少開發難度,加速板卡上市時間。
針對圖三中主流的四通道架構,PLX Switch可以選擇PEX8608,客戶如果有更多通道需求,如八通道,建議選擇PEX8618,但具體要根據客戶數據量來決定,系統架構完全一致,對項目來說,只需要更換PCIE Switch就可以滿足不同應用需求,軟件方面無需改動,加速上市時間,搶占市場。
