兼容USB-PD的快充參考設計已出,離產品的誕生還遠嗎?

發布時間:2016-02-29 責任編輯:wenwei

【導讀】“USB-PD將成為下一代移動設備的功率傳輸載體,同時具有良好的可擴展性;它使用纖薄的、正反向可雙面插入且連接穩固的連接器,在一個統一的架構內同時實現功率和數據的傳輸。”

兼容USB-PD的快充參考設計已出,離產品的誕生還遠嗎?

致力于高能效電源轉換的高壓集成電路業界的領導者Power Integrations公司與市場領先的USB創新者Cypress Semiconductor Corp.于本月23日聯合推出一款適合智能移動設備充電器應用的兼容USB-PD協議的20瓦AC-DC電源轉換器參考設計。雙方的合作使得移動設備快速充電設計具有可靠的互聯性、高效且體積小的特點。

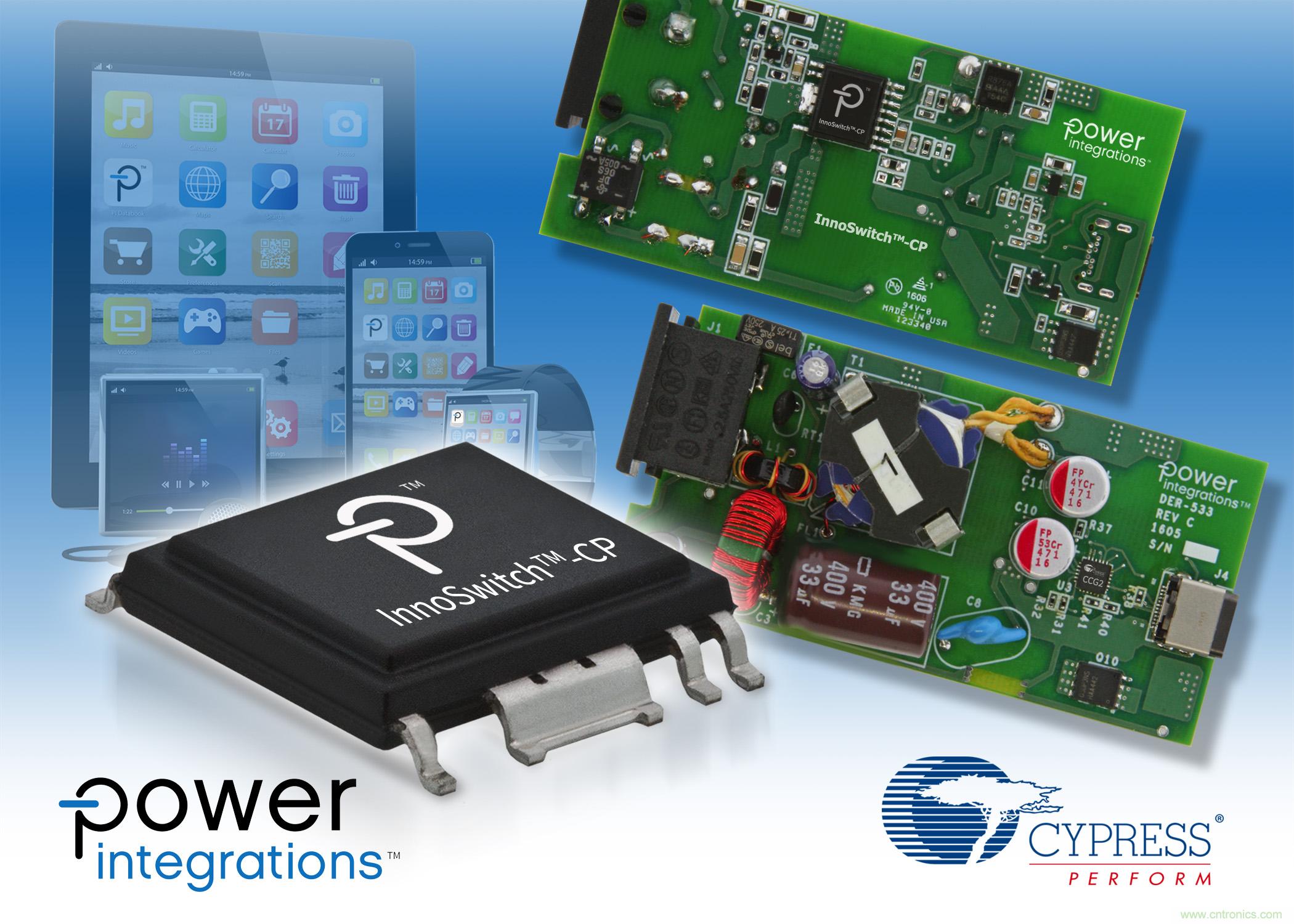

該設計(參考設計DER-533)同時采用了Cypress的EZ-PD™ CCG2 C型USB端口控制器與Power Integrations的InnoSwitch™-CP的離線式恒壓/恒流反激式開關IC??墒乖O(shè)計師實現快速、緊湊和高能效且符合各項標準的電源適配器設計。

“充電器無處不在,而C型USB接口的采用會使得USB-PD廣泛應用于筆記本電腦、平板電腦和手機的電源適配器。”

Cypress的EZ-PD CCG2 C型USB端口控制器符合最新的USB Type-C和USB-PD標準,并且能夠?yàn)闊o源EMCA(電子標識線纜)電纜、有源EMCA電纜、筆記本電腦、電源適配器、桌面顯示器、充電座以及電纜適配器(加密狗)提供完整解決方案。EZ-PD CCG2集成了C型收發器、終端識別電阻和系統級的ESD保護電路,因此可減少BOM元件數。

InnoSwitch-CP通過提供恒功率輸出特性,使得電池供電的設備在任何既定輸出電壓條件下均可從充電器獲取最大功率,從而節省充電時間并降低成本。InnoSwitch-CP IC采用Power Integrations公司創新的FluxLink™技術,不僅省去光耦器,還可實現次級側控制,從而提供快速動態響應、優異的恒壓/恒流調整率和極低的空載功耗。FluxLink技術還可輕易實現安全的同步整流工作,有助于設計出極高效率的電源。

EZ-PD控制器是當前USB規范最成熟、最全面的實現方案。此外,它們外形小巧且完全可編程,因此在這種重要的新接口技術的關鍵部署階段具有很高的設計靈活性。”

此次,“Power Integrations的InnoSwitch AC-DC轉換器IC能夠?qū)崿F(xiàn)智能移動行業快速充電適配器開發人員所希望的高效率、高可靠性以及小尺寸的設計要求。”

DER-533實現了USB-PD標準的Profile 2要求,能夠通過標準3A、C型USB線纜提供5V/3A和9V/2.2A的功率傳輸。該參考設計可從以下網址下載:http://www.power.com/der-533/
