爆冷門!解析串聯穩壓三極管電路原理

發布時間:2015-12-22 責任編輯:echolady

【導讀】在穩壓設計中,三極管穩壓電路不常見到,大多數人在設計穩壓電路時還是會使用二極管,但實際上,只有三極管才能起到穩壓作用。但是很多的設計者對三極管穩壓電路知之甚少。本文就來整理關于串聯穩壓三極管的電路原理,以供參考。

爆冷門!解析串聯穩壓三極管電路原理

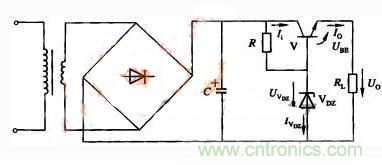

圖1串聯型三極管穩壓電路

用三極管V代替圖1中的限流電阻R,就得到圖1所示的串聯型三極管穩壓電路。在基極電路中,VDZ與R組成參數穩壓器。

工作原理

1、按圖1連接電路,檢查無誤后,接通電路。

爆冷門!解析串聯穩壓三極管電路原理

2、保持輸入電壓Ui不變,改變RL,觀察U0。

3、保持負載RL不變,改變UL,觀察U0。

結論:輸出電壓U0基本保持不變。

該電路穩壓過程如下:

1、當輸入電壓不變,而負載電壓變化時,其穩壓過程如下:

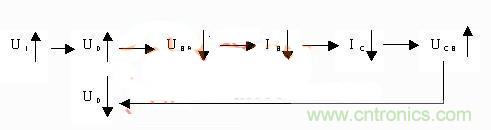

2、當負載不變,輸入電壓U增加時,其穩壓過程如下:

3、當UI增加時,輸出電壓U0有升高趨勢,由于三極管T基極電位被穩壓管DZ固定,故U0的增加將使三極管發射結上正向偏置電壓降低,基極電流減小,從而使三極管的集射極間的電阻增大,UCE增加,于是,抵消了U0的增加,使U0基本保持不變。

需要注意的是,雖然文中的電路能夠?qū)敵鲭妷哼M(jìn)行有效的穩壓,但代價就是對電路的控制林敏度降低,進而導致穩壓性能的不理想。穩壓三極管并不是最常用的一種器件,但卻是在一些情況下必不可少的。所以希望大家能夠充分對其進行了解,以防不時之需。
