10分鐘通透分析穩壓三極管工作原理

發布時間:2015-11-25 責任編輯:sherry

【導讀】本文通過圖文并茂的形式,言簡意賅的講解了一種簡單的穩壓三極管工作原理,對于新手來說非常易于理解。在閱讀過本文后,相信大家都對穩壓三極管的工作方式有了自己獨到的見解,小編也將持續關注穩壓三極管的相關知識,并為大家整理成文章。

相信談到穩壓三極管,很多從業不久或剛剛?cè)腴T的設計者都會覺得比較陌生。因?yàn)樵陔娐吩O(shè)計中,最常見的穩壓器件為二極管,而非三極管,但實際上三極管也是擁有穩壓作用的,在本文將為大家介紹關于穩壓三極管電路的工作分析,通過淺顯易懂的方式來幫助大家理解。
【導讀】本文通過圖文并茂的形式,言簡意賅的講解了一種簡單的穩壓三極管工作原理,對于新手來說非常易于理解。在閱讀過本文后,相信大家都對穩壓三極管的工作方式有了自己獨到的見解,小編也將持續關注穩壓三極管的相關知識,并為大家整理成文章。  相信談到穩壓三極管,很多從業不久或剛剛?cè)腴T的設計者都會覺得比較陌生。因?yàn)樵陔娐吩O(shè)計中,最常見的穩壓器件為二極管,而非三極管,但實際上三極管也是擁有穩壓作用的,在本文將為大家介紹關于穩壓三極管電路的工作分析,通過淺顯易懂的方式來幫助大家理解。 1 圖1  圖1是一個固定穩壓電路。電阻作用1是向三極管提供偏置電流,使三極管導通。2是向穩壓管提供工作電流,穩壓管接在基極上。所以基極的電壓被穩壓管穩定了。又因?yàn)槿龢O管基極與射極之間是一個二極管,而二極管導通時兩端電壓是穩定的0.7V(以硅管算)。所以此電路輸出電壓等于穩壓管穩定值減0.7V。電容的作用與穩壓無關,但是在這類穩壓電路中往往“順便”用它。其作用是與三極管構成“電子濾波”電路,利用三極管的放大作用,在輸出端得到擴大了hFE(三極管放大倍數)倍的濾波效果,這是接在輸出端的濾波電容無法相比的。右圖的電容也是此作用。 2 圖2是一個輸出可調的串聯調整穩壓電路。三極管V1叫調整管,起到調整輸出電壓作用。V2叫比較放大管。起到把取樣信號與基準電壓進行比較并放大后控制調整管的作用。電阻1作用是向三極管V1提供偏置電流,使三極管導通。電阻1另一個作用是向V2提供工電源。電阻2向穩壓管提供工作電流。電阻3.4及W構成取樣電路。穩壓管給V2提供基準電壓。此電路工作原理如下:設因負載變化或輸入電壓波動或其它原因使輸出電壓升高---------經取樣電路取樣,V2基極電壓也升高---------V2基極電流加大------V2集電極電流加大--------V2集電極電壓即V1基極電壓下降----------V1射極即輸出電壓下降------結果就是輸出電壓實際并沒有升高。同理,輸出電壓也不會下降。只能是一個穩定值。調整W可調高或調低輸出電壓。
圖1

圖1是一個固定穩壓電路。電阻作用1是向三極管提供偏置電流,使三極管導通。2是向穩壓管提供工作電流,穩壓管接在基極上。所以基極的電壓被穩壓管穩定了。又因?yàn)槿龢O管基極與射極之間是一個二極管,而二極管導通時兩端電壓是穩定的0.7V(以硅管算)。所以此電路輸出電壓等于穩壓管穩定值減0.7V。電容的作用與穩壓無關,但是在這類穩壓電路中往往“順便”用它。其作用是與三極管構成“電子濾波”電路,利用三極管的放大作用,在輸出端得到擴大了hFE(三極管放大倍數)倍的濾波效果,這是接在輸出端的濾波電容無法相比的。右圖的電容也是此作用。
【導讀】本文通過圖文并茂的形式,言簡意賅的講解了一種簡單的穩壓三極管工作原理,對于新手來說非常易于理解。在閱讀過本文后,相信大家都對穩壓三極管的工作方式有了自己獨到的見解,小編也將持續關注穩壓三極管的相關知識,并為大家整理成文章。  相信談到穩壓三極管,很多從業不久或剛剛?cè)腴T的設計者都會覺得比較陌生。因?yàn)樵陔娐吩O(shè)計中,最常見的穩壓器件為二極管,而非三極管,但實際上三極管也是擁有穩壓作用的,在本文將為大家介紹關于穩壓三極管電路的工作分析,通過淺顯易懂的方式來幫助大家理解。 1 圖1  圖1是一個固定穩壓電路。電阻作用1是向三極管提供偏置電流,使三極管導通。2是向穩壓管提供工作電流,穩壓管接在基極上。所以基極的電壓被穩壓管穩定了。又因?yàn)槿龢O管基極與射極之間是一個二極管,而二極管導通時兩端電壓是穩定的0.7V(以硅管算)。所以此電路輸出電壓等于穩壓管穩定值減0.7V。電容的作用與穩壓無關,但是在這類穩壓電路中往往“順便”用它。其作用是與三極管構成“電子濾波”電路,利用三極管的放大作用,在輸出端得到擴大了hFE(三極管放大倍數)倍的濾波效果,這是接在輸出端的濾波電容無法相比的。右圖的電容也是此作用。 2 圖2是一個輸出可調的串聯調整穩壓電路。三極管V1叫調整管,起到調整輸出電壓作用。V2叫比較放大管。起到把取樣信號與基準電壓進行比較并放大后控制調整管的作用。電阻1作用是向三極管V1提供偏置電流,使三極管導通。電阻1另一個作用是向V2提供工電源。電阻2向穩壓管提供工作電流。電阻3.4及W構成取樣電路。穩壓管給V2提供基準電壓。此電路工作原理如下:設因負載變化或輸入電壓波動或其它原因使輸出電壓升高---------經取樣電路取樣,V2基極電壓也升高---------V2基極電流加大------V2集電極電流加大--------V2集電極電壓即V1基極電壓下降----------V1射極即輸出電壓下降------結果就是輸出電壓實際并沒有升高。同理,輸出電壓也不會下降。只能是一個穩定值。調整W可調高或調低輸出電壓。

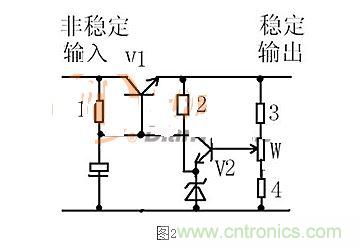

圖2是一個輸出可調的串聯調整穩壓電路。三極管V1叫調整管,起到調整輸出電壓作用。V2叫比較放大管。起到把取樣信號與基準電壓進行比較并放大后控制調整管的作用。電阻1作用是向三極管V1提供偏置電流,使三極管導通。電阻1另一個作用是向V2提供工電源。電阻2向穩壓管提供工作電流。電阻3.4及W構成取樣電路。穩壓管給V2提供基準電壓。此電路工作原理如下:設因負載變化或輸入電壓波動或其它原因使輸出電壓升高---------經取樣電路取樣,V2基極電壓也升高---------V2基極電流加大------V2集電極電流加大--------V2集電極電壓即V1基極電壓下降----------V1射極即輸出電壓下降------結果就是輸出電壓實際并沒有升高。同理,輸出電壓也不會下降。只能是一個穩定值。調整W可調高或調低輸出電壓。
