關于壓電陶瓷驅動中關于升壓電感的二三問

發布時間:2015-11-20 責任編輯:echolady

【導讀】很多人都對壓電陶瓷驅動電源中有關升壓電感的問題感興趣,本文講解的是壓電陶瓷驅動電源中的升壓電感的相關介紹,大家跟隨小編一起來看看。

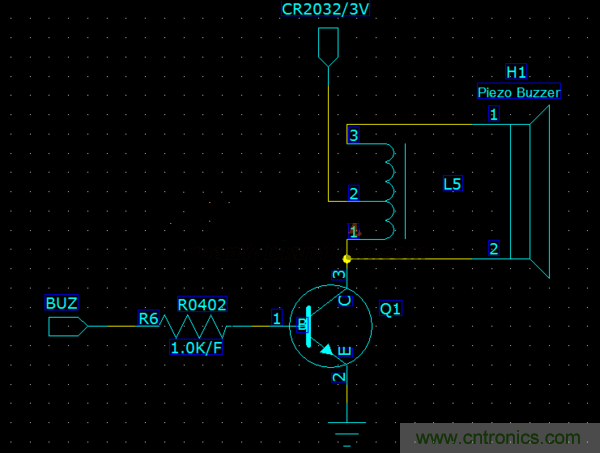

在本例中使用了壓電陶瓷蜂鳴片的驅動電路,因?yàn)橛眉~扣電池才3V,所以增加了一個三腳升壓電感,驅動波形為5.1Kz方波(電路如下圖1)。

關于壓電陶瓷驅動中關于升壓電感的二三問
圖1

那么問題來了,升壓電感工作需要遵循什么原理去進行設計?是否可以按照諧振來進行。升壓電感選用的參數如圖2,工作時候驅動電流接近30mA,已是紐扣電池承受極限。那么在進行參數設計時有沒有一些依據?比如前后的扎數比、電感比、次級的電感值等。

關于壓電陶瓷驅動中關于升壓電感的二三問
圖2:升壓電感參數

用于蜂鳴器的升壓電感匝數比(其中還包括磁通率和工作頻率決定),和諧振頻率有很大關系,(頻率越高電感變比就越高,相對高頻而言)。

根據多年的經驗,如果是以上的電路使用建議出口蜂鳴器配套的電感6*8mm,使用3V紐扣電池供電大概在20mA左右。關于蜂鳴器使用的電感要求很高,牽涉到驅動電壓,工作電流,聲音大小和安裝尺寸及熱性能問題和線徑匝數比。

本文介紹了壓電陶瓷驅動電源中的升壓電感相關知識,并根據實例來幫助大家進行理解。對升壓電感的遵循原理進行梳理,希望大家在閱讀過本文之后能夠有所收獲。
