如何巧妙檢測光電耦合器好壞,只需一招!
發布時間:2015-09-18 責任編輯:sherry
【導讀】在電路設計中,有時需要將光與電進行互相轉化,此時就需要光電耦合器的幫助。由于承擔著進行轉換的職責,所以光電耦合器的質量與性能好壞非常重要。在本篇文章當中,小編就將為大家介紹一種使用定時器來判斷光電耦合器性能與質量好壞的方法。

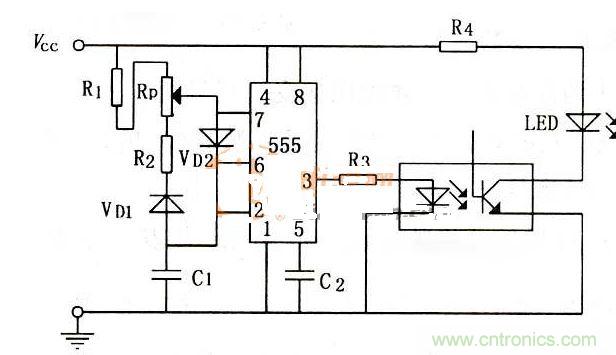

如圖1所示,電路當中的VD1和VD2的作用是將電容C1(其容值為10uF)的充放電回路分開,以使定時器輸出占空比可調的脈沖波形;C2為濾波電容,容值為0.01uF,它的作用是組成定時元件;R1、R2的阻值分別為10kΩ和51kΩ;Rp的阻值為0—10kΩ;R3、R4的阻值分別可取為2kΩ和1kΩ,它們的作用均是為了限流;
圖1
Vcc可使用干電池或直流穩壓電源。
檢測步驟如下:
加電(Vcc=5V或6V)后若發光二極管LED按2Hz左右的頻率閃動,則說明該被測管質量性能良好,其原因是,加電后,定時器會從3引腳輸出脈沖電壓(此電壓與Vcc的值有關,此脈沖電壓通過電阻器R3加到光電耦合器發光管上,其振蕩頻率:f=2Hz因此,也就出現了上述現象。此電路能調節LED的發光時間間隔。
需要注意的是:
1、此電路可去掉VD1、VD2以及滑動變阻器Rp,這樣5定時器就會輸出占空比不變的脈沖波形。
2、定時器的輸出脈沖頻率不能太高,否則會發現發光二極管LED的狀態是一直亮著,從而影響察看效果。
以上的兩點非常重要,希望大家在按照步驟進行對光電耦合器的檢測時能夠時刻記住以上的注意事項。本文不僅對利用定時器進行光電耦合器好壞排定過程進行了講解,還對其中的一些注意事項進行了特別提醒,希望大家在閱讀過本篇文章之后能夠有所收獲。
