新手備課:峰值效率對逆變器的關鍵作用分析!

發布時間:2015-09-07 責任編輯:sherry

【導讀】本篇文章分析了太陽能電力設備中MPPT對逆變器的作用,希望大家在看過結合實例的分析后能對MPPT有進一步的認識,更多的了解逆變器設計。

提到逆變器的MPPT,可能部分新手對這個名詞并不十分熟悉,MPPT是逆變器當中“峰值效率”的縮寫,當逆變器的效率達到峰值時就會涉及到峰值效率的問題。那么峰值效率對于逆變器的作用是什么?對逆變器的作用是什么樣的呢?
逆變器

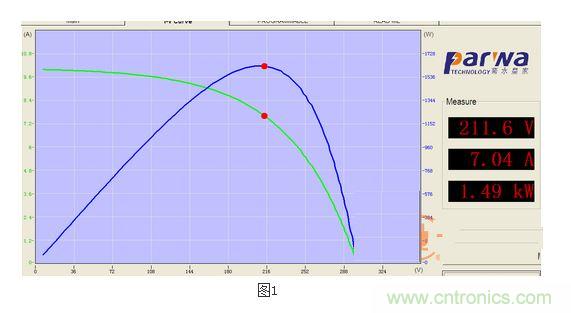

從圖1中可以看出,綠色和藍色的曲線是電池板輸出電壓和電流,為電池板輸出電壓和電流,即I-V曲線(綠色)、P-V曲線(藍色)。如果希望逆變器輸出的功率最大,就需要直流電壓運行在紅點所在的最大點,這個點就是最大功率點。

那么,為什么還要不斷跟蹤呢?因為此曲線隨著光照強度、溫度和遮擋的不同在變化著,最大功率點也就在變化,可能早上最大功率點電壓是560V,中午是520V,下午是550V,所以逆變器需要不斷地尋找這個最大功率點,也就是最大功率點跟蹤了,這樣才能保證全天的電池板能量都能最大化地輸出,不浪費太陽能資源。

假設最大功率點是550V,550V時功率是200W。此時運行在520V時的功率約為190W(具體請參考曲線)。580V時約為185W(具體請參考曲線)。

可以看到,此時發生的功率都沒有550v的功率大。雖然損失了發電量,但不會對系統產生其他影響。

假設MPPT還沒開始跟蹤,這時組件輸出電壓是500V,然后MPPT開始跟蹤之后,就開始通過內部的電路結構調節回路上的電阻,以改變組件輸出電壓,同時改變輸出電流,一直到輸出功率最大(假設是550V最大),此后就不斷得跟蹤,這樣一來也就是說在太陽輻射不變的情況下,組件在550V的輸出電壓情況,輸出功率會比500V時要高,這就是MPPT的作用所在。
