福利到!簡析半橋諧振DC-DC變換器得三種運行模式

發布時間:2015-08-24 責任編輯:echolady

【導讀】本文詳細講述了半橋LLC諧振型DC-DC變換器的三種不同的運行模式,并且詳細分析了fm<fs<fr開關頻率的運行模式,針對四個工作階段進行了詳細的闡述。下面就跟小編一起去了解半橋諧振DC-DC變換器開關頻率的運行模式。

半橋LLC諧振型的DC-DC變換器在日常運行中擁有三個不同的運行模式,也因此能夠適應多種環境下的應用需求。由于此前我們?cè)?jīng)專項分析過fs=fr運行模式的工作過程和運行特點,因此今天本文將會重點針對fm<fs<fr運行模式進行簡要分析,幫助工程師了解其工作運行狀態和運行特點。

fm<fs<fr開關頻率運行簡析

下面分析LLC諧振DC-DC變換器開關頻率fm&lt;fs&lt;fr的工作原理,這是LLC最常用的工作區域,此時原邊開關管實現零電壓開通,副邊整流二極管實現零電流關斷,該工作區稱為Boost區,電路工作在過諧振狀態下的主要波形圖如圖1所示。圖2顯示的是fm&lt;fs&lt;fr的開關控制時序表,下圖中圖3顯示各個階段的主要工作波形和等效電路圖。

福利到!簡析半橋諧振DC-DC變換器得三種運行模式

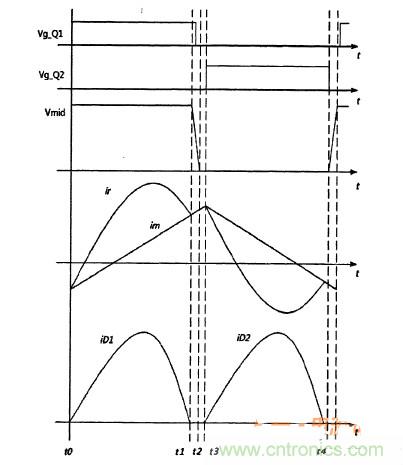

圖1fm<fs<fr時主要工作波形圖
福利到!簡析半橋諧振DC-DC變換器得三種運行模式

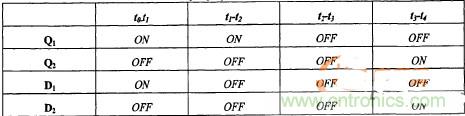

圖2fm<fs<fr開關控制時序表
福利到!簡析半橋諧振DC-DC變換器得三種運行模式

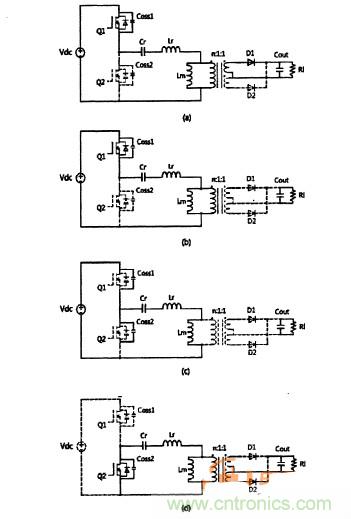

圖3fm<fs<fr時各階段的等效電路

工作階段1:t0-t1

在這一工作階段中,半橋LLC諧振轉換器的MOS管Q1和整流管D1是導通的,諧振電流ir則按正弦形式增加。激磁電感電流如按線性上升,兩者之差通過副邊整流后傳輸至負載端。變壓器原邊電壓被副邊箝位于nV0,此階段內只有Lr和Cr參與諧振,Lm不參與諧振。

工作階段2:t1-t2

在這一工作階段中,半橋LLC諧振轉換器在t1時刻諧振電流ir等于激磁電流im,此后,激磁電感Lm開始參與與Lr、Cr諧振,因?yàn)橹C振電流等于激磁電流,變壓器原副邊斷開,整流管Dl關斷(D2亦截止)。

工作階段3:t2-t3

在這一工作階段中,半橋LLC諧振轉換器的激磁電流im將其存儲的能量轉移到諧振電容Cr,在這種模式下,實現升壓(Boost)作用,此時直流電壓增益大于1。副邊整流二極管Dl零電流關斷,變壓器原副邊脫開,諧振網絡不向負載端傳遞能量。此時的Lm兩端電壓不再受箝位限制,Lm和Lr、Cr將一起參與諧振.在此階段內為下一階段的Q2的ZVS創造了條件。

工作階段4:t3-t4

在這一工作階段中,半橋LLC諧振轉換器在t3時刻以后Q1關斷,諧振電流ir流過MOS管Q2的體二極管,因此在t3時刻,MOS管Q2實現了零電壓開通。t4時刻以后,電路工作在下半個周期,其工作情況與上述四個個階段完全對稱,這里也不再重述。

通過對半橋LLC諧振DC-DC變換器的fm&lt;fs&lt;fr開關頻率運行工作狀態分析,我們可以看到,當開關頻率fs小于fr的條件下,LLC原邊開關管工作在ZVS狀態,而副邊整流二極管工作在ZCS狀態,從而電路中的所有功率半導體器件都實現了軟開關:對于原邊開關管來說減小了開關損耗。對于副邊整流二極管來說減小了反向恢復帶來的損耗,此時的整流二極管不存在電壓尖峰,可以采用耐壓值更低的二極管(導通壓降也會更低,成本降低,導通損耗就會更?。?。
