DIY:搭了個48V工頻全橋方波逆變板

發布時間:2015-08-18 責任編輯:sherry

【導讀】論壇精髓啊,小編這里借用下讓大家見識下,技術達人如何自己搭了個48V工頻全橋方波逆變板?詳細請看下文哦!

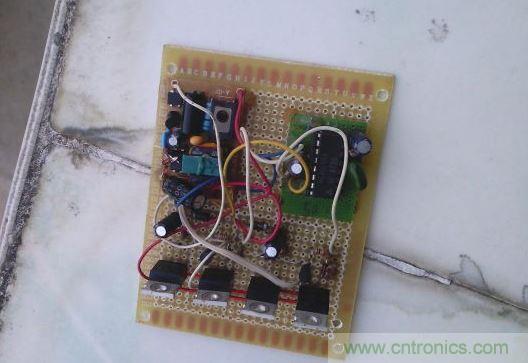

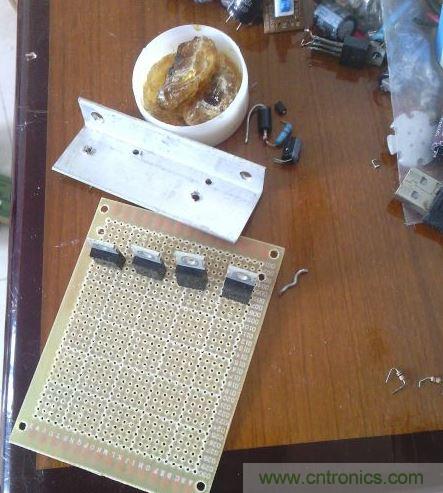

因?yàn)楣ぷ鞯脑?好久沒有上論壇發貼了,現在在家休息幾天搭了這塊板子,主要是考慮現在48V電動車普及,48V電源成為首選.如今正玄波逆變?cè)谶@個壇子里鋪天蓋地,搭這個電路純是愛好,沒有技術含量.這塊板的輔助電源用的是小米的山寨電源,經過改造變壓器,把輸出變?yōu)镈C14V,輸出電壓范圍是DC20-300V 200MA左右.最開始改造的一個輔助電源本是12V-48通用非常好用,因?yàn)榘逄蠖鴹売?上圖吧。
48V工頻全橋方波逆變板

48V工頻全橋方波逆變板

48V工頻全橋方波逆變板
[page]

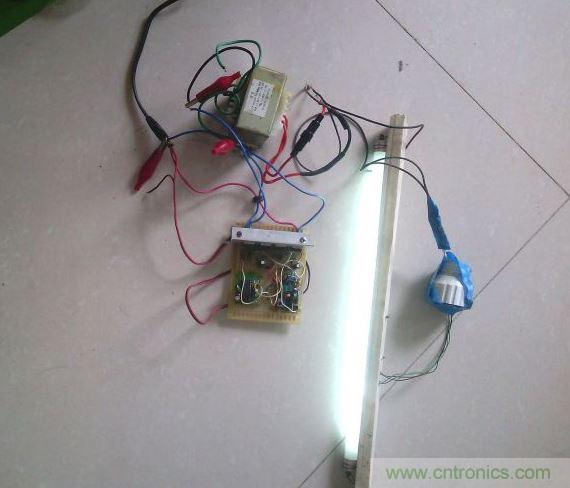

這是24V供電,是用兩個開關電源串聯的.
48V工頻全橋方波逆變板
這是12V供電,12V直接給全橋及驅動供電.
48V工頻全橋方波逆變板

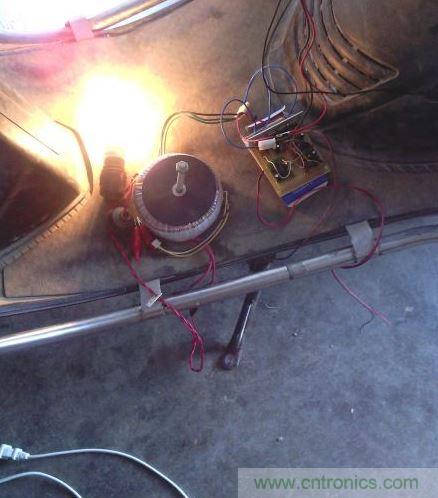

這是48V電動車供電.

今天有時間繼續測試、12v供電找了幾個大小不同的變壓器空載從200ma到500ma不等、最大輸出到了100瓦左右管子沒什么發熱、供電用的電腦電源。24v由于沒有大的供電電源、沒有繼續測試。48v供電下用的是一個200w功放環變雙26v輸出的,它的帶載能力不錯輸出100w左右電壓都沒有低于200v、特別是帶電風麻效果出奇的好、不過空載有一些發熱、而管子正常、不知道什么原因、由于一時找不到48v合適的變壓器、又沒有檢測設備只好先放下以后再說。
