【導讀】本文將會針對恒壓源并聯條件下,電源模塊無法實現均流輸出的原因進行分析,一起來看看都有哪些因素會造成均流故障吧。
在實際工作中,工程師常常需要將大功率的模塊電源通過并聯的方式實現均流,以此保障供電安全和機體的正常運行。然而,一旦出現恒壓源電源模塊無法均流的情況,就會造成效率降低等問題,需要工程師及時進行處理。本文將會針對恒壓源并聯條件下,電源模塊無法實現均流輸出的原因進行分析,一起來看看都有哪些因素會造成均流故障吧。
一般情況下,在正常工作的過程中,引起多個并聯電源模塊不均流的原因主要有兩種。第一種原因是電壓基準、反饋系數差別引起的輸出電壓的細微差別。第二種原因是輸出到負載的連接電纜電阻不匹配。當然了,內部寄生參數發生變化也有可能會引起均流故障,如開關管壓降、濾波電感值等不同引起的模塊不一致,也是需要注意的。輸出電壓和等效內阻不同引起模塊不均流的原因分別見圖1、圖2。

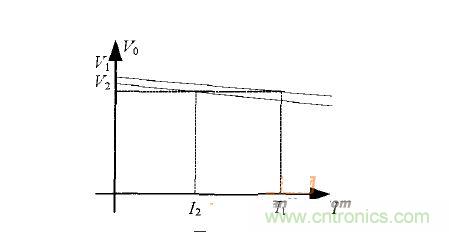

圖1
從圖1中我們可以比較清楚的看出,由于輸出到負載的等效電阻很小,輸出電壓即便出現很小的差別也同樣會引起輸出電流的很大差別。也就是說,輸出電壓的細微差別必須通過輸出到負載的連接電纜來平衡,兩個很小的數相除就可能是一個比較大的數,于是輸出電流差別就比較大了。

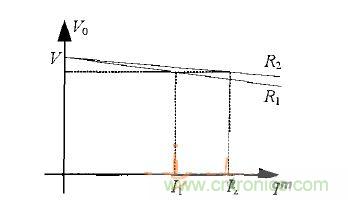

圖2
從圖2的曲線變化中我們可以很清晰的看出,即使是在保證輸出電壓一致的情況下,輸出到負載的等效電阻的差別也會引起輸出電流的極大不均流,即等效電阻的不匹配必須通過較大的不均流來平衡。而上文中所提及的第三種可能導致無法實現并聯均流的情況,即使輸出電壓平均值和輸出到負載的等效電阻都一樣,由于開關管壓降、濾波電感值不一致等原因同樣會引起不均流。理由是輸出電壓平均值相等并不意味著輸出電壓瞬時值相等。
