【導讀】在電源設計當中，有很多相近但卻不同的概念。主動與被動PFC（功率因數校正）就是兩種比較容易讓人們產生疑問的知識點。關于主動與被動PFC，網絡上有不少關于兩者之間區別的文獻，這里就不再為大家重復敘述。本文主要為大家講解兩者區別之上的選擇問題。
本篇文章要講的，是在兩者區別之上的選擇問題，從更深的層次去探討主動與被動PFC的關系，發掘這兩者的特點，方便大家選擇使用。
對于組裝臺式機來說，電源是很重要的一部分，如果選擇不當有可能造成硬件的損壞，所以現在越來越多的人開始注重電源的選擇?，F(xiàn)在市面上的電源按照大的方面劃分一般分為主動式PFC和被動式PFC，大家都知道主動式PFC比被動式PFC要好，但是大多數小白們根本不知道好在哪里。
PFC的主要作用是提高電路的功率因數，而主動式PFC和被動式PFC的主要特點也是功率因數不同。一般被動式PFC的功率因數大概在0.7~0.8，而主動式PFC的功率因數甚至能夠達到98%以上，非常驚人。所以，主動式PFC更加環保。
圖1 主動式PFC實物圖
圖1是主動式PFC的實物圖，相信大家已經非常熟悉，而被動式PFC與主動式PFC最大的不同就是，被動式PFC有一個大電感。

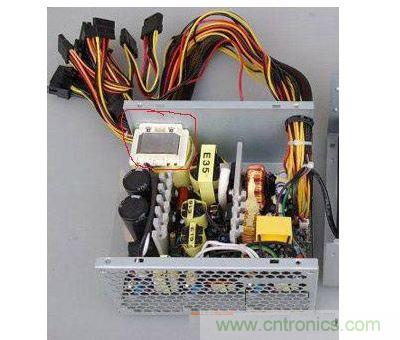

圖2 被動PFC當中的電感
如圖2所示，這紅圈中就是被動PFC的電感。
主動式PFC與被動式PFC還是比較好分辨的，看看有沒有一顆大電感就可以。被動式PFC不一定做工就差，其也有一二級EMI電路?？吹竭@里相信大家對主動PFC與被動PFC有一定的了解了，但是相信不少人會有疑問，前面多次提到的“功率因數”究竟是個什么東西?
[page]
功率因數
很多人其實并不了解，這個功率因數很大程度上決定主動式PFC省不省電，給誰省電的問題。功率因數指的是有效功率除以總耗電量（視在功率）比值。有效功率，就是有功功率，它表示的是實際使用的功率。而實際上損耗的功率是有功功率加上無功功率，而我們目前使用的電能表只能測量有功功率，是無法測量無功功率的。
舉個例子，在普通被動PFC功率因數是70%的情況下，如果使用70W的功率，供電局則需要提供100W的功率，這70W是有功功率，是實際使用的，而剩下那30W就是無功功率沒有使用，但是也無法回收，就浪費掉了，但是家里的電能表只計算使用的這70W，而不會計算浪費掉的30W。
也就是說，高的功率因數不能給你自己省錢，你仍然是使用多少花多少錢。但是高的功率因數能夠給供電局省錢，因為降低了無功功率，當然也更加環保。
相信看到這里大家已經明白，高的功率因數并不能給自己省錢，我們暫且不去理會它，那我們知道，很多好的電源會比較節省電費，那么這個節省指的是什么呢?
轉換效率
好的電源節省電費的秘密在于轉換效率，轉換效率越低，代表了電源的自身損耗越大，也就更加費電，而這次費的電，可是需要自己花錢的。比如說供電局提供100W的功率，但由于使用了被動PFC，功率因數只有0.7，也就是說只用了70W，剩下?lián)p失了30W是供電局的損失。
而如果轉換效率有0.9，那么你這70W供你使用的只有73W，剩下的7W浪費掉了，但是這浪費掉的7W也是我們自己的花錢買來的。而如果轉換效率只有0.7，那么這70W供使用的只有49W，剩下的21W都浪費掉了，但是這浪費掉的21W也是花錢買來的。
說明一點，家用的電表都不能計算無功功率，但是一般工廠都是有無功功率電能表的，所以功率因數的提高對于家用是沒有太大意義的。所以，主動PFC大力宣傳的功率因數對于家用來說用處不大。
對比一下：
一個被動式PFC功率因數0.7，轉換效率0.8；
一個主動式PFC功率因數0.95，轉換效率0.75；
那么實際上這個被動式PFC這個主動式PFC更加節省電費。那么這么說，是不是市場上大力倡導的主動式PFC其實沒有任何用嗎？其實并不是。
由于被動式PFC主要面向低端用戶，成本控制也比較嚴，因此被動式PFC都是采用的傳統的電路設計，不僅僅功率因數較低，轉換效率也較低。
現在被動式PFC非?；靵y，因為技術門檻低，隨便一個十幾人的手工作坊也能生產，并且為了控制成本，很多小廠大量采用二手元件，并且縮減已有的電路，質量不能說不堪憂。而主動式PFC主要面向高端用戶，是各個電源大廠競爭的焦點，各個大廠分別開發自己的先進電路，提高功率因數的同時也提高了轉換效率，自然，電源價格也較貴。
所以，結果就是高端電源全部被主動式PFC占領。
那么說了這么多，對于普通用戶來書，主動式PFC和被動式PFC到底如何選擇?
[page]
主動和被動PFC的選擇
如果是300W以下使用，強烈建議買被動式PFC，并且這個區間也沒有什么主動式PFC可供選擇。因為主動式PFC電路復雜，本身就要耗費電能，在低負載下，主動式PFC轉換效率甚至要低于被動式PFC，所以在這個功率區間，被動式PFC在日常使用中可能更加省電。
而被動式PFC電路簡單，電磁干擾較小，性能穩定，皮實耐操，價格便宜，實在是不錯的選擇。在這個區間只要買國產的比較大的廠商的被動式PFC就不會有太大問題，事實上國產電源銷售大部分都是由被動式PFC支撐起來的，被動式PFC用了這么多年，甚至很多網吧都是采用被動式PFC，足以見得其性能還是很穩定的，完全不必對被動式PFC產生恐慌情緒，當然也不要購買價格過于便宜的三無產品。
但是如果達到了400W，那么就建議選擇主動式的PFC。主動式PFC電路設計優秀，雖然價格較高，但是功率因數和轉換效率都比較高，節能省電，不僅為自己省電，也能為國家電網做出貢獻，綠色環保，實在是高端電源的不二選擇。
但是有一點值得注意，盡量不要買低價的主動式PFC，因為主動式PFC電路復雜，成本自然較高，本來就是面向中高端用戶的產品，一些低價的主動式PFC縮水嚴重，那質量問題就涌現出來，比如說電磁干擾問題，比如說高頻噪音問題。
總的來說一分錢一分貨，不要指望用買被動式PFC的價格買一個性能強勁的主動式PFC，如果需要高端電腦，就給電源多一些預算吧，畢竟電源的好壞關系到整個電腦的健康。
至于300-400W之間的區間，在看過上面的文章之后，相信大家也能做出自己相應的判斷。
主動式和被動式PFC各有千秋，最主要的因素是受制于預算。如果預算較多，完全可以選擇購買主動式PFC，但是這并不意味著被動PFC不好，只不過是根據不同的情況進行不同的選擇會更好。
想要選購PFC電源的朋友不妨花上幾分鐘來耐心的看完此篇文章，相信能幫助解決不上在選購方面的疑惑。小編將繼續關注并為大家整理這種電源生活知識，希望大家能夠持續關注。
