直通車:直擊直流電源模塊的設計“壁壘”

發布時間:2015-04-14 責任編輯:echolady

【導讀】電路設計一直都是工程師必備課程,直流電源模塊的設計一直都是困擾工程師的難點,因?yàn)樵谠O(shè)計過程有兩個“壁壘”,一是熱處理,二是電流最大化。這兩個難點只要處理成功,那么直流電源模塊的設計就不是問題了,下面我們一起直擊直流電源模塊的設計難點。

1、熱處理

它給很多電源廠家玩文字游戲的空間,因?yàn)闊崽幚硎请娫茨K設計中最大的局限性所在,也是最容易被用戶所忽略的地方。大家都知道,工業級電源模塊跟軍品模塊的最大區別就在于工作溫度,工作溫度又分環境溫度和元器件溫度。以元器件溫度來說,行業共識是最高只能達到125攝氏度;而環境溫度比較合理的標注應該是-45到+85攝氏度(當然,并不是所有的電源廠家都能做到這一點,但頂級電源供應商都能做到),游戲開始了:前段時間有個案子,客戶問我說怎么你們的工作溫度這么窄(-40到+85)?說是誰誰的模塊可以做到120度云云,費了我好大的功夫才給客戶解釋清楚!游戲二:淡化處理“功率將額”,乍一看,兩款產品設計規格一模一樣,好像只能看誰價格做得更低了。其實不然,任何標準的產品規格書最后都會有將額曲線圖,很容易可以比較出優劣。舉個例子:A、C兩款1/4磚模塊,設計均為1.8V@80A,但通過比較將額曲線發現,在50攝氏度300LFM同等環境下,C模塊仍輸出80A而A模塊只能輸出75A。可別小看了這5安培,在某些時候會造成整個系統DOWN機。

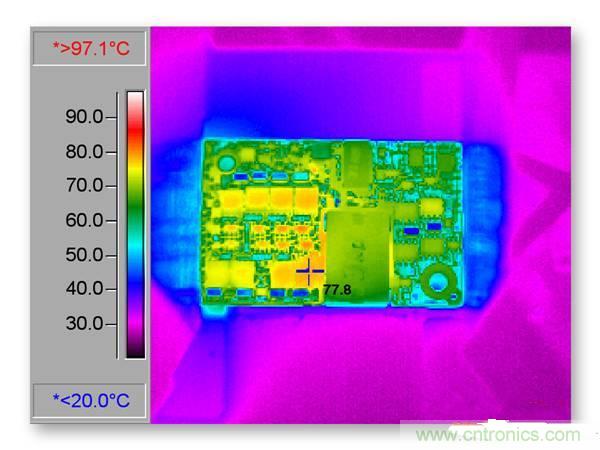

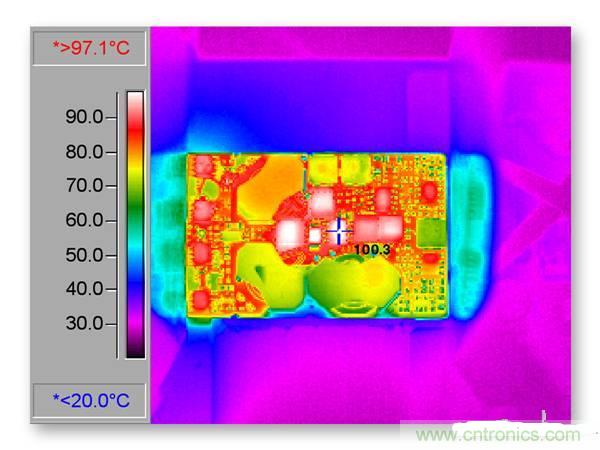

其實我們也可以一目了然地分出優劣。下面是兩款產品的熱成像圖(輸入48VDC,輸出3.3V @ 35A,溫度25°C,氣流200LFM)。但是看DATASHEET其實是看不出來的。

直擊直流電源模塊的設計“壁壘”
直擊直流電源模塊的設計“壁壘”
圖1:熱成像對比圖
[page]
2、電流最大化

電流最大化跟熱處理緊密相關。大電流的最大局限就在散熱,采用雙排針腳也是因?yàn)檫@個原因。

可能有人會說客戶實際上用不了這么大的電流,做大了價格會上升反而會不容易銷售,而且,很多客戶可以接受幾塊并聯。其實這不矛盾,從通信行業的發展趨勢來看,終端設備都在朝著小巧型發展,這就要求配套的電源功率密度更高。大功率模塊電源應該被看作是下一代產品,目前還在用的幾塊并聯實現大電流輸出將逐漸被大電流模塊所替代。

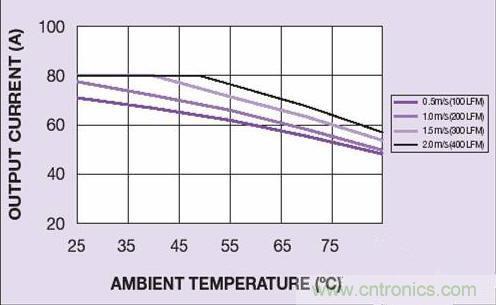

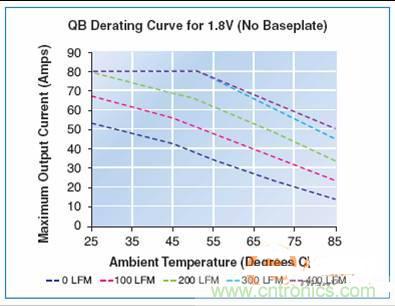

還是要再次強調功率將額問題。下圖為(1)所提及的將額曲線,1/4磚80A是時下非常熱銷的一款產品,兩家公司產品都號稱在1.8V時可最大輸出80A,筆者摘取了兩家公司網站上產品資料的將額曲線圖。各位可以比較下這個點:50攝氏度,氣流300LFM,看看其輸出電流是否一樣呢?

直擊直流電源模塊的設計“壁壘”
直擊直流電源模塊的設計“壁壘”
圖2:將額曲線對比圖
