電腦電源適配器拆解要得當,別“物財雙失”!

發布時間:2015-01-15 責任編輯:sherryyu

【導讀】若筆記本電源適配器出現故障不能正常工作,要怎么辦?重新配置一個電源適配器要花費上百元,二手的也便宜不到哪里去。拿到外面維修又不劃算,很傷腦筋!那就自己拆解嘗試維修唄!但是很多人不了解拆解的重要性盲目拆解,最后導致電源適配器故障更嚴重或直接損壞,時間金錢全失啊。

人們生活條件越來越優越,基本上人人一本筆記本,使用筆記本電腦方便了我們生活的各個方面。而筆記本電源適配器是筆記本的重要組成配件之一,倘若筆記本電源適配器出現故障,筆記本或其他配件就不能正常的工作。這時候你要怎么辦?重新配置一個電源適配器要花費上百元,二手的也便宜不到哪里去。拿到外面維修又不劃算,想自己維修又不懂專業技能,很傷腦筋!

其實,許多電源適配器出現的問題并不嚴重,一般可以自己嘗試拆解維修,這樣就不用破費花錢購買新的了。那么下面由樂豐電器專家為大家講解電源適配器的拆解方法。

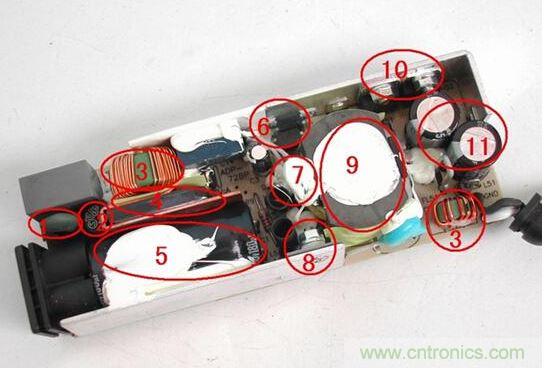

拆解前我們先來了解一下電源適配器的部件名稱。

電腦電源適配器拆解
1:壓敏電阻

2:保險絲

3:電感線圈(又稱扼流圈)

4:整流橋

5:濾波電容

6:運放IC(集成電路)

7:溫度探頭

8:大功率開關管

9:開關變壓器

10:次級整流管

11:次級濾波電容

除了這些元件外,另外電路板上還有可調節電位器和阻容元件等等。

筆記本電腦電源適配器的拆解方法

拆解工具:

電工刀、錘子、螺絲刀、電烙鐵、美工刀等。
[page]

拆解步驟:

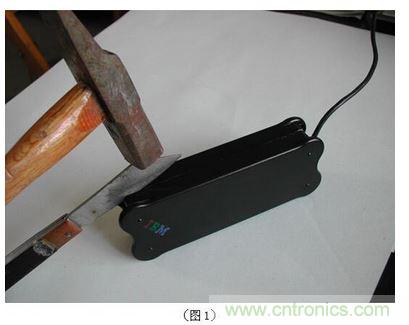

1、把電源適配器放在紙上,電工刀刀刃對準電源適配器的側縫切進去,然后用錘子敲擊電工刀的背部。由適配器的上下蓋之間切進去,然后用電工刀沿著適配器的側縫隙劃幾圈,這下可從上下蓋某個裂開的部位,把刀深入進去,慢慢分開適配器的上下蓋。
電腦電源適配器拆解

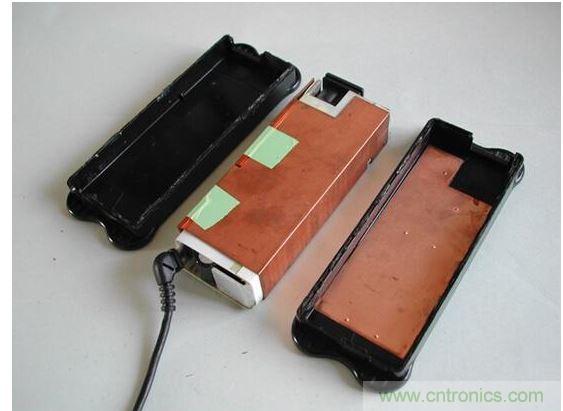

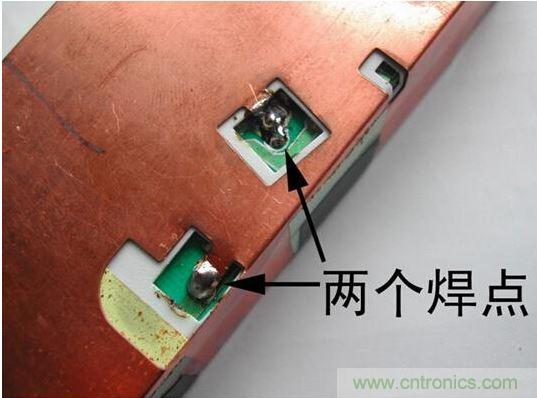

2、打開適配器的外殼,適配器外還包有銅質的屏蔽保護層,用美工刀隔開屏蔽層上的膠帶,再用電烙鐵焊開屏蔽層和電路板鏈接上的兩個焊點(圖3)就可以取下屏蔽保護層了。
電腦電源適配器拆解

電腦電源適配器拆解
[page]

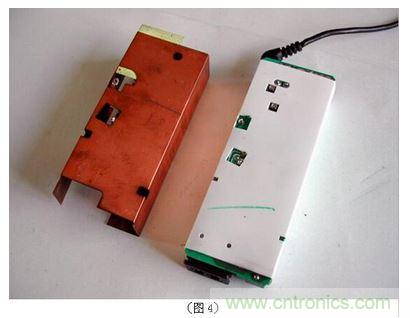

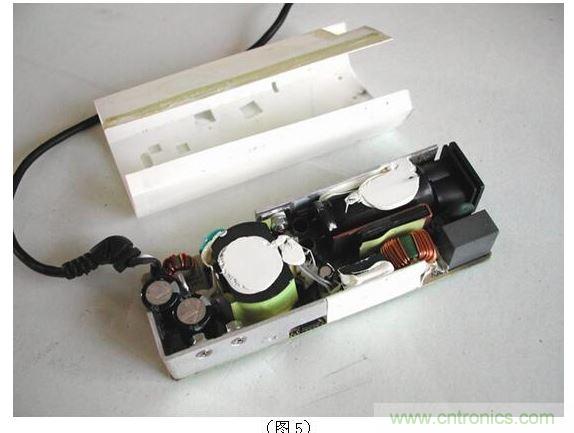

3、割開屏蔽層后,里面還有一層比較厚的硬質塑料膜(圖4),用美工刀割開就可以看到電路板(圖5)。
電腦電源適配器拆解

電腦電源適配器拆解

溫馨提示:

很多人不了解相關拆解以及維修知識,盲目的的自己拆解和維修,容易導致電源適配器故障更嚴重或直接損壞,最終造成金錢和精神上的雙重?fù)p失。筆記本電源適配器故障的主要原因還是質量問題,好的品質,是一個安全的保證,所以選擇質量有保證的廠家至關重要。
