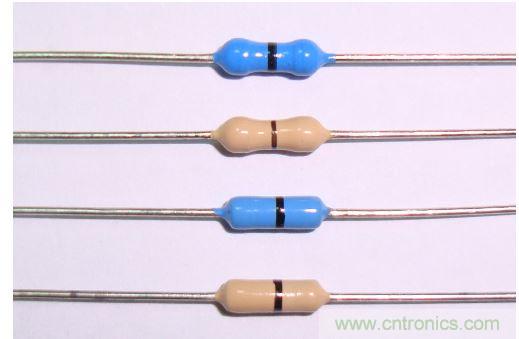

首先我們來看看0歐姆電阻都能干什么?



在電路中沒有任何功能，只是在PCB上為了調試方便或兼容設計等原因；



可以做跳線用，如果某段線路不用，直接不貼該電阻即可（不影響外觀）；



在匹配電路參數不確定的時候，以0歐姆代替，實際調試的時候，確定參數，再以具體數值的元件代替；



想測某部分電路的耗電流的時候，可以去掉0ohm電阻，接上電流表，這樣方便測耗電流；



在布線時，如果實在布不過去了，也可以加一個0歐的電阻；



在高頻信號下，充當電感或電容。（與外部電路特性有關）電感用，主要是解決EMC問題。如地與地，電源和IC Pin間；



單點接地（指保護接地、工作接地、直流接地在設備上相互分開，各自成為獨立系統。）；







只要是地，最終都要接到一起，然后入大地。如果不接在一起就是"浮地"，存在壓差，容易積累電荷，造成靜電。地是參考0電位，所有電壓都是參考地得出的，地的標準要一致，故各種地應短接在一起。人們認為大地能夠吸收所有電荷，始終維持穩定，是最終的地參考點。雖然有些板子沒有接大地，但發電廠是接大地的，板子上的電源最終還是會返回發電廠入地。如果把模擬地和數字地大面積直接相連，會導致互相干擾。不短接又不妥，理由如上有四種方法解決此問題：用磁珠連接;用電容連接;用電感連接;用0歐姆電阻連接。



磁珠的等效電路相當于帶阻限波器，只對某個頻點的噪聲有顯著抑制作用，使用時需要預先估計噪點頻率，以便選用適當型號。對于頻率不確定或無法預知的情況，磁珠不合。



電容隔直通交，造成浮地。電感體積大，雜散參數多，不穩定。



0歐電阻相當于很窄的電流通路，能夠有效地限制環路電流，使噪聲得到抑制。電阻在所有頻帶上都有衰減作用（0歐電阻也有阻抗），這點比磁珠強。





當分割電地平面后，造成信號最短回流路徑斷裂，此時，信號回路不得不繞道，形成很大的環路面積，電場和磁場的影響就變強了，容易干擾/被干擾。在分割區上跨接0歐電阻，可以提供較短的回流路徑，減小干擾。





一般，產品上不要出現跳線和撥碼開關。有時用戶會亂動設置，易引起誤會，為了減少維護費用，應用0歐電阻代替跳線等焊在板子上?？罩锰€(xiàn)在高頻時相當于天線，用貼片電阻效果好。





布線時跨線；



調試/測試用；



臨時取代其他貼片器件；



作為溫度補償器件；



更多時候是出于EMC對策的需要。另外，0歐姆電阻比過孔的寄生電感小，而且過孔還會影響地平面（因?yàn)橐诳祝?/div>
