【導讀】電源系統設計或者電源的各個部分的設計，大家都是很清楚的。但是不停電的電源系統大家可能是有點陌生，就別提不停電電源系統是如何正常運行的啦。是不是不知道？別著急，看下文！
小編給大家說一下不停電電源系統的正常運行方式。

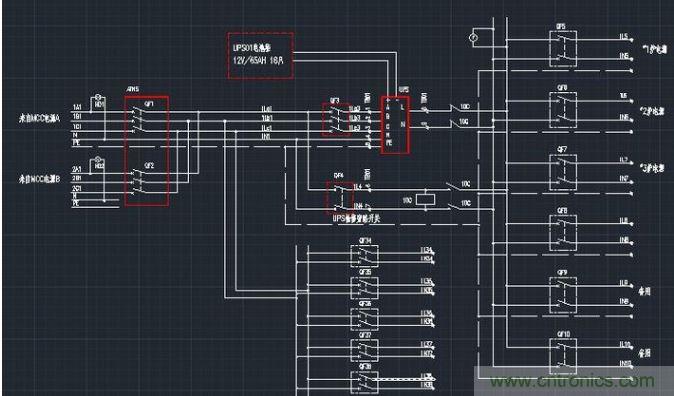

1）不停電交流系統為單相母線制直接接地系統。
2）本系統正常分別由保安12段、21段供電。經硅整流裝置整流后送至逆變器，變成220伏交流電源，再經靜態開關輸出至不停電電源系統母線。
3）220V直流母線為逆變器的備用電源，正常運行中，直流電源開關，應在合閘狀態，當保安12段、21段失電或硅整流裝置故障跳閘時，直流母線自動經隔離二級管向逆變器供電。
4）不停電電源系統交流備用電源引自保安11段、保安22段；在逆變器故障或檢修時，可經旁路隔離變壓器、交流調壓穩壓器、手控旁路開關向不停電電源系統母線供電。當逆變器故障或異常時，靜態開關自動將UPS切至旁路電源供電，其切換時間小于4ms，當逆變器恢復正常后，不停電電源系統自動切回逆變器供電方式運行。
5）正常運行時，旁路交流調壓穩壓器輸出電壓應在所規定的范圍內，否則將調壓器切至手動進行調整。
