“背部走線”是最近幾年開始流行的，提到背部走線就會涉及到機箱和電源，伴隨著側透機箱的興起，玩家們對于機箱內部的美觀度也是逐步提高，因此不少玩家會選擇電源延長線或定制線，這樣的線材不但材質軟，而且有多重顏色可選非常個性，那么這些線材是否對電源性能造成影響呢？

　　

我們都知道電源可以分為模組化接口和非模組化接口，高端玩家會選擇全模組電源然后購買全部定制線材，而非模組電源一般就會選擇延長線，在原有的接口上多出一截，這樣看起來更加統一，而且便于走線。今天我們就用電源延長線為例，通過實測數據，看看對于電源性能是否會造成影響。

　　

　　

首先我們隨機選擇了一款電源，在沒有使用延長線的時候，分別測試電源的轉換效率、電壓偏離，然后接上延長線，同時測試數據進行對比。

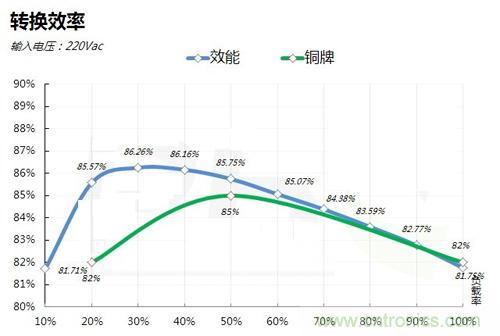

圖1：轉換效率高為86.26% 最低為81.71%

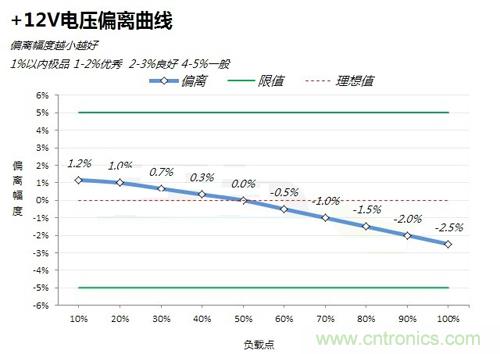

圖2：+12V電壓偏離

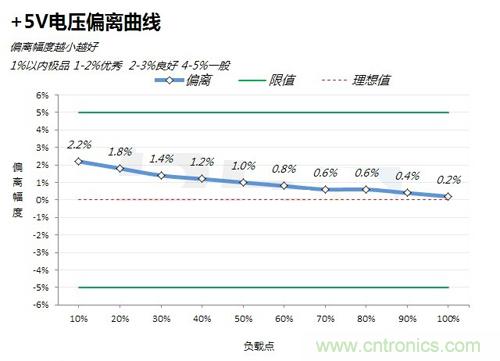

圖3：+5V電壓偏離

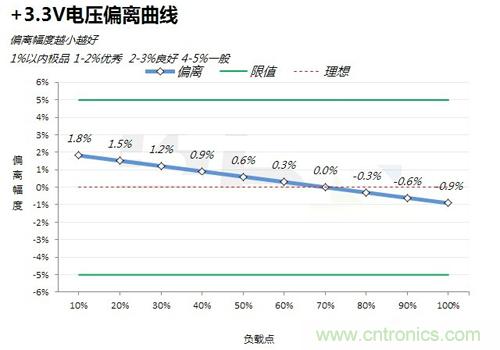

圖4：+3.3V電壓偏離

　　

這是一款入門級電源的整體表現，效能就是通牌水準，而電源電壓偏離也是處于一個比較好的水平，下面我們接上延長線去測試。



　　

本次測試加入的是主板與顯卡的電源延長線，未加入處理器延長線。首先依然是轉換效率，可以看到在加入了延長線之后，電源整體的轉換效率有了一個小幅度下降。不過僅僅是更加費電，不會對其他元器件造成影響。

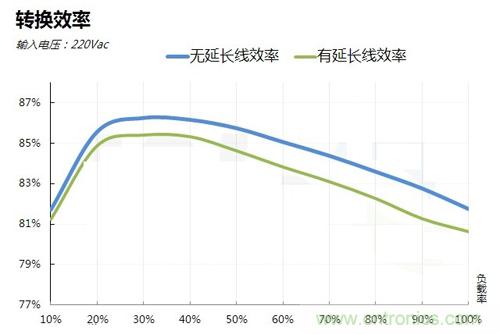

圖5：電源轉換效率對比

　　

電壓偏離，能夠反映出電路中，靜態電流的大小。即偏離越大，靜態電流越大，偏離越小，靜態電流越保持原值，說明電路越穩定。

　　

然后看下電源電壓偏離對比，可以發現在加入了延長線之后，電源的電壓也有一定程度的影響。其中+12V影響較大，+5V和+3.3V影響較小。

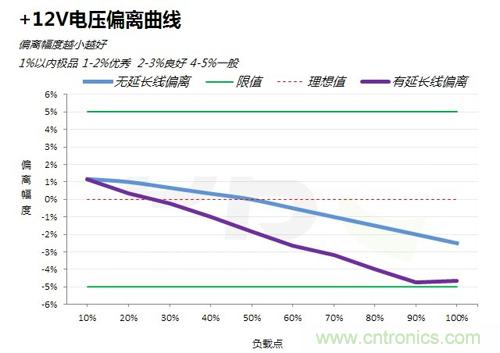

圖6：+12V電壓偏離對比

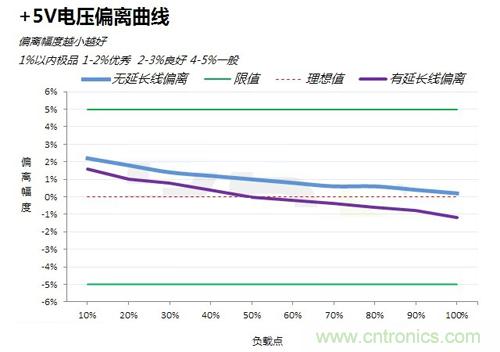

圖7：+5V電壓偏離對比

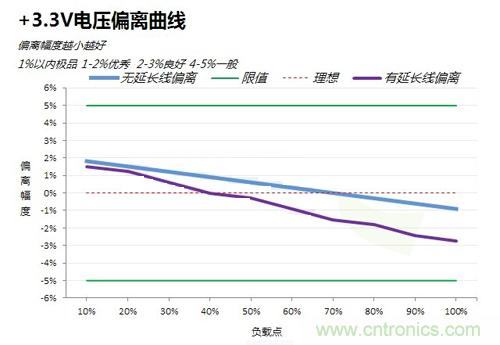

圖8：+3.3V電壓偏離對比

　　

出現上面情況的原因是多方面的，但是最關鍵的影響應該是延長線，材質、用料、長度都都是不可忽視的因素。延長線的加入，導致電源線材接口增加了接觸點，同時提升了線材的長度，都會增大電阻，所以對于效能會有影響。



　　

一般的電源延長線都可以在網上購買到，玩家們搜索24pin延長線、8pin延長線、電源定制線等等都可以看到。



我們?cè)u(píng)測室的延長線，包括了主板、顯卡的延長線，玩家們?cè)诎惭b的時候一定要注意好接口，尤其是處理器和顯卡，都是8pin，但是不要插錯了。

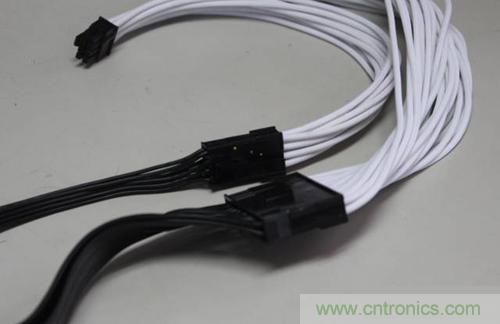

圖9：電源線材延長線

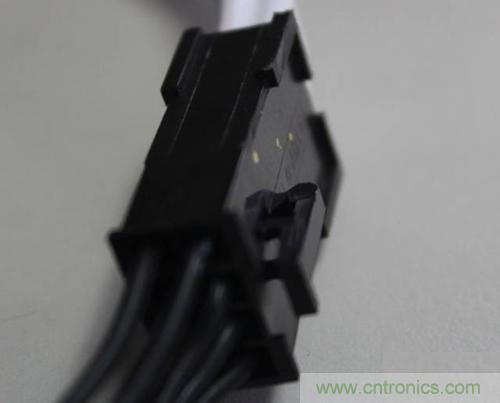

圖10：插線時注意方向



圖11：接好效果

　　

　　

之前海韻就有一款除了線材之外一模一樣的電源，僅僅由于模組與非模組的區別，而二者效能有輕微差別。而加入延長線的方式，無疑會放大上面的情況。

　　

所謂魚和熊掌不可兼得，在獲得了更加好看外觀同時也會損失一部分性能，下面給玩家們簡要分析一下優勢與不足，看完之后玩家們心中也都有了自己的答案。

　　

優勢：線材美觀、統一；軟材質走線也非常方便。



不足：損失一部分效能，更加費電；電源電壓偏離更大，電路穩定性略有不足。
