三極管倒置狀態3大應用,電源設計該熟知!

發布時間:2014-12-11 責任編輯:sherryyu

【導讀】電源研發設計都會應用到三極管,而日常的電源研發設計中,工程師也都了解三極管的倒置狀態:倒置狀態,飽和狀態,倒截止態,放大狀態的秒速。這里重點為大家介紹的是電源設計中三極管的倒置狀態怎么應用的?

日常的電源研發設計中,工程師們一般了解的三極管的倒置狀態的描述其實就是集電結正偏,發射結反偏,為倒置狀態;集電結正偏,發射結正偏,為飽和狀態;集電結反偏,發射結反偏,為倒截止態;集電結反偏,發射結正偏,為放大狀態。

可以說,在電路設計中當NPN型三極管的三個電極電位關系為UE>UB>UC時,三極管內兩個PN結的狀態為be結反偏,bc結正偏。這時三極管工作在“倒置”狀態。倒置狀態的三極管其工作原理與放大狀態相似,bc結正偏時,集電區發射電子,一部分自由電子在基區和空穴復合形成基極電流,另一部分電子被反偏的發射結“收集”形成發射極電流。

倒置時由于三極管集電區摻雜濃度不高,發射的電子少,同時由于發射區面積小,最終收集的電子也少,形成的電流很小,因此三極管沒有放大能力。倒置狀態的三極管β是小于1的。當增大“倒置”三極管的基極電流時,倒置的三極管也可以進入飽和狀態,但這時基極電流較大,同時管子的導通壓降比正接時要小得多。

我們一般對于三極管倒置放大的理解是①三極管工作于倒置狀態時相當于把發射極與集電極對調使用(即集電極當作發射極使用,發射極當作集電極使用),倒置時的三極管同樣具有三種工作狀態。但是等效集電極電流(IE)與基極電流的比值即β要比正接時小得多,所以要使倒置的三極管進入飽和區,所需的基極驅動電流要比正接時大得多,但是倒置時的管壓降要比正接時的小。

這里我們總結了關于三極管倒置狀態的應用的三種狀況。

首先是,TTL數字集成電路中作為信號輸入用的多發射極三極管,當輸入為高電平1時,就是一個倒置使用的三極管。三極管在倒置使用時,它的兩個PN結的偏置情況與工作在放大狀態時是相反的:發射結反向偏置,集電結正向偏置。因此,集電結可能燒毀,而發射結可能擊穿。但是,由于工作于倒置狀態的三極管的電壓放大倍數β通常很小,如平面三極管倒置使用時的β值約為0.1~0.5,因此一般不會出現燒壞的情況。目前已經很少使用三極管作倒置狀態。

電源設計中三極管的倒置狀態

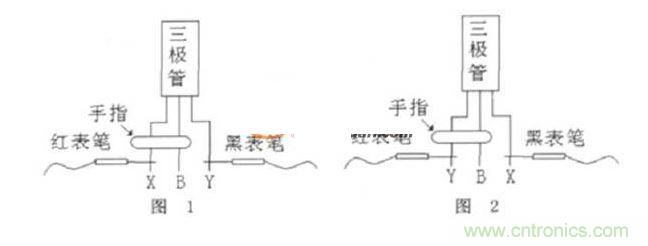

然后是,在使用萬用表檢測判斷三極管的三個電極時,可以通過“三顛倒”方法找到基極和并判斷三極管的管型,而集電極和發射極的判斷就需使用三極管的倒置狀態。以NPN型三極管為例,萬用表選擇歐姆檔的R×100或R×1K量程,按照圖1所示,用手指捏住三極管的基極和未知電極,將萬用表黑表筆接未知電極Y,紅表筆接X極,觀察表針偏轉角度。再按照圖2所示連接,觀察表針偏轉角度。比較兩次指針偏轉角度,偏轉大的那一次黑表筆接的是集電極。這種判斷方法的兩種接線方式對應了三極管的兩種狀態:放大狀態和倒置狀態。其中指針偏轉小的那次,黑表筆(萬用表內直流電源正極)接三極管的發射極。此時,三極管三個電極的電位關系為UE>UB>UC,三極管工作在倒置狀態,萬用表表針偏轉所通過的電流為發射極電流,因?yàn)檫@個電流較小,所以指針偏轉較小。

另一種接線方式對應為三極管的放大狀態,通過指針的電流為集電極電流這個電流較大,對應萬用表的指針偏轉也較大。
電源設計中三極管的倒置狀態
