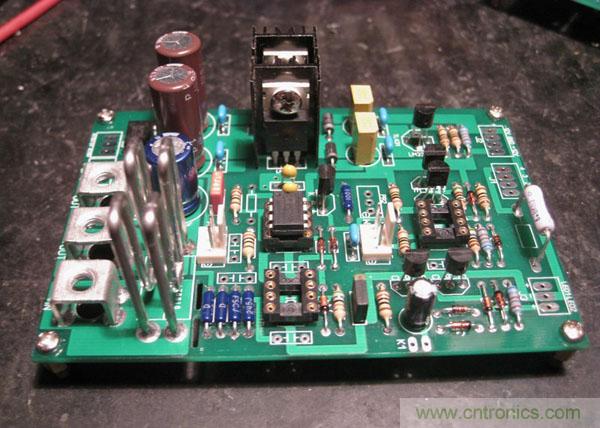

電源控制板，采用模擬控制，數字電源對器件精度要求高，器件的老化對指標精度有影響，并且實際調試電路需要大范圍連續調節不方便。大家DIY時一定不要忽略電阻的重要性，特別是電位器，關系到電路的穩定精度。



一般碳膜電位器溫度系數很大，產生電壓漂移比較大，pcb設計要注意地電位的影響，熱耦合，銅箔載流量和一些信號走線分布電感電容的影響，手頭好點的器件都用上了，op27，正品lm336基準，萬分之一配對達尼電阻，鉭電容，采用康銅電阻作電流采樣，采用錳銅精度會更好點，但市面無此規格，康銅和錳銅穩定性差不多，主要差距是熱電動式，既與銅鏈接出現溫差后，康銅產生的熱電動式電壓要比錳銅大些，所以這里采用2個康銅電阻以降低大電流下產生的溫升。



大家DIY電源，因手頭條件所限往往只能進行簡單的靜態指標測試，而動態性能卻是優秀的電源的重要指標，帶載調整率，即當電源加載負載時電壓會下沖然后恢復，下沖幅度越小恢復時間越短越好，而差電源可能還會產生電壓上沖，同時電源上電斷電也不能出現電壓上沖，這也是一些設計不合格電源帶載損壞負載的根源。目前采用示波器測試開關機，均無電壓上沖問題，恒壓恒流切換，恒壓帶載，恒流帶載亦無電壓上沖，紋波測試受設備環境所限無法精確測試，空載帶載都是一條粗線，電壓取樣為了diy方便直接設計在pcb接線端子上，10a帶載取樣點測試壓降小于0.1mv。

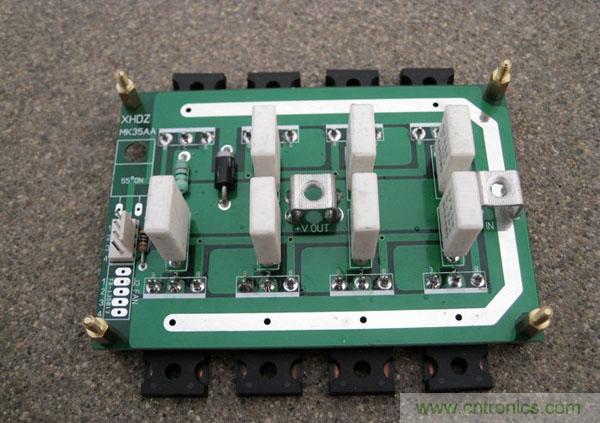

功率板

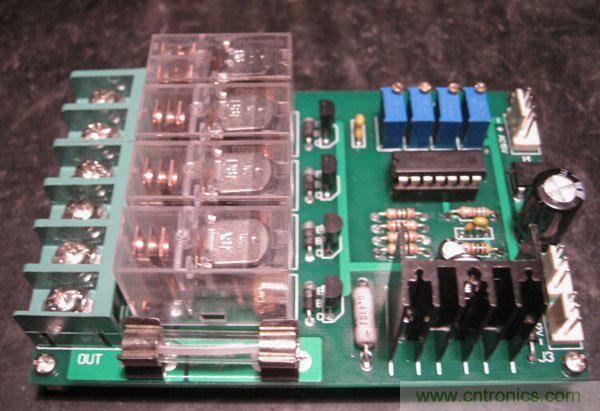

電壓切換板，為了防止電壓切換臨界點繼電器抖動要設計成施密特比較電路。

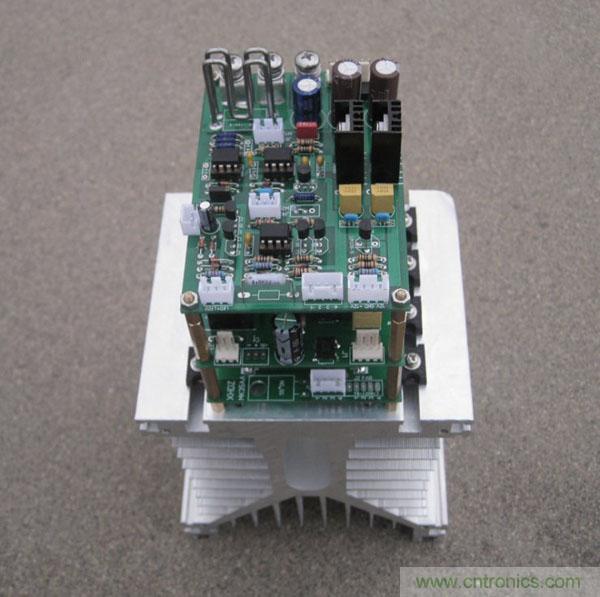

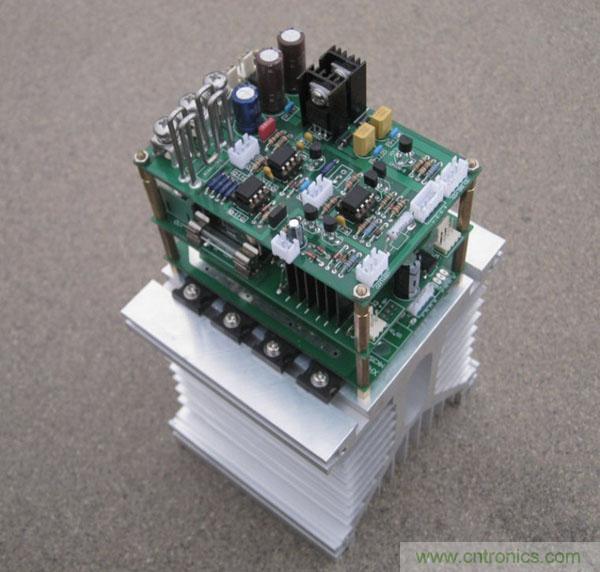

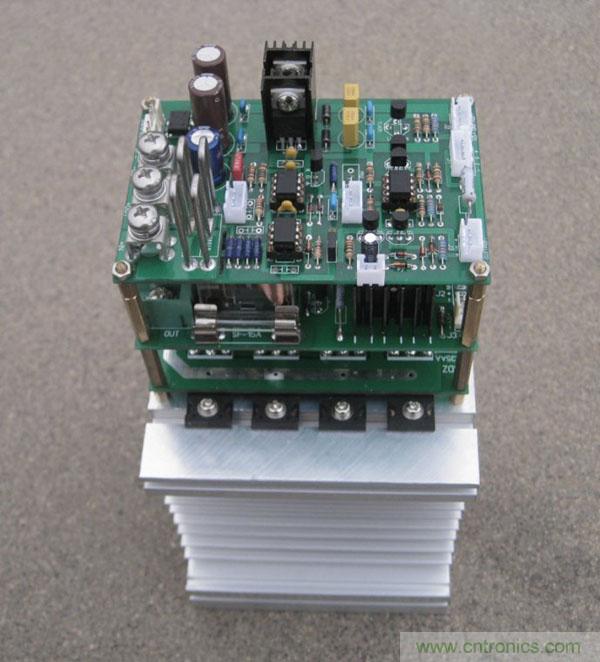

目前配上散熱器的組合，后邊待續。
