毫無難度!教你DIY一個條形碼無線掃描器
發布時間:2014-11-26 責任編輯:sherryyu
【導讀】有木有在超市或者商場被當做小偷的經歷?不小心將帶條形碼的東西拿出界限,發動警報,那種想死的心都有。很好奇這種條形碼無線掃描器是怎么回事?小編滿足你的好奇,講解專用條形碼無線掃描器電源控制電路設計。
本無線掃描器以單片機mPSD3254BV 為核心,通過掃描子系統可以掃描一維或二維條型碼,鍵盤和顯示系統方便用戶進行人機交流,無線傳送模塊可以將現場采集到的數據發送到其它設備,同時本掃描器也能存儲上萬條數據信息,整個系統采用鋰電池供電,可以連續工作40小時,當采集數據異常狀態時,系統會自動蜂鳴,振動提醒用戶。
電源電路設計
電源模塊由兩部分組成,1AH的鋰電池和電源穩壓芯片MAX604。MAX604芯片是一種低壓差、低功耗線性穩壓器,用來保證系統工作電壓的穩定。鋰電池隨著使用時間的增加,電量將會逐漸降低,不能有效保證系統穩定工作。因此在鋰電池后端加一片MAX604,電壓始終穩定在3.3V。MAX604芯片上的OFF端,可以用來控制穩壓芯片是否輸出電壓。當OFF端上是高電平“1”時,該模塊就有輸出電壓;當OFF端上是低電平“0”時,該模塊就無輸出電壓。本系統利用這一個特性,實現電源的開關和休眠的喚醒。其硬件原理圖如圖2所示。

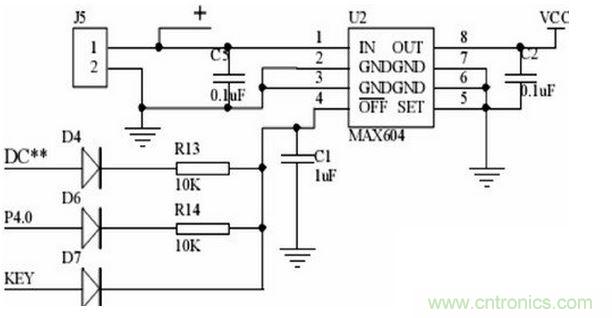

圖2 電源控制電路
[page]
鍵盤輸入模塊
本掃描器共設計28個按鍵;將mPSD3200單片機的PA,PB口設置成普通的I/O接口以構成一個行列式鍵盤矩陣。將PA0~6設置為七根列線,PB0~3設置為四根行線,并將PA7設置成邏輯輸入。用PA7口來檢測列線上是否有鍵按下。當檢測到有鍵按下時,PA7向CPU申請中斷,由CPU 來判斷具體是哪個鍵。具體電路如圖3所示。

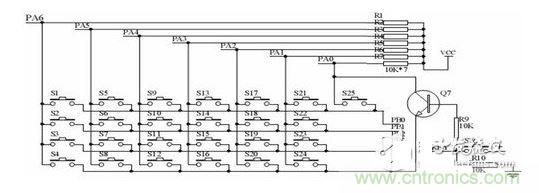

圖3 鍵盤控制電路
LCD顯示模塊
本掃描器顯示液晶屏采用KS0741芯片,該芯片本身自帶驅動模塊,驅動模塊與CPU的接口有串行或并行兩種控制方式,本掃描器采用并行控制方式。該液晶屏功耗較低,工作電流僅為毫安級。它可以顯示文字與圖片,該液晶屏最多可以顯示8×16個漢字。能為用戶顯示各種信息。
系統的主控制芯片選用SoC單片機mPSD3254BV。 mPSD3200單片機是ST公司將51內核與PSD(可編程系統器件)模塊組合在一起的一款典型的SoC芯片。它在一塊芯片中集成了8052的內核,擴展了I/O端口PA~PD,增加了I2C、USB、PWM、ADC等功能部件和二個UART接口,還增加了PLD(可編程邏輯器件)的功能;同時片內包括兩塊大容量的FLASH存儲塊和SRAM存儲器,并可根據實際需要將其配置為數據存儲器或者程序存儲器來使用。
