汽車TFT-LCD顯示器的電源電路設計

發布時間:2014-11-26 責任編輯:sherryyu

【導讀】ISL78010是汽車電子級TFT-LCD顯示器電源,可得到最佳的瞬態響應,或工作在PI模式,以改善負載的調整率。本文介紹了ISL78010的主要性能,升壓穩壓器方框圖和典型的應用電路圖以及手提/便攜式顯示器應用方案。

Intersil公司的ISL78010是汽車電子級TFT-LCD顯示器電源,它集成一個升壓轉換器和2A FET,兩個用來產生VON 和 VLOGIC的正向LDO,以及用來產生VOFF的負向LDO。升壓轉換能編程在P模式工作,以得到最佳的瞬態響應,或工作在PI模式,以改善負載的調整率。本文介紹了ISL78010的主要性能,升壓穩壓器方框圖和典型的應用電路圖以及手提/便攜式顯示器應用方案(LCD/OLED)。

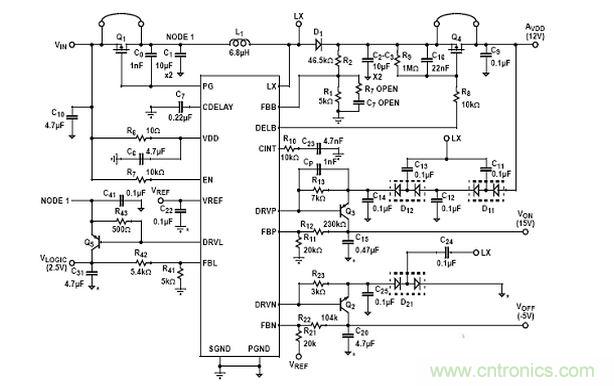

ISL78010應用電路圖
ISL78010應用電路圖

ISL78010是多個輸出調節器用于汽車電子。它功能單一提高轉換器集成場效應晶體管。變換器可以被編程在模式為最優瞬態響應或P提高負載調節。ISL78010 包括故障保護所有四個頻道。一旦檢測到故障,無論是VBOOST,或VOFF通道,設備將被鎖住,直到輸入供應。后者序列需要一個外部晶體管。啟動的時間序列設置使用一個外部電容器。

ISL78010進來一個32 Ld 5 x5 TQFP包和指定操作在-40°C到+ 105°C溫度范圍。主要特性有,電流場效應晶體管,3 v 5 v的輸入,20 v輸出,1%的監管提高,可編程序列延遲,完全故障保護。
