"一步到位"的選出高度匹配的LED驅動器

發布時間:2014-11-19 責任編輯:sherryyu

【導讀】為了驅動LED,工程師可以從琳瑯滿目的驅動器架構中挑選,然而每一架構都有各自的優缺點,針對具體應用的適應能力有好有壞。選擇驅動器架構時需考慮的因素有很多,那么如何才能選出具體匹配的LED驅動器呢?

現今的LED照明已具備了多元化的應用場合,從簡單的白熾燈或冷陰極熒光燈(CCFL)替代品,到新的建筑、工業、醫療和其他應用。為了在應用中最佳化匹配燈和光亮,不同的LED照明應用通常都有相對應的性能標準要求。

為了驅動LED,工程師可以從琳瑯滿目的驅動器架構中挑選,然而每一架構都有各自的優缺點,針對具體應用的適應能力有好有壞。選擇驅動器架構時需考慮的因素有很多,其中成本占據首要位置,其次是隔離、調光、閃爍、色溫、功率因數、可靠性、熱管理等問題。

基本的LED驅動器架構有幾種:次級側控制、初級側控制、隔離式/非隔離式。此外,功率因數控制(PFC)也是在許多應用中的一個主要性能考慮因素,其解決方案由帶PFC功能的兩級或單級驅動器,或不帶PFC功能的單級驅動器(主要用于功率低于5W的應用)組成。因此,整個驅動器子系統就是一系列權衡下的結果,目的是降低物料清單(BOM)成本,實現最高效率,同時提供調光功能,打造一款溫度可控、具備故障保護功能的產品。

基本的驅動器架構

為了實現最佳的隔離和控制,次級側控制架構監測輸出電壓/電流,并通過一個光隔離通路向初級側驅動器提供反饋信號(圖1)。該反饋信號使次級側控制器能夠提供較好的電流及電壓控制精度。更簡單的初級側控制方案消除了次級側控制器和光隔離信號通路,從而降低了系統成本,在提高系統性能的同時,縮減了系統尺寸。在這種方案中,初級側驅動器通過初級側波形分析確定輸出電流和電壓(圖1)。取決于分析的質量,初級側控制可以做到匹敵甚至超越次級側調節及性能,因此是當今隔離式LED驅動器常用的解決方案。

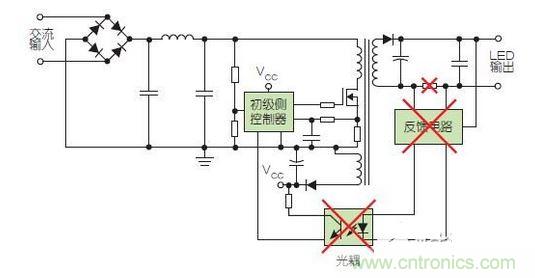

兩種常見的LED驅動器方案采用了次級側控制(上圖)和初級側控制(下圖)
[page]
兩種常見的LED驅動器方案采用了次級側控制(上圖)和初級側控制(下圖)
圖1:兩種常見的LED驅動器方案采用了次級側控制(上圖)和初級側控制(下圖)。次級側控制具備較好的電流及電壓控制精度,但初級側控制可減少元器件數量和系統尺寸,同時提高性能。

基本的初級側控制電路通過輸出級變壓器實現了隔離。但是,為了減少元器件成本,非隔離方案采用電感器替代變壓器,并能采用降壓控制器替代初級側驅動器反激電路(圖2)。在非隔離方案中,控制機制得到了簡化,但為了防止輸入與輸出間短路,該電路要求更加復雜的物理隔離。目前,大多數LED驅動器設計采用的是隔離式架構。在未來一兩年內,電路設計領域的進步將可提供更進一步降低成本的方案。
初級側驅動器可通過在輸出級使用變壓器,設計成隔離式配置;或通過使用電感器替代輸出變壓器,并選用降壓控制器替代反激電路,設計成非隔離配置。
圖2:初級側驅動器可通過在輸出級使用變壓器,設計成隔離式配置;或通過使用電感器替代輸出變壓器,并選用降壓控制器替代反激電路,設計成非隔離配置。
