【導讀】下面給大家分享一個應用于單片機和電子裝置中的開關電源電路圖，這種開關電源具有體積小、輸出穩定、性能穩定、電壓可調的優點。該開關電源輸出電流為1.8A；輸出電壓可在+15V ~+5V范圍內設定；輸入電壓適用于AC90V—240V50/60Hz的電源，所以可為電子實驗測量裝置供電，亦可用于6V/12V電瓶的充電。
電路原理
本開關電源電路為單邊反激式，其核心IC-U1 UC3844AN（8）作脈沖寬度控制器。（PWM）（注意，電路圖U1的畫法使用了Protel中電源和地隱含的覡法，即U1的第⑦腳接電源VCC，第⑤腳接地）。在未起報時，通過R9給UI提供電源。當自激振蕩形成后，T1第⑧腳的脈沖經D3整流后對U1供電。U1的⑥腳輸出寬度不同的脈沖信號以控制功率場效應管M1開關。采樣信號取自光電耦合器U2，由于在光耦的前端接入了基準電壓比較器D5，所以輸出電壓較為穩定，通過微調R14改變?nèi)与妷?，可輸出電壓改變?/div>
元件與電路調試

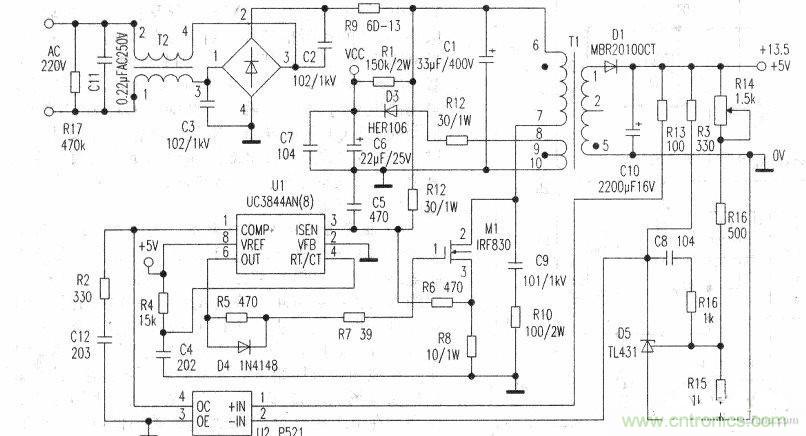

圖解：開關電源電路圖
元件與電路調試
元件參數如電路圖中所示，其中，開關變壓器T1： 采用ER28x28鐵氧體磁心，其初級繞組⑥一⑦用φ0，39mm的漆包線繞80匝，繞組⑧一⑩用同號線繞8匝，次級繞組①一⑤用+0.65mm的漆包線 2股繞12匝。初次級之間需加黃蠟布2～3層以保證絕緣良好。M1需加散熱片，D1采用T0-220封裝，亦應加裝小散熱板。整個電路安裝好，并使T1的同名端正確，通電后就可輸出電壓。T2采用φ1Omm左右的磁環，用高強度漆包線《或用塑料AWG24~26線）排繞4～6圈．R9為PTC自復式保險絲，可用5～10A，250VAC的一種。
U2是光耦，但應注意管腳不應錯接。
圖解：開關電源電路圖
