金升陽汽車電子電源選型指南4-電池管理器(BMS)解決方案

發布時間:2014-10-15 來源:廣州金升陽科技有限公司 責任編輯:xueqi

【導讀】BMS系統是電動汽車和混合電動汽車的核心部件,也是動力的心臟。本文金升陽詳細介紹了關于汽車電子電源選型指南4-電池管理器(BMS)解決方案。

方案總體介紹:

BMS系統是電動汽車和混合電動汽車的核心部件,也是動力的心臟。主要用于對汽車電池進行在線檢測和實時監控,為整車提供動力電池電壓、電流、溫度、SOC及絕緣狀態等信息,同時實時的判斷電池的運行狀態及電池組離散性,若出現故障,及時向整車發送故障信號并報警。其整個詳細功能如下:

一.故障預測與報警:電池組在運行過程中,經常出現單只電池出現損壞的情況,這種情況若未能及時發現,將導致其他的電池性能受到影響,進而造成整個電池組電池?fù)p壞。電池管理系統可以及時發現并通知維護人員維修或更換電池,從而延長電池組的使用壽命。

二.動均衡功能:電池在制造過程中,不可避免出現不一致的情況,在運行過程中,直接表現為電池的電壓不一致,致使容量小的電池在充電過程中經常處于過充狀態,壽命縮短。智能的電池管理系統可以對電池的不平衡進行均衡,減小電池由于過充而造成損壞。

三.剩余容量(SOC)預測:在對電池剩余容量有嚴格要求的場合,智能管理系統采用高精度、高采樣頻率的測量系統,對電池的SOC進行預測。

四.遠程監控接口:系統帶有RS-485、CAN等通訊接口,可以采用監控軟件實現遠程實時監控,軟件操作簡單,顯示清晰可觀。

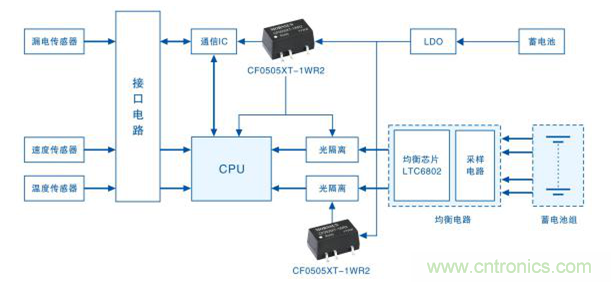

下面是BMS整體方案框圖:


不論是在信號監測、控制過程中,還是在外接通訊方面,我司的CF0505產品優良的特性都是BMS產品設計的首選。我司在質量管理體系方面通過了TS16949認證,且該型號的系列產品在物料方面滿足AEC-Q100的認證需求,同時產品工作溫度范圍滿足-50℃-125℃。

BMS電源解決方案:


針對汽車行業的高可靠要求,以及BMS在整車系統中的“心臟”作用,金升陽率先推出全球范圍內汽車級DC_DC電源模塊CF0505XT-1WR2,填補了電源行業在BMS電源方面的空白,該系列產品具有以下特點:

●  工作溫度-50℃-125℃
●  SMD封裝
●  隔離電壓3500VDC
●  產品內部物料符合AEC-Q100認證需求
●  回流焊滿足IPC/JEDECJ-SMD-020D標準
●  輸出短路保護
●  極低的紋波噪聲

技術手冊下載地址:http://www.mornsun.cn/public/channel/Business/CarPower/CF0505XT-1WR2.pdf

原文鏈接地址:http://www.mornsun.cn/news/NewDetail.aspx?id=246&channelid=132
