專家講座:教你正確取電源的輸出紋波噪聲值

發布時間:2014-10-09 責任編輯:sherryyu

【導讀】在設計或應用電源時,大家都會關心電源的輸出紋波噪聲,但取多少合適呢?若要求放寬了,紋波噪聲過大,電路不能正常工作,還費時間調試修改。要求高了,自然濾波器的成本上升,且可能變成是殺雞用牛刀式的過度設計。

在設計或應用電源時,大家都會關心電源的輸出紋波噪聲,但取多少合適呢?若要求放寬了,紋波噪聲過大,電路不能正常工作,還費時間調試修改。要求高了,自然濾波器的成本上升,且可能變成是殺雞用牛刀式的過度設計。

下面根據一些常規的應用,推薦一些能容忍紋波噪聲的值,可做一些參考。

1、 普通的數字I/O隔離:電源的紋波噪聲容限比較大,100mV左右都沒問題;

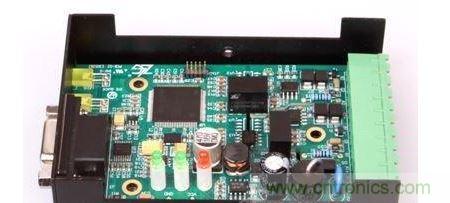

 IO隔離
圖1 IO隔離

2、繼電器輸出、光耦輸出的電源隔離:跟數字I/O類似,可容忍達100mV的紋波噪聲;

3、工業通訊端口的供電:像RS-232、RS-485、CAN等總線型的電源隔離,本身是數字信號,想RS-485、CAN還是差分形式傳輸,對電源的紋波噪聲不那么敏感,電源的紋波噪聲一般控制在75mV左右即可;

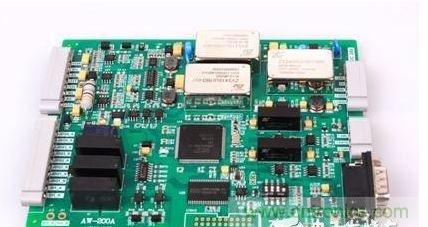

工業通訊電源隔離
圖2 工業通訊電源隔離

4、后級帶線性調整器電源電路:類似于致遠電子生產的LM7805的線性調整器,內部帶負反饋系統,對電源的紋波噪聲有一定的衰減能力,故后級帶線性調整器的電源電路,紋波噪聲控制在75mV左右一般能滿足要求。

5、低速、低精度的數據采集系統:對精度和速度要求不高,紋波噪聲控制在50mV一般都能滿足數據采集的需求;

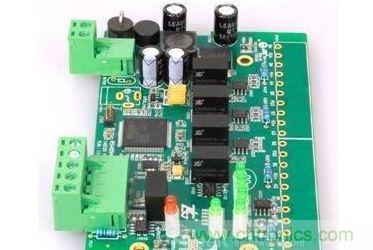

低速數據采集
圖3 低速數據采集

6、給低壓CPU供電的電源:像類似于1.2V、0.8V的CPU供電系統,對電源的紋波噪聲比較敏感,紋波噪聲大時容易影響CPU的正常工作,甚至燒壞CPU,一般要求控制在30mV以內;

7、高速、高精度數據采集系統:對精度和速度都有較高要求,對電源的紋波噪聲及其敏感,除要求電源的紋波噪聲小外,還需選用一些高精度、共模和電源抑制比大的運放來配合,電源的紋波噪聲一般都需控制在10mV以內。

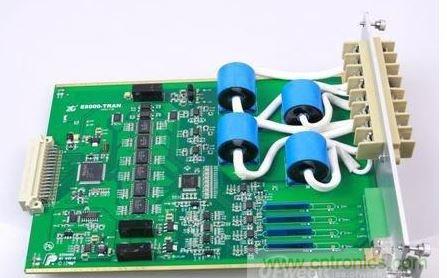

高精度數據采集隔離
圖4 高精度數據采集隔離
