一款常用家用電器控制模塊電路設計

發布時間:2014-09-27 責任編輯:sherry

【導讀】這里介紹的常用家用電器控制模塊電路設計,目的是通過電話遙控,控制不同的電器的電源的通斷,中一共有5路電器可以控制。 具體的電路設計原理和電路圖看下文分析。

電路工作原理:該系統的目的是通過電話遙控,控制不同的電器的電源的通斷,中一共有5路電器可以控制。 控制受控對象動作的信號是從P1.3~P1.7共5路輸出的,例如若P1.3=1能使T1導通,繼電器J1吸合;若P1.3=0,則J1釋放。若P1.7=1,則能使T5導通,繼電器J5吸合;若P1.7=0,則J5釋放。但由圖中可知,P1.3并沒有直接接到T1。P1.7并沒有直接接到T5,而是隔了一片集成塊74LS273。74LS273是一個8D鎖存器也就是芯片內部包含了8個D觸發器,輸入端為D0~D7,輸出端為Q0~Q7。若清零端CLR加低電平,則器件復零,Q0~Q7輸出全為零,若清零端為高電平,則每當觸發端CLK有一個電平的上跳變時,輸入端D0~D7的狀態就會被鎖存到器件內并從Q0~Q7輸出,只要CLK端不再觸發,這一狀態就會被永遠記住??梢?jiàn)AT89C2051從P1.3-P1.7輸出的信號只不過是先由記憶后再送出,其控制邏輯與直接接到的是一樣的。輸入端能接受輸入信號的必要條件是端有正跳變出現,這必須同時滿足兩個條件:其一是解碼器的端須為高電平,也就是遙控發送端有信令送到;其二是的必須送出一個由‚0變到1的跳變信號。只有當這兩個條件同時滿足時與門才輸出正跳變信號,才能接受外部信息,這就大大提高了電路的抗干擾能力,防止因受到意外干擾而可能導致的受控對象的誤動作。

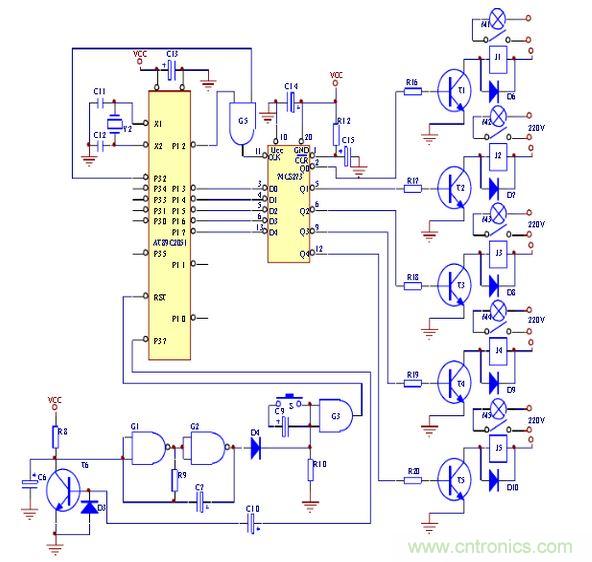

家用電器控制模塊電路設計
