【導讀】如果您像我一樣，也會為您的設備充電一整宿，以滿格電池開始新的一天。但由于屏幕尺寸與顯示器亮度等耗電元素的原因，現在電池很少能維持到我所需要的使用時長。解決這一問題的便捷方法是在往返路上給電話充電。車載DC/DC充電器不僅正在不斷普及，而且也很必要。
如今每個人都有智能手機或平板電腦。它們是收發商務電子郵件、接打個人電話以及跟上時代發展潮流的必備工具，而且總是有新潮的游戲提供，憤怒的小鳥、糖果大爆險以及填字游戲等等。我們的智能手機不僅支持天氣預報，而且還可為我們指引方向。所有這些特性與功能可讓我們的生活更輕松、更高效。
如果您像我一樣，也會為您的設備充電一整宿，以滿格電池開始新的一天。但是，由于屏幕尺寸與顯示器亮度等耗電元素的原因，現在電池很少能維持到我所需要的使用時長。
解決這一問題的便捷方法是在往返路上給電話充電。車載DC/DC充電器不僅正在不斷普及，而且也很必要。
DC/DC充電器有幾種不同種類。很多汽車都有內建USB端口，其可用來給這些設備充電。此外，配件市場收音機及儲存收音機在實現收聽設備中存儲的音樂的同時，也可帶來這種便利性。最后，如果這些選項都沒有，還可在配件市場中找到符合附件端口或點煙器要求的充電器。
一般來說，這些設計將汽車電池作為輸入。這就意味著正常工作條件下輸入電壓范圍為6V至14V，而瞬態電壓則可達80V或更高。每端口輸出在高達2.1A的電流下通常為5V。這類設計主要有三個組成部分：
1.輸入調節與濾波。輸入濾波與調節電路通常用來降低EMI和保護下游DC/DC轉換器。一些平常的轉換器選擇是TPS54240和TPS40170。這兩種IC提供寬泛的輸入和各種特性，可為工程師簡化設計流程。
2.DC/DC轉換。
[page]
3.USB充電與保護。保護功能尤為重要。有誰想讓自己數百美元的設備毀于故障充電器呢？智能手機或平板電腦的實際電池與充電器都在設備內部。為了充電能夠提供最大的充電電流，充電器需要能夠進行自我識別。TPS2511與TPS254x器件不僅有助于實現這種識別功能，而且還可提供必要的USB保護。
我根據以上理念，創建了兩款您可免費使用的USBDC/DC充電器設計：PMP7388與PMP7390。

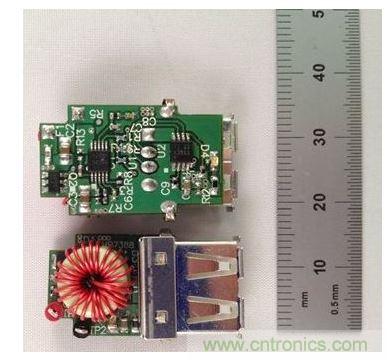

如果需要外形與點煙器插座表面齊平的單端口充電器，請使用PMP7388。
將TPS54240與TPS2511用于具有集成型高側FET的非同步降壓轉換器。TPS54240可處理高達40V的輸入電壓。為針對輸入端高浪涌提供保護，使用調節電路將輸入電壓鉗制在39V。輸出不僅能夠提供2.1A電流，而且還可通過TPS2511提供“通用充電”功能。
如果需要雙端口充電器，請使用PMP7390。
將采用外部FET設計的TPS40170同步降壓轉換器用于實現高效率與低熱耗散。輸出不僅能夠在5A電流下提供5V電壓，而且還可通過TPS2511為每個端口提供“通用充電”功能。
