業界最小18VeFuse電源保護開關

發布時間:2014-08-18 責任編輯:sherryyu

【導讀】德州儀器(TI)宣布推出支持高電源效率的業界最小型18V、5A雙向保護開關。這些微小型器件可縮小解決方案尺寸,延長電池使用壽命,充分滿足便攜式適配器供電設備以及企業級客戶端固態驅動器(SSD)的應用需求。

日前,德州儀器(TI)宣布推出支持高電源效率的業界最小型18V、5A雙向保護開關。這些微小型器件可縮小解決方案尺寸,延長電池使用壽命,充分滿足便攜式適配器供電設備以及企業級客戶端固態驅動器(SSD)的應用需求。

企業SSD的數據讀寫量現已得到前所未有地提升,因此,能在更小外形中提供更高速度和可靠性的需求進一步增加。TITPS25940和TPS25942集成電路包含背對背FET,支持雙向電流控制,且與分立式解決方案相比,可將系統尺寸銳減50%。這些智能eFuseIC可將過/欠壓閾值精度誤差保持在2%以內,無需單獨的電源電壓監控芯片,從而可節省板級空間。
微小型器件
TPS25940eFuse電源開關集成DevSleep模式,這有助于主機與設備保證SSDSATA接口完全處于休眠狀態,從而可將功耗降低至5mW以下。TPS25942eFuse電源多路復用器集成啟動模塊功能,讓系統可在非理想二極管模式和理想二極管模式之間進行選擇。
TPS25940eFuse電源開關
TPS2594x的特性與優勢:

·延長電池使用壽命,降低功耗:除了DevSleep模式外,這些智能eFuse器件還整合工作模式,可通過提供內部低電阻開關(典型值為42mOhm)來降低功耗;

·準確可靠的保護:200納秒的快速短路響應可在短路情況下最大限度降低總線下垂(busdroop)與電源壓力問題;

·智能多路復用:在不關閉兩個等效電壓電源的過流保護NFET的情況下,讓二者分別智能認定初級與二級電源,從而將保持電容器需求降低達70%。

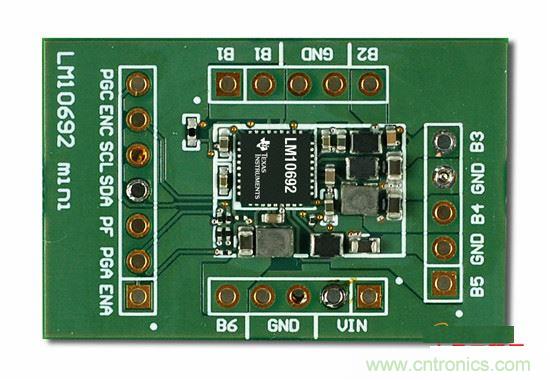

此外,TI還針對筆記本電腦和臺式機的SandForce SF3700SSD控制器推出了一款集成6個降壓穩壓器的最新電源管理單元(PMU)。該LM10692在2MHz開關頻率下提供相移操作,可降低輸入電流波紋。此外,該集成型PMU還可最大限度降低電感器與電容器尺寸,節省寶貴的板級空間。使用TI支持SandForceSF3700控制器的LM10692和MSP430,可將系統尺寸縮減到13.5毫米x9.3毫米,堪稱極小。作為合作的一部分,TI當前還加入了SandForceTrusted計劃,不僅可提供額外支持,而且還可幫助采用TISandForce控制器解決方案的客戶加速產品上市進程。
