RS獨家提供高度集成的MagIC-VDRM 模塊

發布時間:2014-05-21 責任編輯:willwoyo

【導讀】全球領先的電子與維修產品高端服務分銷商 Electrocomponents plc 集團公司(LSE:ECM)旗下的貿易品牌 RS Components (RS)宣布獨家提供 Wurth Elektronik 生產的全新系列創新型電路板安裝式可調型降壓穩壓模塊集成電路。

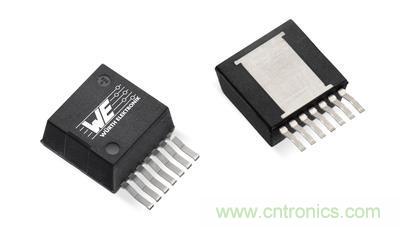

                                                     RS Components現提供MagI(3)C-VDRM模塊
                                                                      RS Components現提供MagI(3)C-VDRM模塊
MagI³C-VDRM 模塊由一套全集成式低 EMI 噪聲電流模式直流/直流電源組成,開關功率級、無源部件和控制電路采用外形小巧的扁平包裝,為工程師節省寶貴的設計時間,從而縮短上市時間。

該系列模塊效率高、輸出穩壓精準,輸入電壓范圍寬,達到直流6到42V,輸出電壓介于0.8到24V 之間,最大輸出電流1到5A,同時內置補償電路和軟啟動功能,上電平穩安全。MagI³C-VDRM 系列可為微處理器、DSP、FPGA 和 MCU 以及 I/O 接口應用提供穩定的低紋波電壓,其典型用途包括系統電源以及服務器和數據通信/電信應用中的負載點(POL)直流-直流轉換,此外還用于工業控制、測量設備以及娛樂休閑設備市場。

MagI³C-VDRM 系列可變輸出模塊中有三種器件的輸出電壓為5到24V,輸出電流分別為1、1.5和3A;另有兩種提供0.8到6.0V 輸出電壓,輸出電流分別是2和5A。除可編程軟啟動功能以外,其他變量設置包括輸出電壓、開關頻率、待機模式和可調式 UVLO(低電壓鎖定)保護。穩壓器還有板載電路來防止溫度和電氣損壞,其中包括超溫、過電流和過電壓保護,以及輸出短路功能。

這些集成電路采用新穎的7 TO263-7-EP(裸焊墊)工業用大功率密度封裝,適合手工和機器焊接。該套裝提供單一的裸露電源接地(PGND)焊墊,具有出色的散熱性能以及同類最優的熱力性能。此外器件采用隔離電感,其低噪聲特性符合 EN55022 Class B 標準,從而顯著縮短 EMI 測試所需時間。該系列產品的工作溫度范圍寬,可從–40+125攝氏度(結溫至環境溫度),并且符合 RoHS REACH 規范。
